CCNA 2 V6.0 - Capitulo 05

Description

Redes y Comunicaciones Quiz on CCNA 2 V6.0 - Capitulo 05, created by M M on 13/02/2018.
M M
Quiz by M M, updated more than 1 year ago
M M
Created by M M over 6 years ago
35
0

Resource summary

Question 1

Question

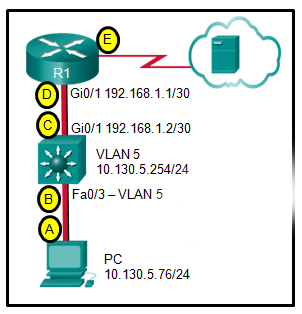

Consulte la presentación. El switch hace el enrutamiento para los locales que se conectan a la VLAN 5. Si el PC tiene acceso a un servidor web a través de Internet, en qué momento se añadirá un número de VLAN a la estructura?
Image:
1 (image/png)
Answer
  • Ningún número de VLAN se añade a la trama en este diseño.
  • punto A
  • punto B
  • punto D
  • punto C
  • punto E

Question 2

Question
Llena el espacio en blanco con un acrónimo: Al configurar el enrutamiento entre VLAN en un interruptor de múltiples capas, un / una [blank_start]____[blank_end] se utiliza como una interfaz de VLAN virtual enrutado.
Answer
  • SVI

Question 3

Question
¿Cual es una desventaja del uso de switches multicapa para inter VLAN de enrutamiento?
Answer
  • Switches multicapa tienen mayor latencia de enrutamiento de nivel 3.
  • Árbol de expansión debe estar desactivado para poder implementar el enrutamiento en un interruptor de múltiples capas.
  • Switches multicapa son más caras que las implementaciones del router-on-a-stick.
  • Switches multicapa se limitan al uso de enlaces troncales para enrutamiento de nivel 3.

Question 4

Question

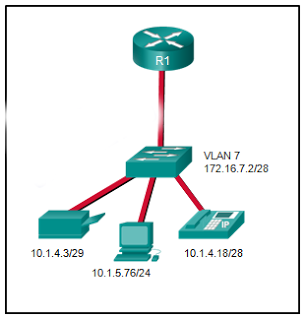

Consulte la presentación. Un administrador de red debe configurar el router-on-a-stick para las redes que se muestran. ¿Cuántas subinterfaces tendrá que ser creado en el router si cada VLAN que se muestra es para ser transferido y cada VLAN tiene su propia subinterfaz?
Image:
2 (image/png)
Answer
  • 5
  • 3
  • 1
  • 4
  • 2

Question 5

Question
Al configurar el enrutamiento entre VLAN en un switch multicapa, un administrador de red emite el comando no switchport en una interfaz que se conecta a otro switch. ¿Cuál es el propósito de este mandamiento?
Answer
  • crear una interfaz virtual conmutado
  • proporcionar un enlace de acceso que las etiquetas del tráfico VLAN
  • crear un puerto de enrutado para una sola red
  • proporcionar un enlace troncal estático

Question 6

Question
comunicación entre VLAN no se está produciendo en un edificio particular de una escuela. ¿Qué dos comandos puede utilizar el administrador de la red para verificar que la comunicación entre VLAN funcionaba correctamente entre un router y un switch de capa 2 cuando se implementa el método de diseño del router-on-a-stick? (Elija dos.)
Answer
  • Desde el switch, ejecute el comando show vlans.
  • Desde el router, ejecute el comando show interface interface.
  • Desde el router, ejecute el comando show ip route.
  • Desde el switch, ejecute el comando show interface trunk.
  • Desde el switch, ejecute el comando interface interface.
  • Desde el router, ejecute el comando show interface trunk.

Question 7

Question

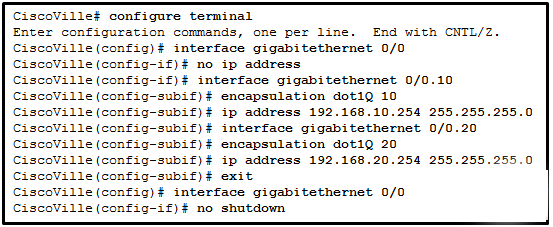

Consulte la presentación. Un administrador de red ha configurado el router CiscoVille con los comandos anteriores para proporcionar enrutamiento entre VLAN. ¿Qué comando se necesitarán en un interruptor que está conectado a la interfaz Gi0 / 0 en el router CiscoVille para permitir el enrutamiento entre VLAN?
Image:
3 (image/png)
Answer
  • switchport mode trunk
  • switchport mode dynamic desirable
  • switchport mode access
  • no switchport

Question 8

Question
¿Cómo se enruta el tráfico entre varias VLAN en un switch multicapa?
Answer
  • El tráfico se encamina a través de interfaces VLAN internos.
  • El tráfico se encamina a través de interfaces VLAN externos.
  • El tráfico se encamina a través de interfaces VLAN internos y externos.

Question 9

Question

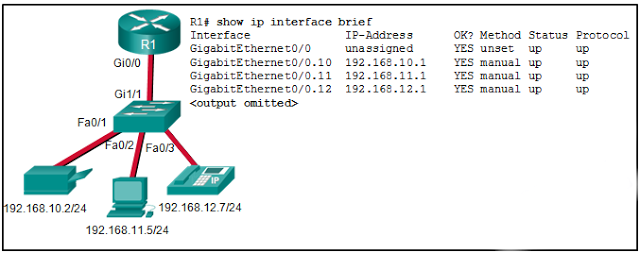

Consulte la presentación. Un administrador de red está configurando RT1 para el enrutamiento entre VLAN. El interruptor está configurado correctamente y es funcional. Host1, el Host2 y Host3 no pueden comunicarse entre sí. En base a la configuración del router, lo que está causando el problema?
Image:
4 (image/png)
Answer
  • Las Direcciones IP en las subinterfaces se emparejan de forma incorrecta a las VLAN.
  • Cada subinterfaz de Fa0 / 0 necesidades separar sin comandos de apagado.
  • Interfaz Fa0 / 0 falta información de configuración de la dirección IP.
  • Los routers no admiten la encapsulación 802.1Q en subinterfaces.

Question 10

Question
Consulte la presentación. La comunicación entre las VLAN no está ocurriendo. ¿Cuál podría ser el problema?
Image:
5 (image/png)
Answer
  • El puerto del switch Gi1/1 no está en modo trunking.
  • Puertas de enlace predeterminadas no se han configurado para cada VLAN.
  • Existe un problema de dúplex entre el switch y el router.
  • El puerto incorrecto en el router se ha utilizado.

Question 11

Question
Consulte la presentación. ¿Qué comando puede el tema de administrador para cambiar el estado VLAN10 para arriba?
Image:
6 (image/png)
Answer
  • Switch1(config)# vlan 10
  • Switch1(config)# interface vlan 10 Switch1(config-if)# ip address 192.168.10.1 255.255.255.0​
  • Switch1(config)# interface vlan 10 Switch1(config-if)# ip address 192.168.10.1 255.255.255.0 Switch1(config-if)# no shutdown​
  • Switch1(config)# interface vlan 10 Switch1(config-if)# no shutdown​

Question 12

Question

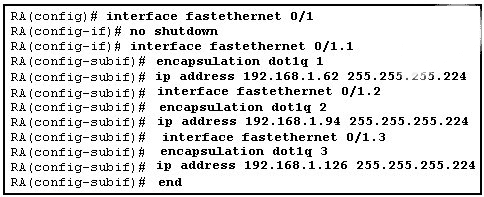

Consulte la presentación. Router RA recibe un paquete con una dirección de origen de 192.168.1.35 y una dirección de destino de 192.168.1.85. ¿Qué hará el router ver con este paquete?
Image:
7 (image/png)
Answer
  • El router enviará el paquete a la interfaz FastEthernet 0 / 1.2.
  • El router descartar el paquete.
  • El router enviará el paquete a la interfaz FastEthernet 0 / 1.2 y la interfaz FastEthernet 0 / 1.3.
  • El router enviará el paquete a la interfaz FastEthernet 0 / 1.1.
  • El router enviará el paquete a la interfaz FastEthernet 0 / 1.3.

Question 13

Question
¿Qué tipo de diseño de la comunicación entre VLAN requiere la configuración de múltiples subinterfaces?
Answer
  • router sobre un stick
  • legado de enrutamiento entre VLAN
  • enrutamiento de la VLAN de administración
  • enrutamiento a través de un interruptor de múltiples capas

Question 14

Question

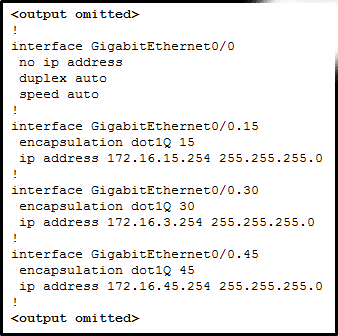

Consulte la presentación. Una configuración del router-on-a-stick se implementó para las VLAN 15, 30 y 45, de acuerdo con el resultado del comando show running-config. PC en VLAN 45 que están utilizando la red 172.16.45.0 / 24 están teniendo problemas para conectarse a PC en VLAN 30 en la red 172.16.30.0 / 24. Qué error es más probable que causa este problema?
Image:
8 (image/png)
Answer
  • Hay una dirección IP incorrecta configurado en GigabitEthernet 0 / 0.30.
  • El comando no shutdown falta en GigabitEthernet 0 / 0,30
  • La interfaz GigabitEthernet 0/0 falta una dirección IP.
  • La VLAN mal se ha configurado en GigabitEthernet 0 / 0,45

Question 15

Question

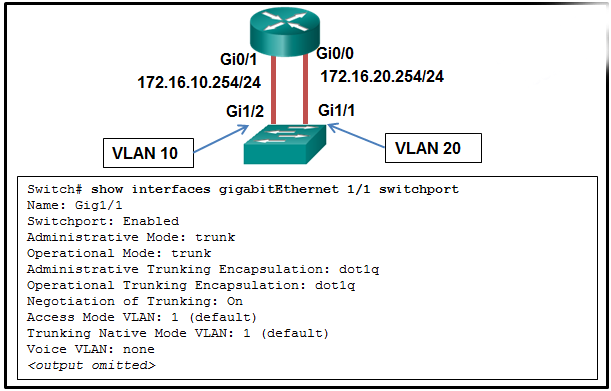

Consulte la presentación. Un administrador de red está verificando la configuración del enrutamiento entre VLAN. Los usuarios se quejan de que los PC en diferentes VLANs no pueden comunicarse. Sobre la base de la salida, lo que son dos errores de configuración en la interfaz interruptor Gi1 / 1? (Elija dos.)
Image:
9 (image/png)
Answer
  • El protocolo de encapsulación de trunking se configura mal.
  • Negociación de trunking se enciende en Gi1 / 1.
  • Gi1 / 1 está en la VLAN predeterminada.
  • Gi1 / 1 está configurado como modo de tronco.
  • VLAN de voz no está asignado a Gi1 / 1.

Question 16

Question

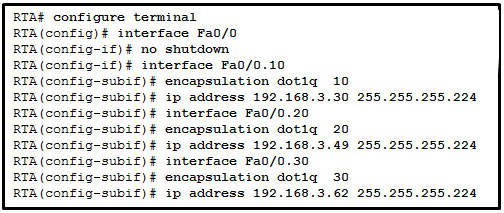

Consulte la presentación. Después de intentar entrar en la configuración que se muestra en el router RTA, el administrador recibe un error y los usuarios en VLAN 20 informe de que no son capaces de llegar a los usuarios en VLAN 30. ¿Qué está causando el problema?
Answer
  • RTA está utilizando la misma subred de la VLAN 20 y VLAN 30.
  • El comando no shutdown debería haber sido emitido en Fa0 / 0.20 y Fa0 / 0.30.
  • No hay dirección en Fa0 / 0 para utilizar como puerta de enlace predeterminada.
  • Dot1q no soporta subinterfaces.

Question 17

Question
Una pequeña universidad utiliza VLAN 10 para la red de aulas y VLAN 20 para la red de oficinas. Lo que se necesita para permitir la comunicación entre estos dos VLAN durante el uso de la herencia de enrutamiento entre VLAN?
Answer
  • Se necesita un conmutador con un puerto que está configurado como tronco para conectarse a un router.
  • Se necesitan dos grupos de interruptores, cada uno con los puertos que están configuradas para una VLAN.
  • Un router con al menos dos interfaces LAN debe utilizarse.
  • Se necesita un router con una interfaz VLAN para conectar con el SVI en un interruptor.

Question 18

Question
¿Qué es una desventaja del uso de enrutamiento entre VLAN del router-on-a-stick?
Answer
  • no escala bien más allá de 50 VLAN
  • no es compatible con los paquetes de VLAN etiquetadas
  • requiere el uso de múltiples interfaces del router configurado para operar como enlaces de acceso
  • requiere el uso de interfaces más físico que el legado de enrutamiento entre VLAN

Question 19

Question
Llena el espacio en blanco. No utilizar abreviaturas Un ingeniero de red está Solución de problemas La configuración de nuevas VLAN en una red. ¿Qué comando se utiliza para mostrar la lista de las VLAN que existe en el interruptor? [blank_start]_______________[blank_end]
Answer
  • show vlan

Question 20

Question
¿En qué condiciones es necesaria para permitir conmutación Layer 3?
Answer
  • Todos los interruptores participantes deben tener números de VLAN únicas.
  • Porciones Inter-VLAN de capa 3 de conmutación deben utilizar el router-on-a-stick.
  • El conmutador de capa 3 debe tener el enrutamiento IP habilitado.
  • Todas las subredes enrutadas deben estar en la misma VLAN.

Question 21

Question
¿Qué afirmación describe una desventaja del uso de subinterfaces del router para el enrutamiento entre VLAN?
Answer
  • Tráfico enrutado debe competir por el ancho de banda en una sola interfaz del router.
  • Todo el tráfico sin etiquetar se deja caer.
  • Es más caro que utilizar las interfaces del router individuales.
  • Trunking no se puede utilizar para conectar el router al switch.

Question 22

Question

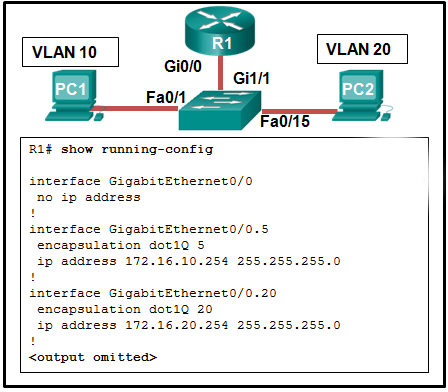

Consulte la presentación. Un administrador de red está verificando la configuración del enrutamiento entre VLAN. Los usuarios se quejan de que PC2 no puede comunicarse con la PC1. Sobre la base de la salida, ¿cuál es la posible causa del problema?
Answer
  • El GigabitEthernet0 interfaz de comandos / 0.5 se ha introducido de forma incorrecta.
  • No hay una dirección IP configurada en la interfaz Gi0 / 0.
  • El dot1Q 5 comandos encapsulación contiene la VLAN mal.
  • El comando no shutdown no se introduce en subinterfaces.
  • Gi0 / 0 no está configurado como un puerto troncal.
