Frage 1
Frage
Beim verpacken geschnittener Teile dringt ein Metallsplitter tief in eine Fingerkuppe des Mitarbeiters ein. Welche Aussage ist richtig?
Antworten
-
Es ist nichts zu unternehmen, da der Metallsplitter vom Körper abgestoßen wird.
-
Es ist nichts zu unternehmen, der Metallsplitter wird vom Körper umkapselt.
-
Ein Kollege sollte den Splitter mit Hilfe einer Nadel entfernen.
-
Ein Kollege sollte den Splitter mit Hilfe einer Nadel entfernen, die Wunde desinfizieren und die Verletzung melden.
-
Die Verletzung muss dokumentiert und von einem Arzt versorgt werden.
Frage 2
Frage
Im Rahmen von Reparaturarbeiten setzen Sie einen Spannungsprüfer ein. Wann sollte sein ordnungsgemäßer Zustand überprüft werden?
Antworten
-
Täglich
-
Vor jeder Benutzung
-
Wöchentlich
-
Monatlich
-
Jährlich
Frage 3
Frage
wählen Sie die Aufzählung aus, die nur physikalisch technische Größen und keine Einheiten darstellt.
Antworten
-
Spannung–Stromstärke–Watt-Leistung–Frequenz
-
Stromstärke-Ampere–Energie-Leistung –Spannung
-
Leistung –Frequenz-Elektrizität – Hertz – Stromstärke
-
Elektrische Ladung –Spannung – Stromstärke –Energie –Leistung
-
Frequenz-Elektrizität-Volt –elektrische Energie-Leistung

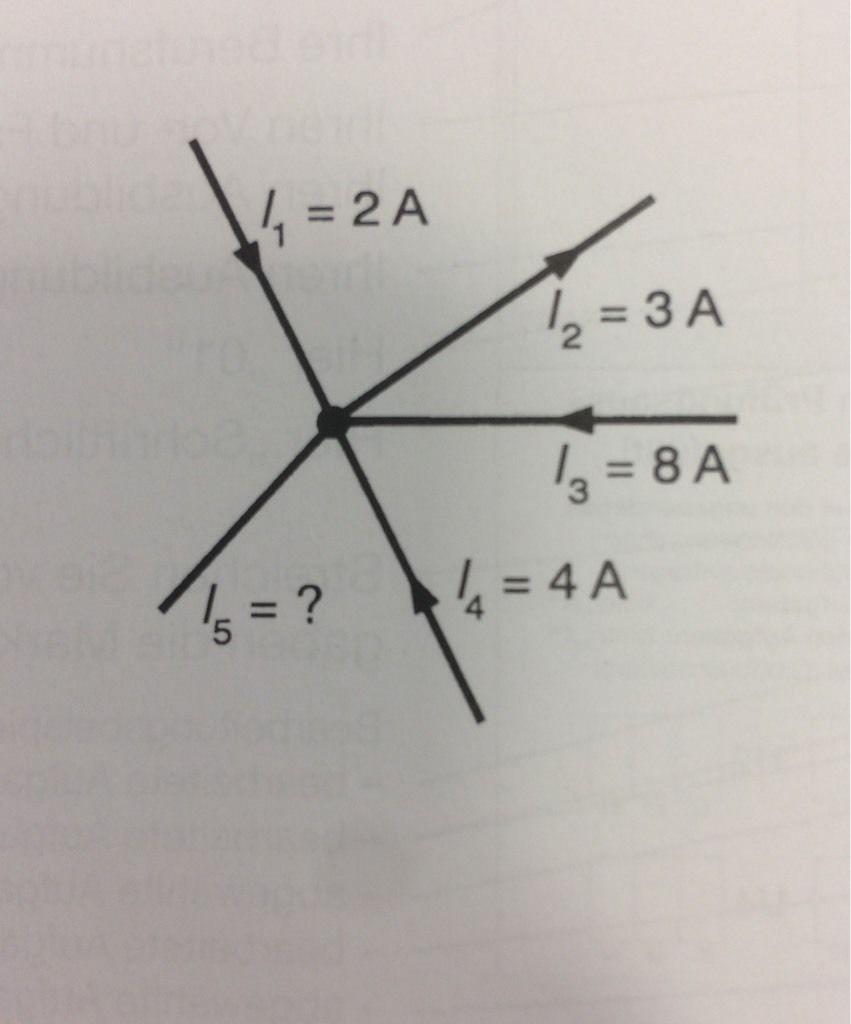

Frage 4
Antworten
-
I5 = 0
-
I5 = 11A zum Knotenpunkt hin
-
I5 = 11A vom Knotenpunkt weg
-
I5 = 14A vom Knotenpunkt weg
-
I5 = 17A vom Knotenpunkt weg
Frage 5
Frage

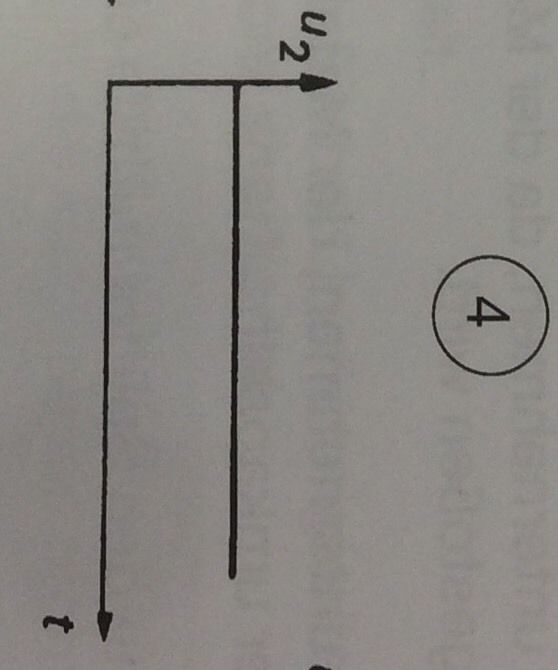

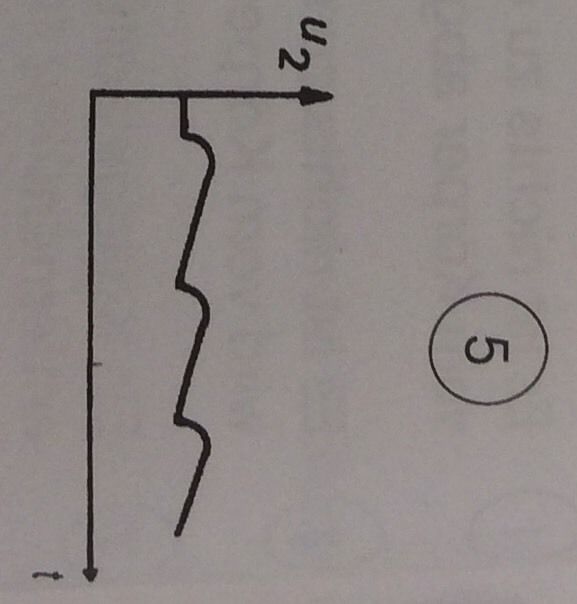

Welchen Kurvenverlauf hat die Ausgangsspannung eines Gleichrichters in Brückenschaltung ohne Siebung?
Antworten
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)

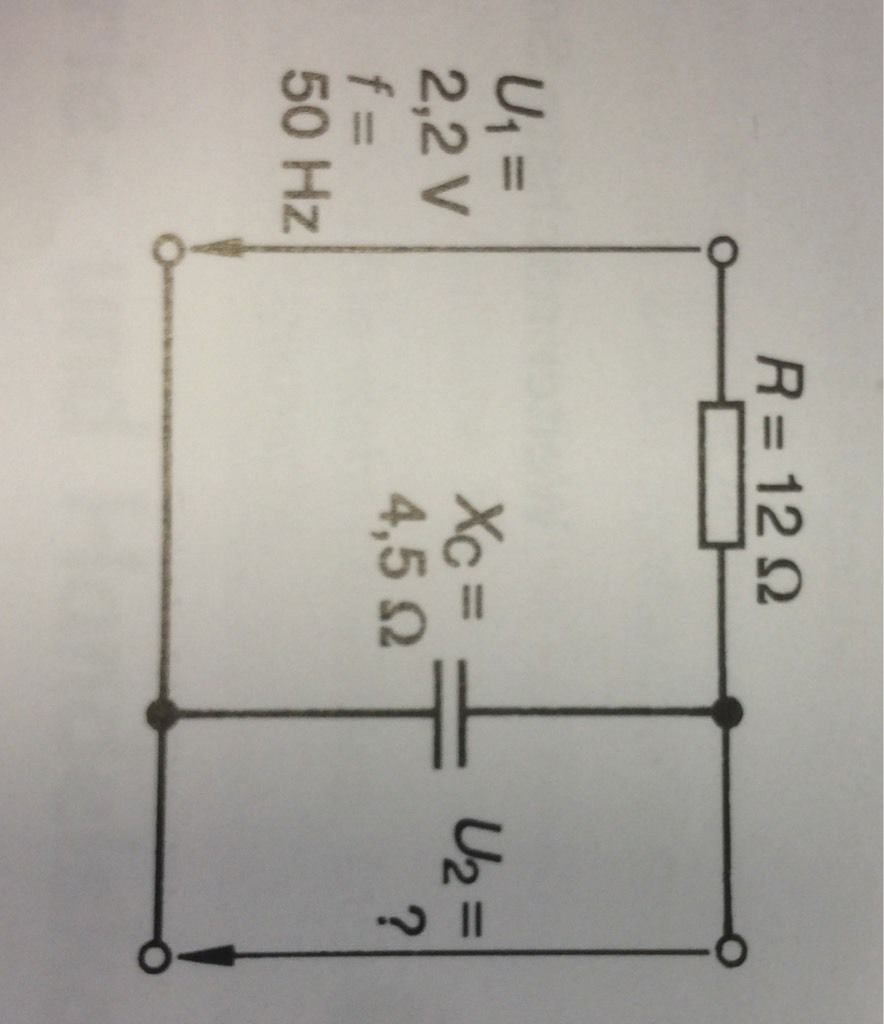

Frage 6
Antworten
-
U2 = 245mV
-
U2 = 337 mV
-
U2 = 600 mV
-
U2 = 772 mV
-
U2 = 825 mV
Frage 7
Frage
Welchen Vorteil hat eine elektrische Steuerung gegenüber einer pneumatischen Steuerung?
Antworten
-
Sie benötigt keine Energiequelle.
-
Sie hat bei lange Leitung keine Energieverluste.
-
Sie hat die längere Reaktionszeit.
-
Sie kann nur in Räumen mit Explosionsgefahr eingesetzt werden.
-
Sie hat die höhere Reaktionsgeschwindigkeit.
Frage 8
Frage
Sie sollen eine defekte Außenleuchte ersetzen. Die Leuchte trägt die Bezeichnung IP 54. Welche Behauptung über die Kennzeichnung ist richtig?
Antworten
-
Die Angabe kennzeichnet die Bauform der Leuchte.
-
Die Kennziffer 4 kennzeichnet den Schutzgrad hinsichtlich des Wassersschutzes.
-
Die Kennziffer 4 kennzeichet den Schutzgrad hinsichtlich des Berührungs- und Fremdkörperschutzes.
-
Die Kennnummer 54 gibt Auskunft über die Lichtstärke der Leuchte.
-
Die Angabe kennzeichnet die Sockelgröße des Leuchtmittels.
Frage 9
Frage

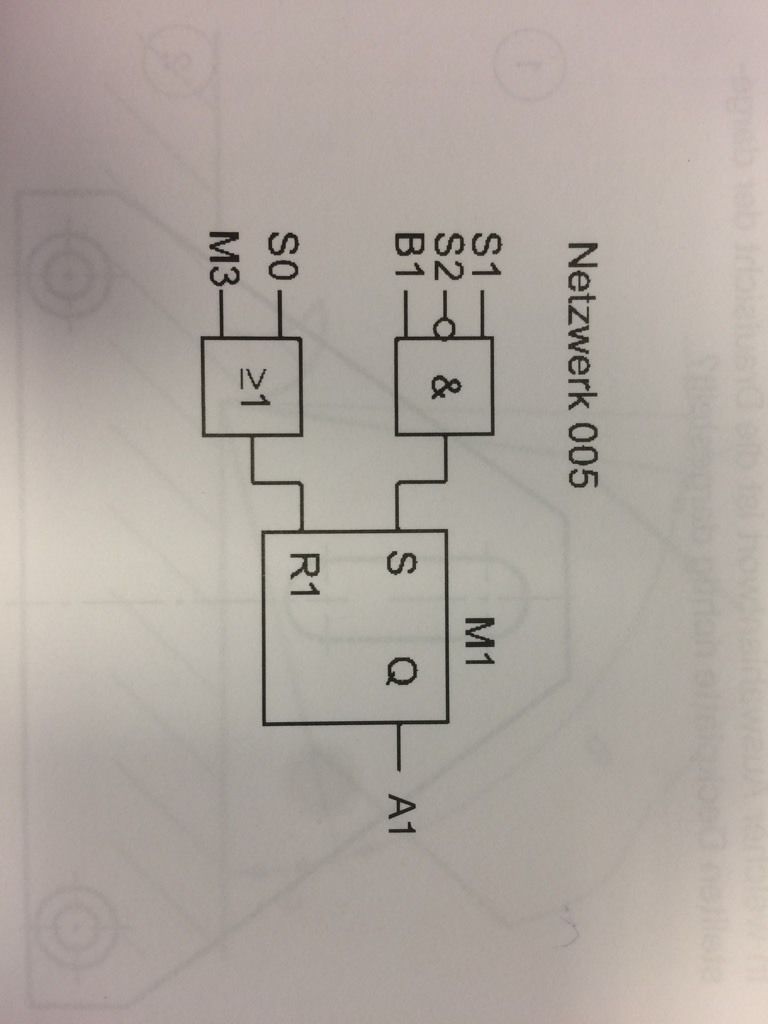

Die Steuerung einer automatisierten Produktionsanlage erfolgt über eine SPS, die in der Funktionsbausteinsprache programmiert ist. Welche Aussage über das abgebildete Netzwerk ist richtig?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
A1 wird gesetzt, wenn S1, S2 & B1 ein „1“-Signal haben.
-
A1 wird gesetzt, wenn S0, S1 und S2 ein „1“-Signal haben.
-
A1 wird gesetzt,wenn an beiden Eingängen von M1 ein „1“-Signal anliegt.
-
A1 wird gesetzt, wenn nur S0 oder M3 ein „1“-Signal haben.
-
A1 wird gesetzt, wenn nur S1 und B1 ein „1“-Signal haben.
Frage 10
Frage

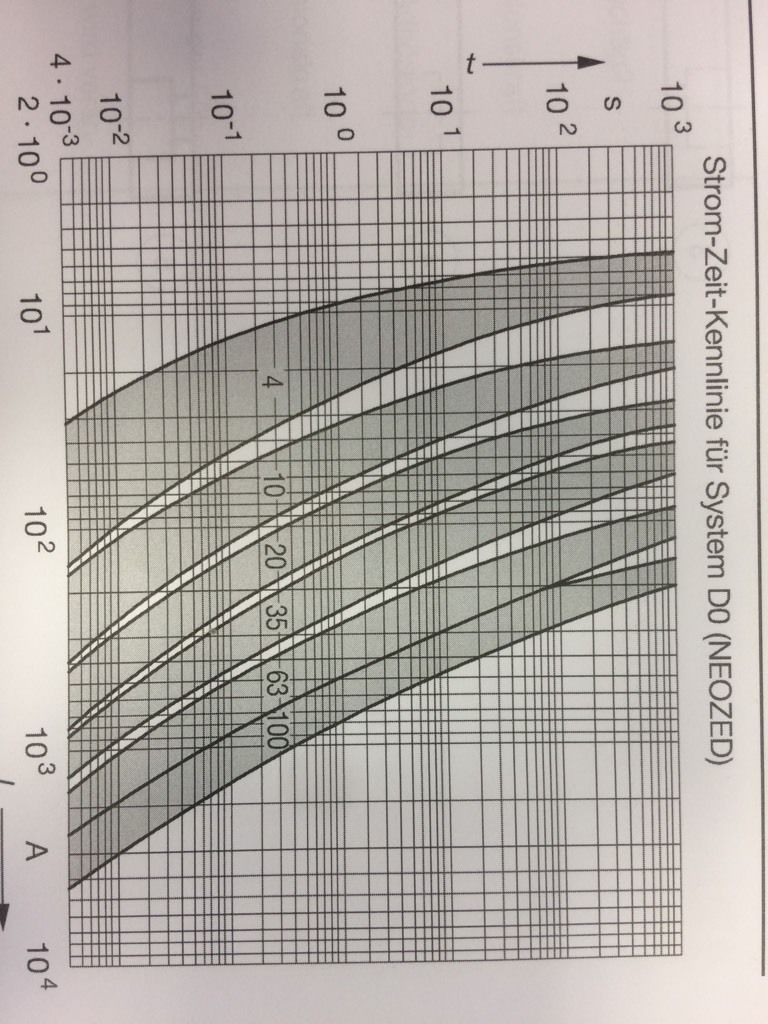

Der Kurzschlussstrom in einer elektrischen Anlage beträgt 100 A. In welcher Zeit löst eine Schmelzsicherung mit einem Bemessungsstrom von 20 A aus?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
Abschaltzeit: 100ms bis 1s
-
Abschaltzeit: 350ms bis 3s
-
Abschaltzeit: 1s bis 10s
-
Abschaltzeit: 100ms bis 400ms
-
Abschaltzeit: 1s bis 2s
Frage 11
Frage
Ein Mensch berührt in einem Netz mit U=230 V gegen Erde einen Außenleiter. Sein Körper Widerstand beträgt in diesem Augenblick 1300 Ohm und der Übergangswiderstand zur Erde 200 Ohm. Wie groß ist die auftretende Berührungsungspannung UB (in V)?
Antworten
-
UB= 0V
-
UB= 31V
-
UB= 68V
-
UB= 199V
-
UB= 230V
Frage 12
Frage

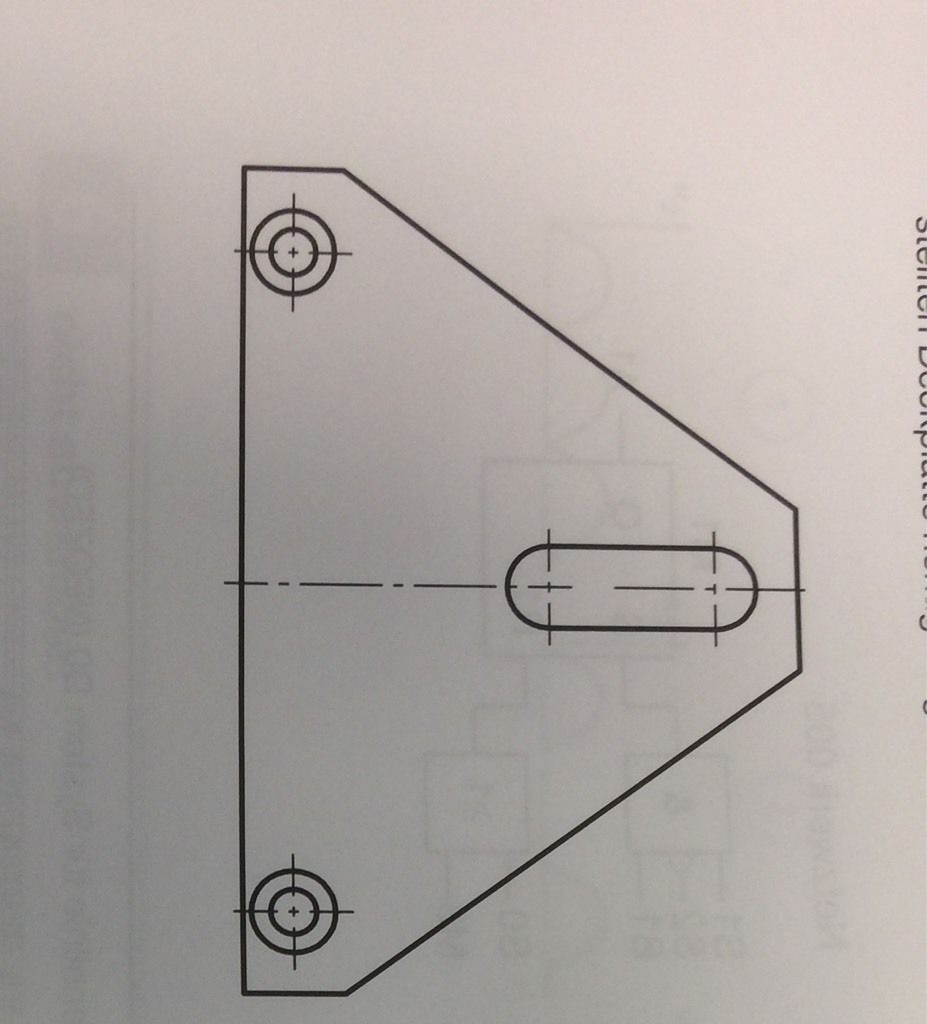

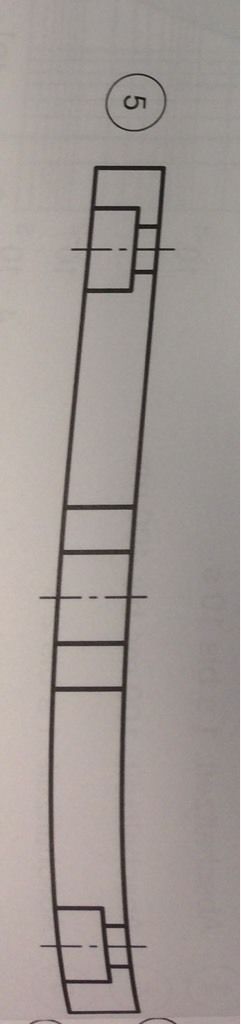

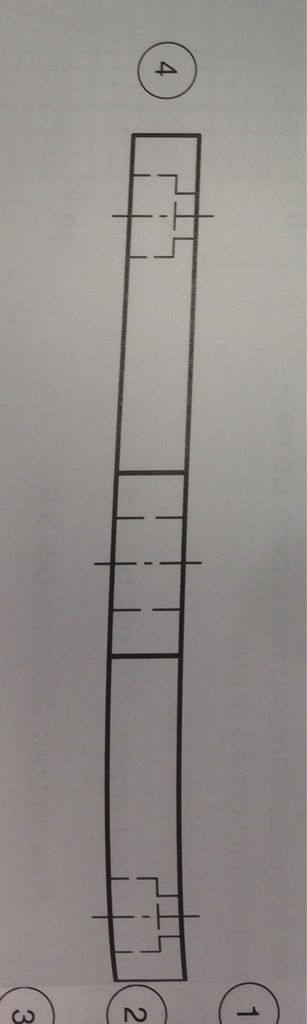

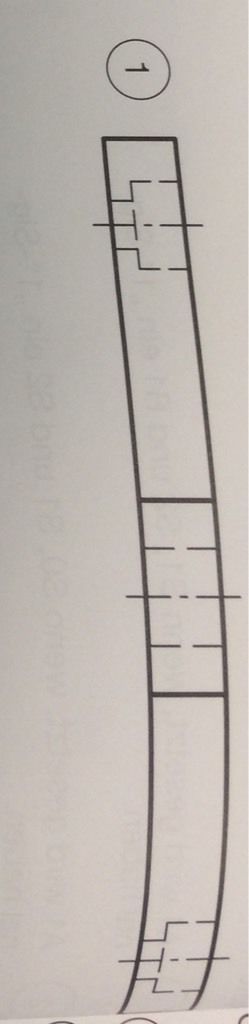

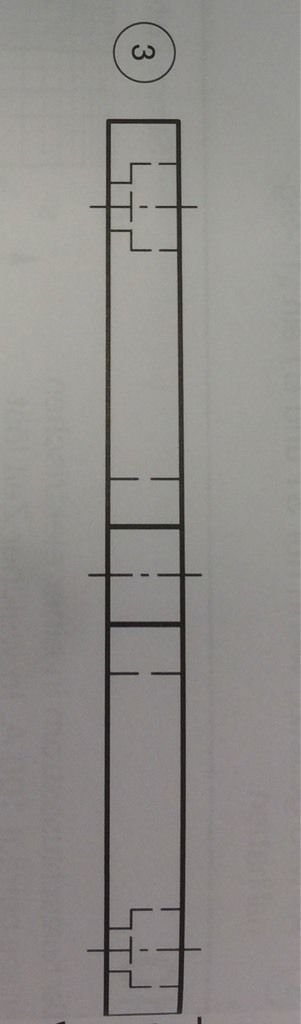

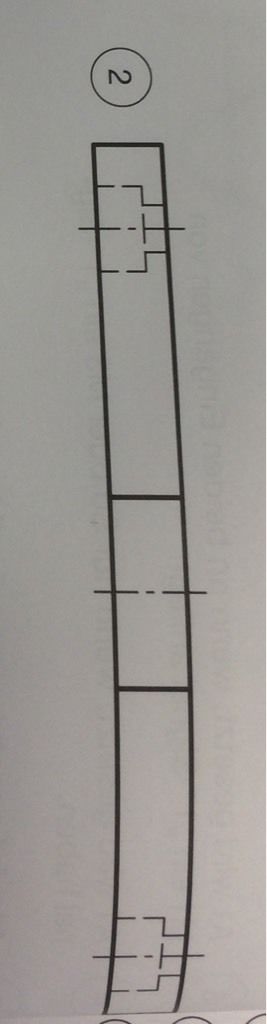

In welcher Auswahlantwort ist die Draufsicht der dargestellten Deckplatte richtig dargestellt?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
Frage 13
Frage

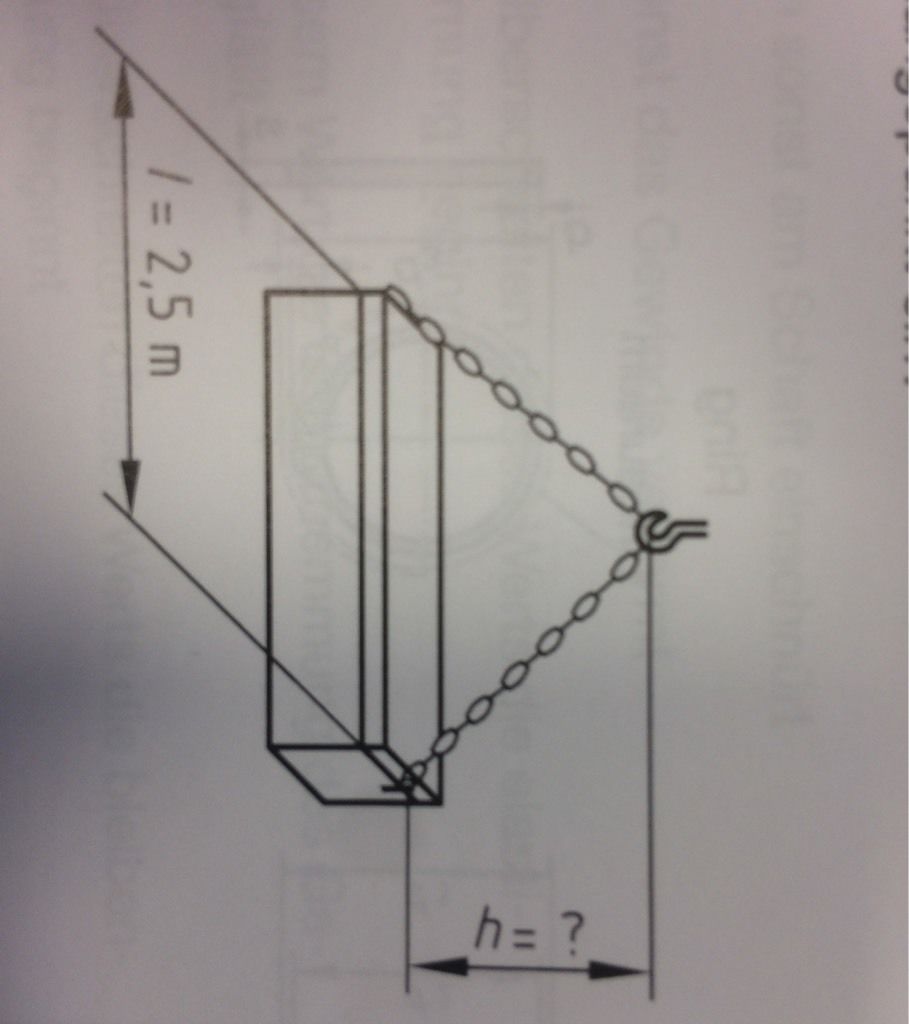

Eine Kiste mit der Länge l= 2,5m soll mit zwei 2m langen Ketten gehoben werden. In welcher Höhe h (in m) stellt sich der Aufhängepunkt ein?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
h= 0,87m
-
h= 1,56m
-
h= 2,50m
-
h= 3,12m
-
h= 3,80m
Frage 14
Frage

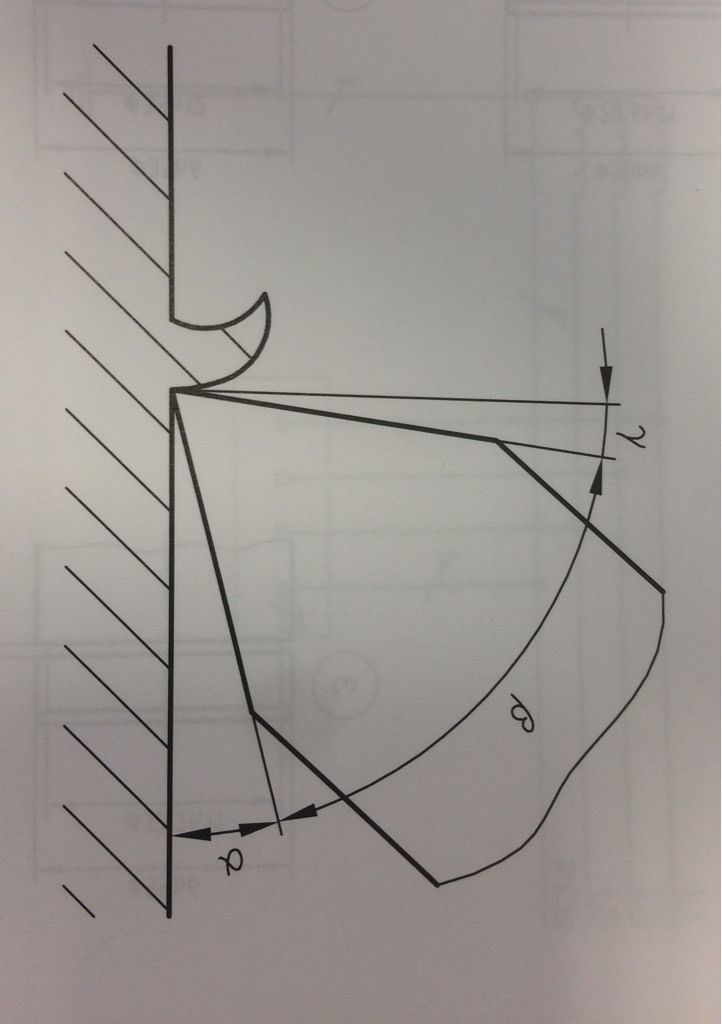

An einem Meißel wurden folgende Winkel gemessen: Freiwinkel Alpha= 7°32' , Spanwinkel Gamma= 14°58'. Welche Größe hat der Keilwinkel Beta?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
Beta = 73°20'
-
Beta= 71°10'
-
Beta= 65°25'
-
Beta= 55°52'
-
Beta= 67°30'
Frage 15
Frage
Welche Aussage über Klebeverbindungen ist richtig?
Antworten
-
Die Festigkeit wird nur durch die Kohäsionskraft bestimmt.
-
Es treten sowohl Kohäsion – als auch Adhäsionkräfte auf.
-
Die Festigkeit wird nur durch die Adhäsionskraft bestimmt.
-
Die Kohäsionskraft kann durch Aufrauen der Fügeflächen vergrößert werden.
-
Der Gefügezustand der gefügten Teile wird verändert.
Frage 16
Frage

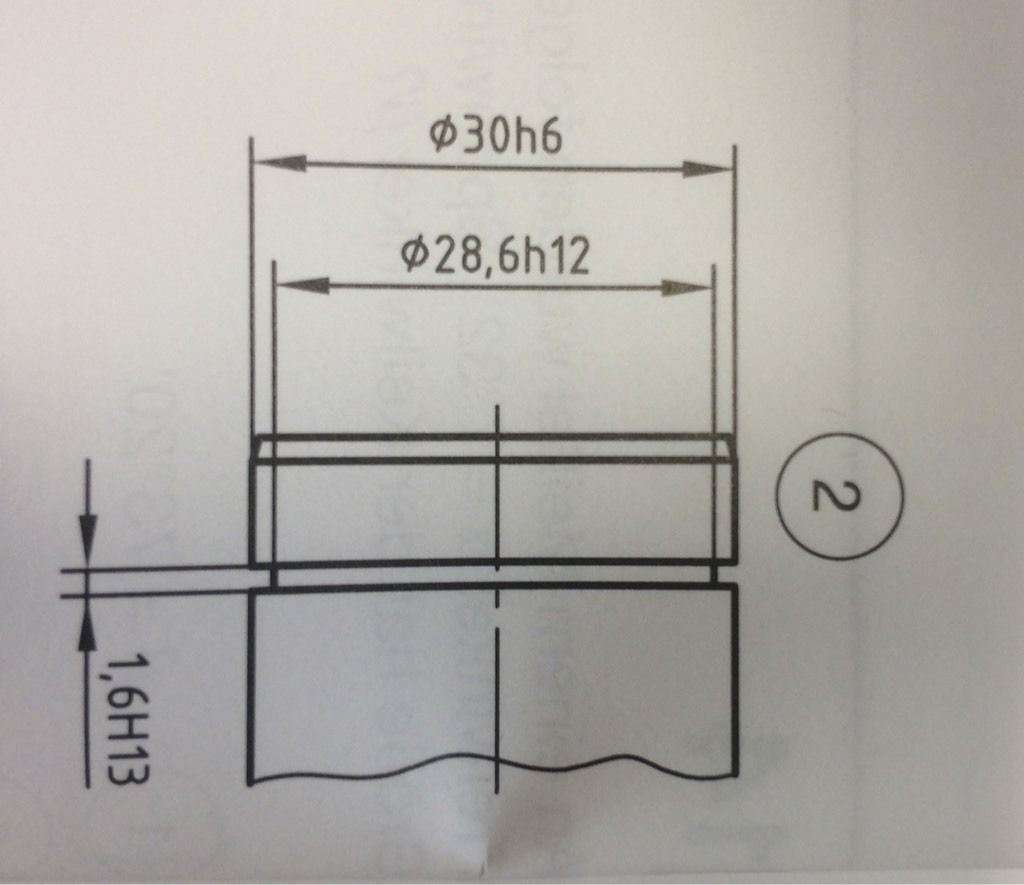

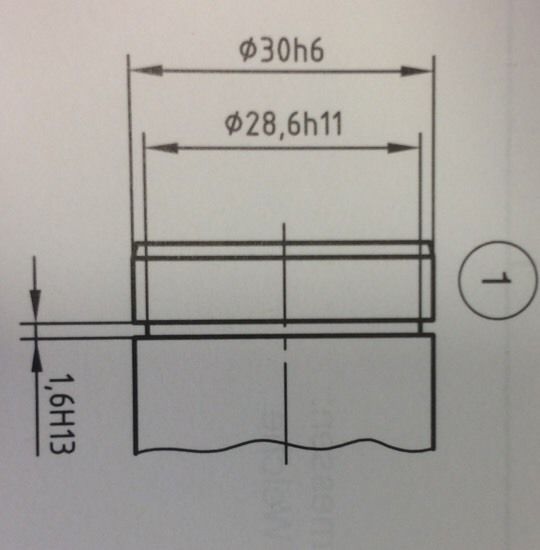

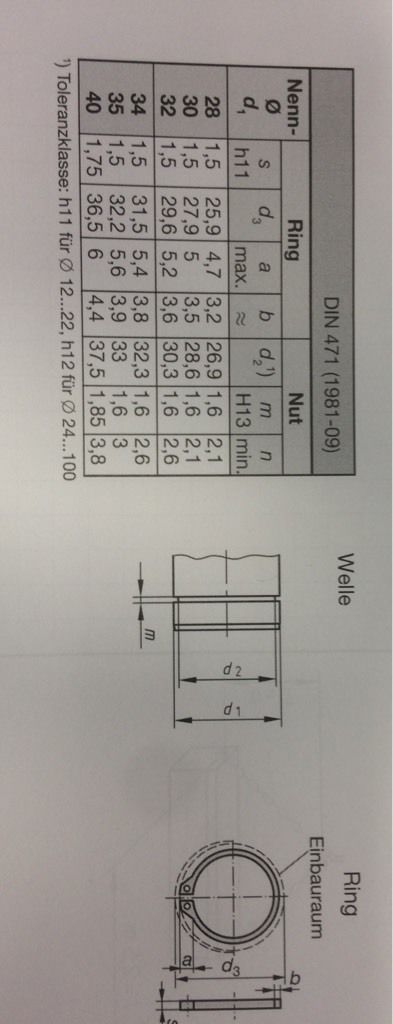

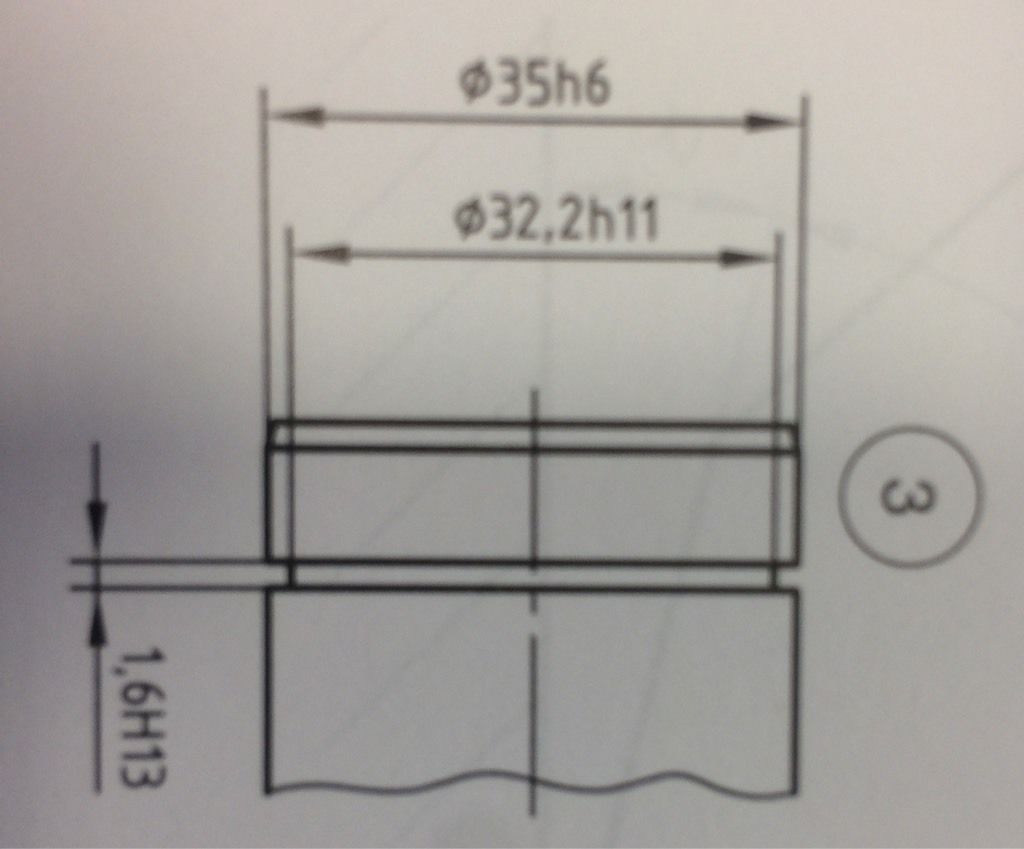

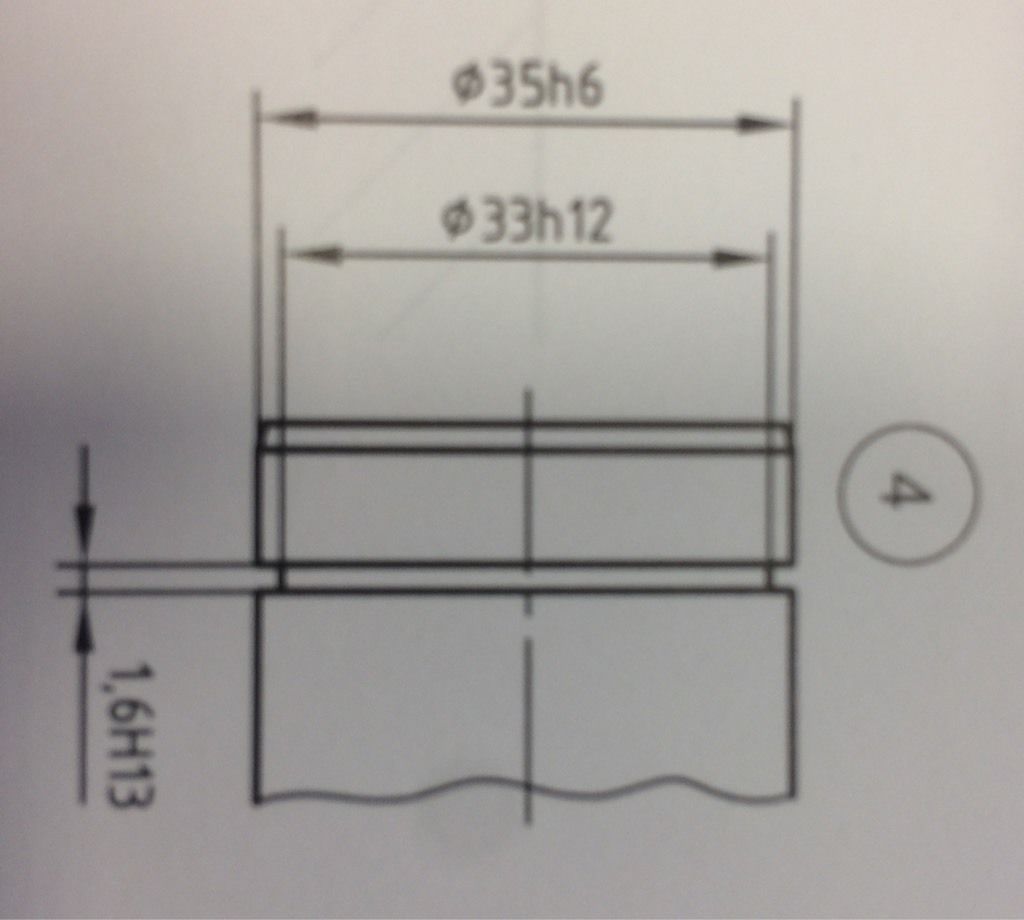

Welches Bild zeigt eine geeignete Wellennut für einen Sicherungsring nach DIN 471 mit einem Nenndurchmesser 30 mm?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
Frage 17
Frage

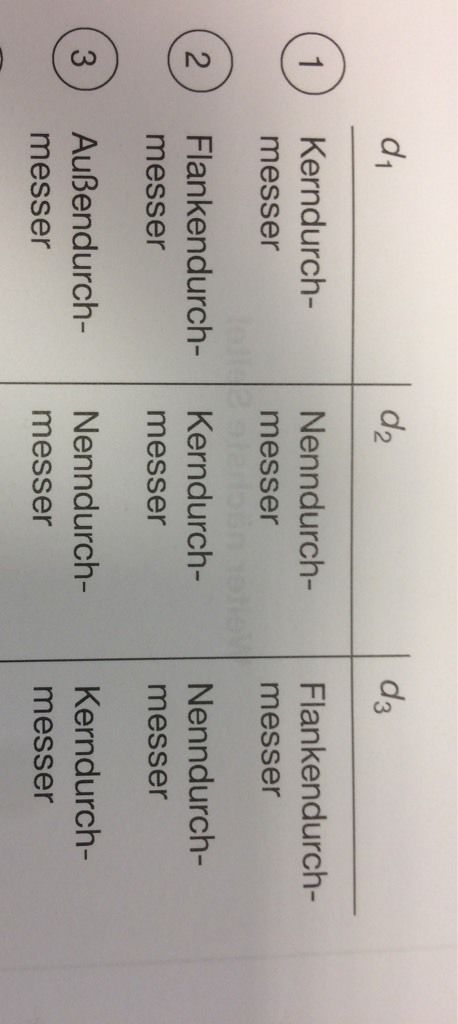

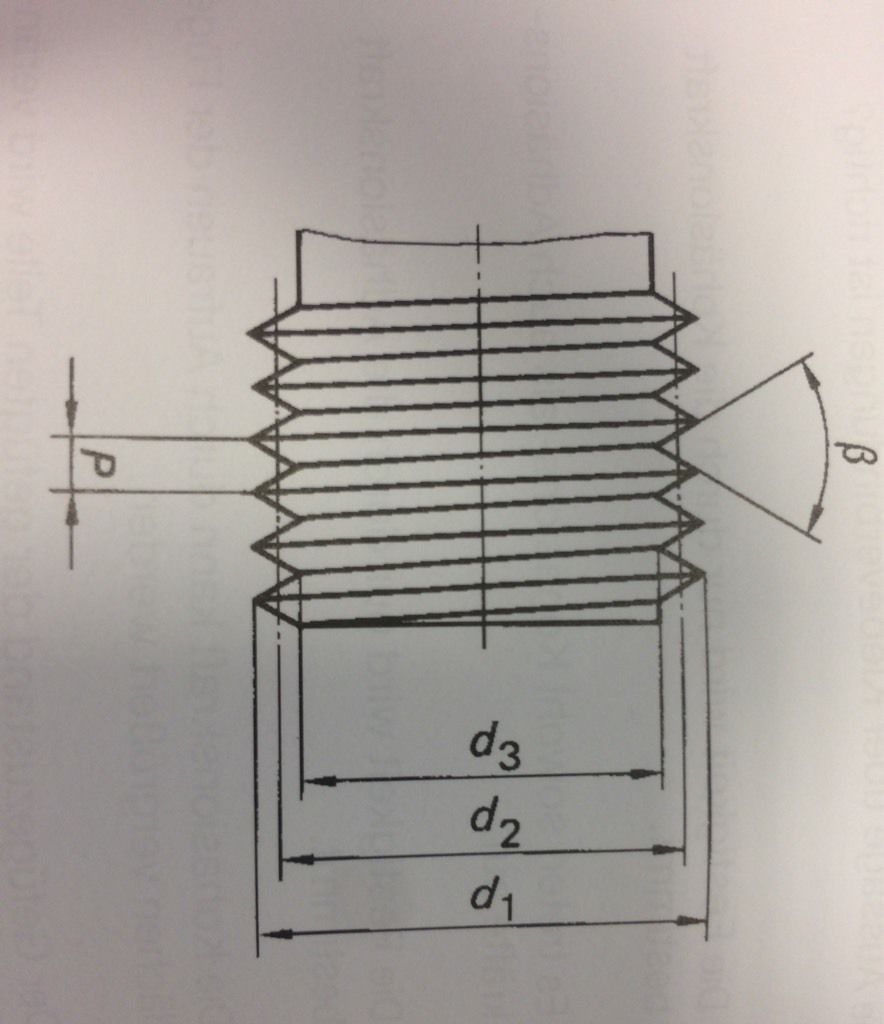

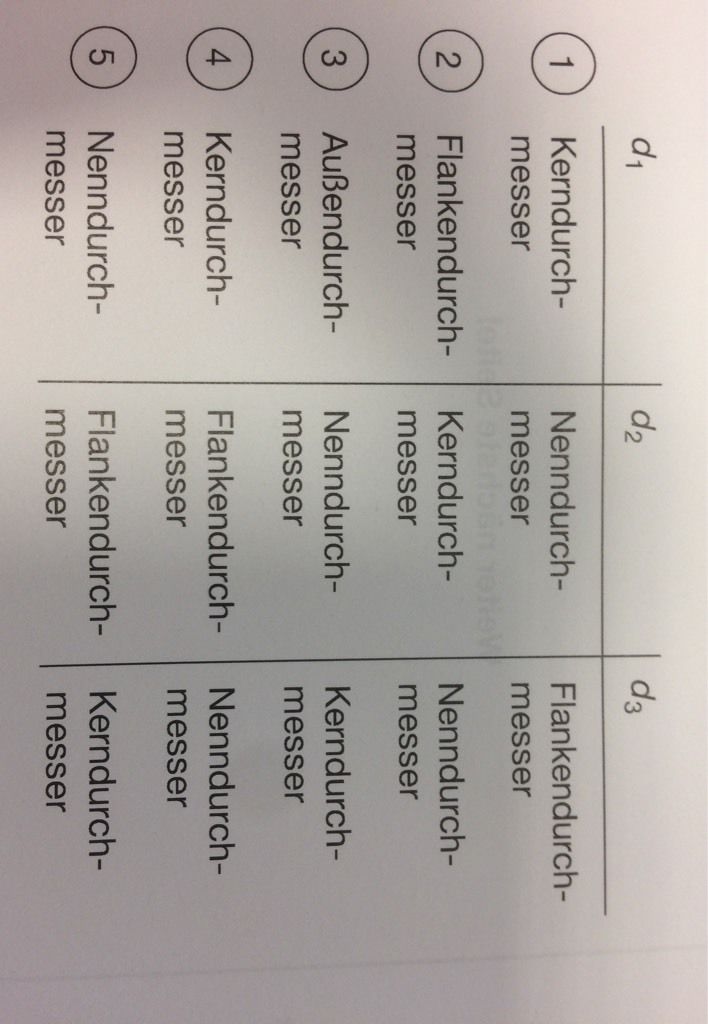

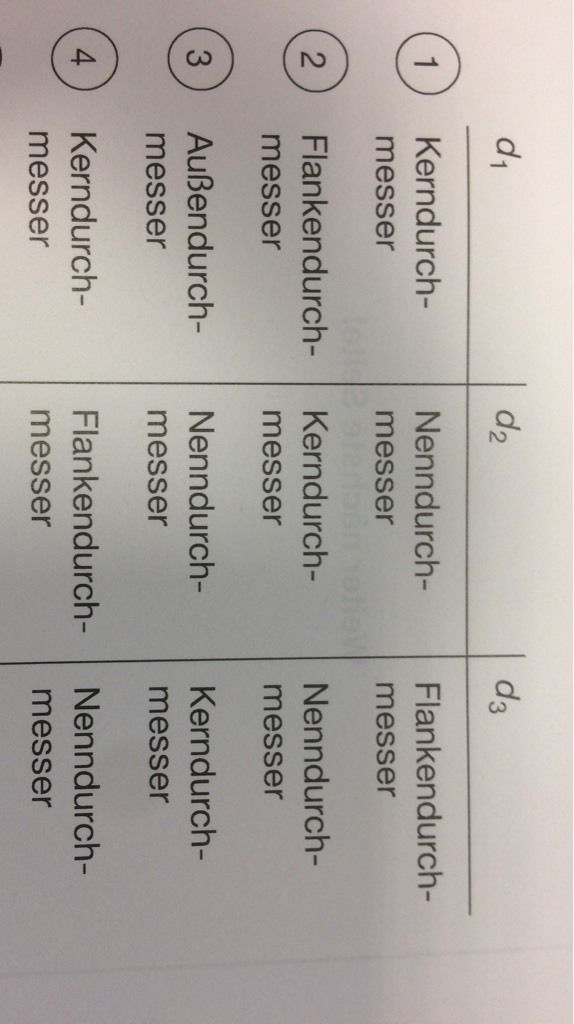

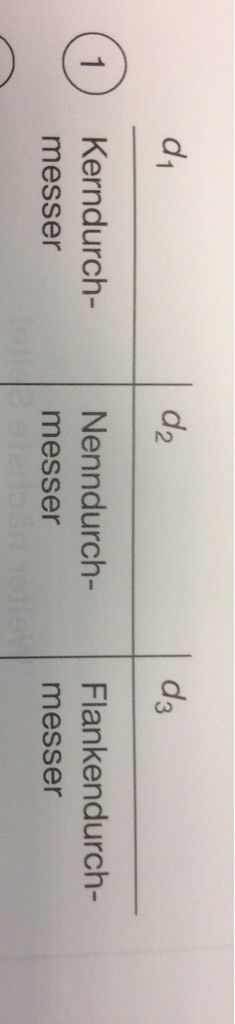

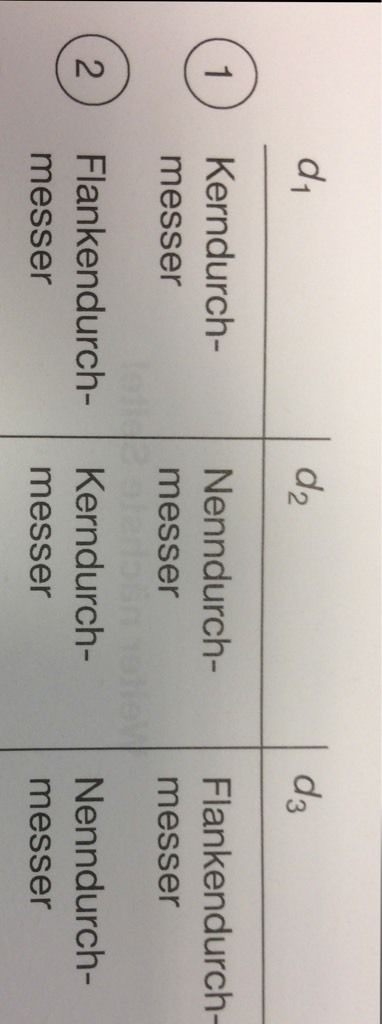

In welcher Auswahl Antwort sind die mit d1, d2 und d3 gekennzeichneten Gewindemaße richtig angegeben?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
-
Image:Mobile Uploads (image/jpeg)
Frage 18
Frage
Warum darf eine Sechskantschraube der Festigkeitsklasse 8.8 höchstens 640 N/mm^2beansprucht werden?
Antworten
-
Weil sie sich sonst am Schaft einschnürt
-
Weil sich sonst das Gewinde verformt
-
Weil beim überschreiten dieses Werts die elastische Verformung beginnt
-
Weil ab diesem Wert die Selbsthemmung des Gewindes wegfällt
-
Weil beim Überschreiten dieses Werts die bleibende Verformung beginnt
Frage 19
Frage
In welcher Auswahlantwort sind nur Sensoren aufgeführt die eine Hilfsenergie benötigen?
Antworten
-
Dehnungsstreifen, Heißleiter, Fotowiderstand
-
Thermoelement, Kaltleiter, VDR
-
Dehnungsstreifen, VDR, Fotoelement
-
Platin-Messwiderstand, Heißleiter, Thermoelement
-
Fotowiderstand, Fotoelement, Fotodiode

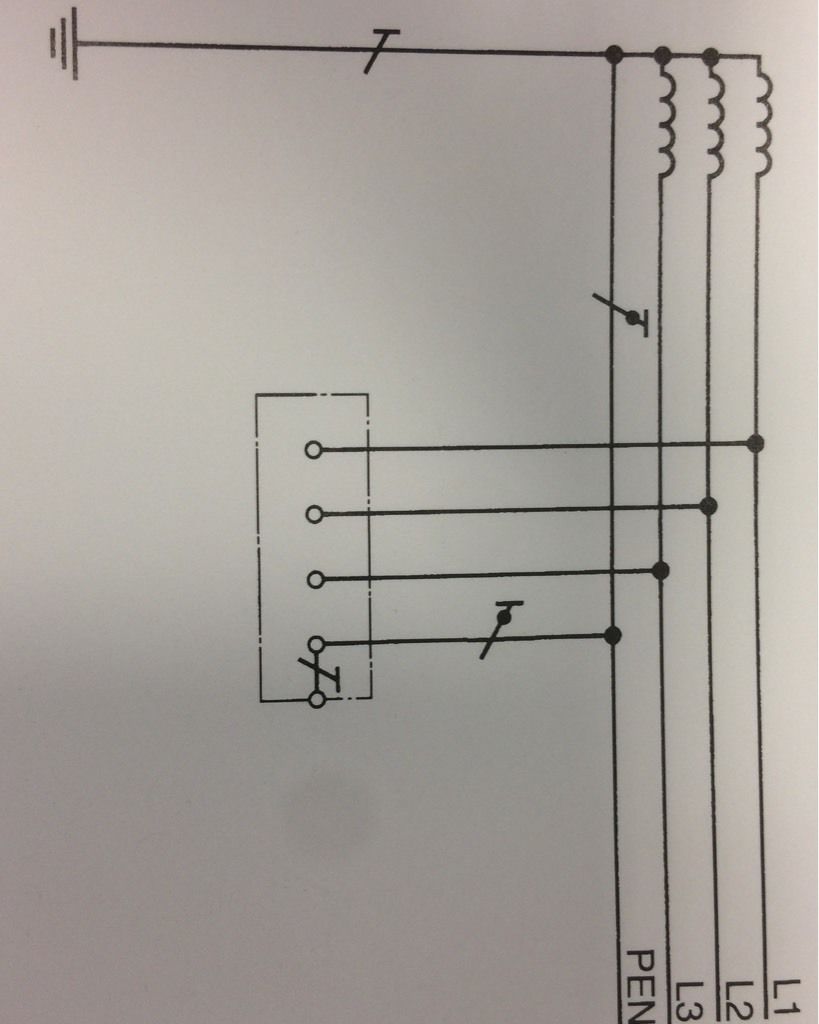

Frage 20
Antworten
-
TT-System
-
IT-System
-
TN-S-System
-
TN-C-System
-
TN-C-S-System
Frage 21
Frage
Warum wird beim Hartlöten ein Flussmittel verwendet?
Antworten
-
Um die Arbeitstemperatur des Lots zu senken
-
Um den Energieverbrauch zu verringern
-
Um die Oxidschicht zu lösen und die Bildung neuer Oxidschichten während des Lötens zu verhindern
-
Um den Verbrauch an Lot zu verringern und den Wärmefluss zu verbessern
-
Um den Wärmefluss zu verbessern
Frage 22
Frage
Welche Behauptung über eine Pneumatikanlage ist richtig?
Antworten
-
Bei niedrigen Drücken besteht Brandgefahr.
-
Das Arbeitsmedium muss in den Druckluftspeicher zurückgeführt werden.
-
Das Arbeitsmedium altert schnell.
-
Das Arbeitsmedium ist kompressibel.
-
Das Arbeitsmedium kann nicht gespeichert werden.
Frage 23
Frage

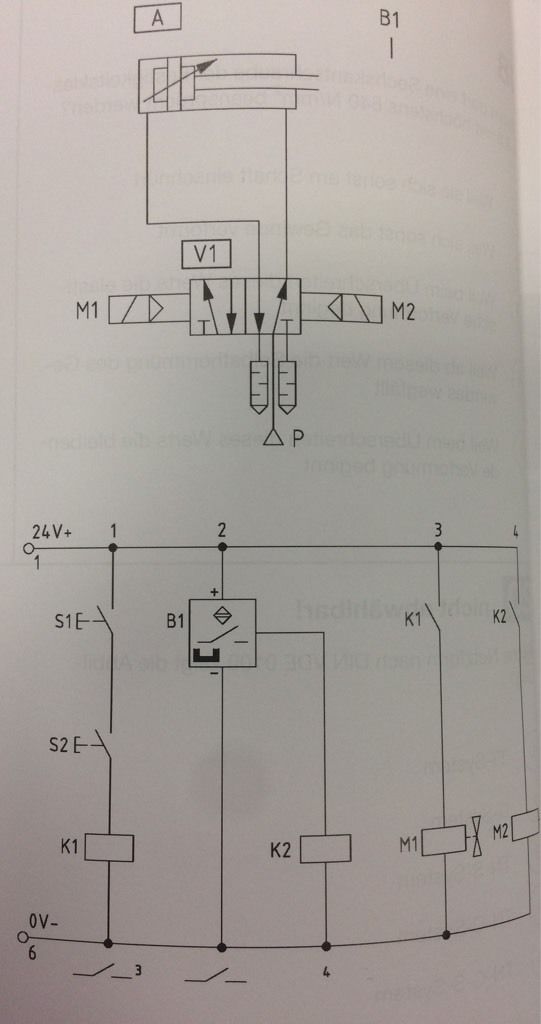

Welche Aussage über die dargestellte elektropneumatische Schaltung ist richtig?
Image:
Mobile Uploads (image/jpeg)
Antworten
-
Im Pneumatikplan befindet sich ein Steuerglied.
-
Der Pneumatikzylinder hat eine einstellbare Endlagendämpfung
-
Durch Betätigung der Taste S1 fährt der Pneumatikzylinder aus.
-
Durch Betätigung des Endschalters B1 schaltet das Relais M1.
-
Die Taster S1 und S2 sind durch eine Und – Schaltung verbunden.
