| Frage | Antworten |
| Ensayo CBR (Ensayo de Relación de Soporte de California) | El Ensayo CBR mide la resistencia al esfuerzo cortante de un suelo y para poder evaluar la calidad del terreno para subrasante, sub base y base de pavimentos. Se efectúa bajo condiciones controladas de humedad y densidad. |
| Este es uno de los parámetros necesarios obtenidos en los estudios geotécnicos previos a la construcción, como también lo son el Ensayo Proctor y los análisis granulométricos del terreno. | Diferenciamos distintos tipos de CBR en función de la calidad de suelos, a saber: |

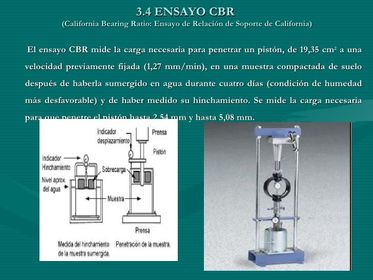

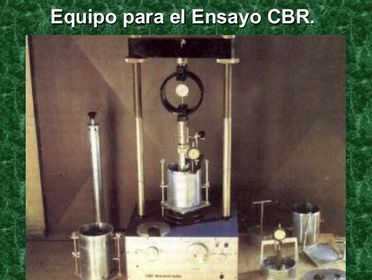

| CBR suelos inalterados. CBR suelos remodelados. CBR suelos gravosos y arenosos. CBR suelos cohesivos poco o nada plásticos. CBR suelos cohesivos plásticos. | Este procedimiento puede efectuarse en terreno compactado; mide la carga necesaria para penetrar un pistón de dimensiones determinadas a una velocidad previamente fijada en una muestra compactada de suelo después de haberla sumergido en agua durante cuatro días a la saturación más desfavorable y luego de haber medido su hinchamiento. |
| La muestra se sumerge para poder preveer la hipotética situación de acumulación de humedad en el suelo después de la construcción. Por ello, después de haber compactado el suelo y de haberlo sumergido, se lo penetra con un pistón el cual está conectado a un pequeño "plotter" que genera una gráfica donde se representa la carga respecto la profundidad a la que ha penetrado el pistón dentro de la muestra. | La gráfica obtenida por lo general es una curva con el tramo inicial recto y el tramo final cóncavo hacia abajo; cuando el tramo inicial no es recto se le corrige. Con la gráfica observamos los valores de la carga que soportaba el suelo cuando el pistón se había hundido 2.5 mm y 5mm y los expresamos en tanto por ciento ( % ), tomando como índice CBR el mayor de los porcentajes calculados. |
