Wärmetechnik Skrip2
Karten in diesem Stapel (15)
- 1spec. Wärmekapazität cEntspricht der einem Stoff
bei gleich bleibenden Aggregatszustand zugeführte
Wärmemenge zur Temperaturerhöhung um 1 °C / 1K.
Einheit J/kgK bzw. kJ/kgK - 2Enthalpie:h (Wärmeinhalt) Energiezustand eines Stoffes.
Einheit: Bezogen auf 1 kg J/kg = Nm/kg = m²/s²
h = 0 J/kg für Wasser von 0 °C. - 3Wärmemenge:Q äquivalente Größe zu einer Arbeit oder Energie
Einheit J (Joule) = Nm = kgm²/s² - 4Wärmestrom Q mit Punkt:äquivalent zur Leistung oder Energiestrom

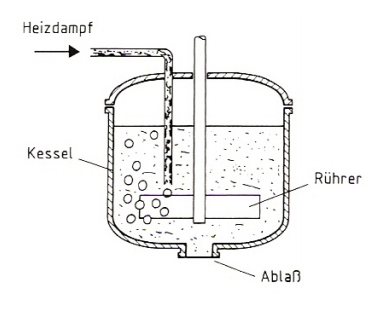

Einheit W (Watt) = J/s = Nm/s = kgm²/s³ - 5—Direkteinleitung von Dampf

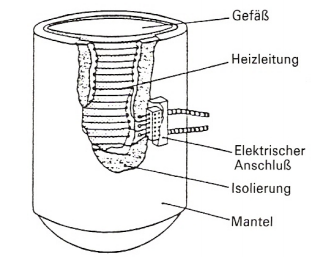

- 6—elektrische Widerstandsheizung

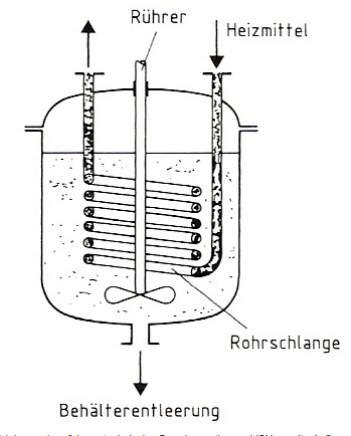

- 7—Innen liegende Heizwendeln

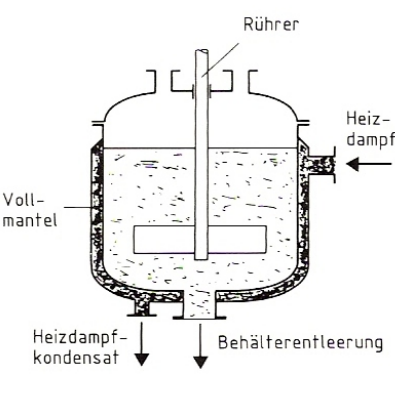

- 8—Mantelheizung

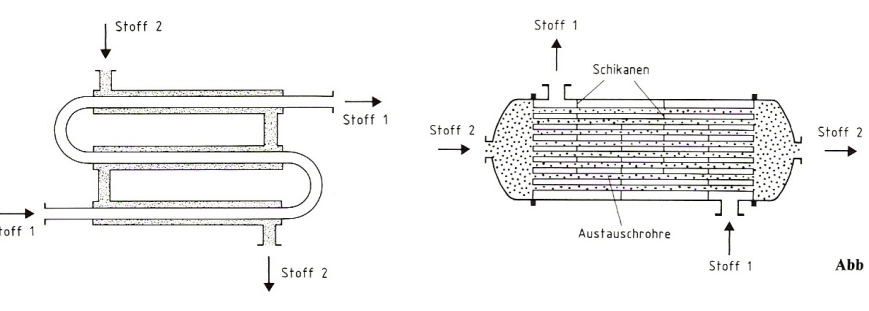

- 9Doppelrohr- bzw. Rohrbündelwärmetauscher Eigenschaften:Arbeiten unter sehr hohen Drücken und Temperaturen möglich.
Geeignet für hohe Viskositäten und pastöse stückige Güter.
- 10Wie fuknt. Wärmeaustausch:Zwei Massenströme unterschiedlicher T, durch
Wand getrennt, tauschen Wärme aus.
Temperaturen ändern sich entlang des Strömungsweges.
Verlauf abhängig von Gegen- bzw.
Gleichstrom, Massenströme, spec. Wärmen. - 11Prinzip von Gegenstrombetrieb:
- 12Prinzip von Gleichstrombetrieb:
- 13Erreichbare Wirkungsgrade der Wärmetauscher:Gleichstrom: th. max. 50 %
Gegenstrom: th. max. 100 %. Praktisch 88 – 95 %
= Gegenstrom effektiver! - 14Wie funktioniert ein Plattenwärmetauscher?
- 15Wie funktioniert ein Rohrbündelwärmetauscher?
