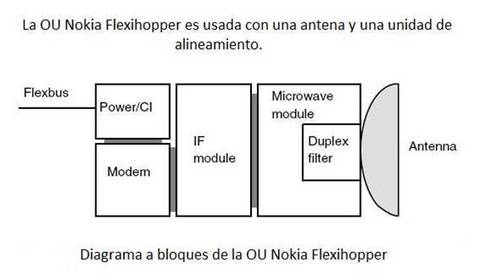

unidad radio bloques

2c7d1b05-8038-4aa7-8f5f-0b7e48a7399f (image/jpg)

Conformación de la Unidad Externa.

LA PARTE MAS IMPORTANTE DE LA UNIDAD EXTERNA (ODU), ES LA LLAMADA UNIDAD DE RADIO (OU), YA QUE A TRAVÉS DE ELLA SE REALIZA EL TRATAMIENTO DE LA SEÑAL EN BANDA BASE, MISMA QUE CONTIENE INTEGRADA LA INFORMACIÓN DE LOS SERVICIOS QUE SERÁN GESTIONADOS POR NUESTRO SISTEMA.

Caption: : OU-- UNIDAD DE RADIO

La unidad de RADIO incluye CINCO UNIDADES funcionales: * Unidad de alimentación (PSU).* Tarjeta Módem. * Unidad de frecuencia intermedia (IFU). * Unidad de Microondas (MWU). * Filtro dúplex.

db75910c-611e-40f9-9c51-3a3b0d6d051a (image/jpg)

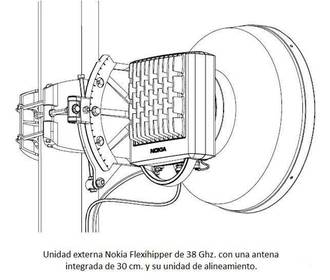

* Normalmente el radio se conecta directamente a pequeñas antenas (20,30 o 60 cm.) empleando una unidad de alineamiento que nos ayudara a obtener la mejor detección de señal.* Para conectarse a antenas mas grandes (90,120, 180 cm.) se emplea un adaptador de cierre.* En los casos anteriores no se requiere el uso de guías de onda.

Caption: :

000f02c5-46d5-4b78-a1e3-8a9f2b87a54b (image/jpg)

Caption: : ANTENA SEPARADA USANDO GUÏA DE ONDA FLEXIBLE

 *  Las antenas más grandes (240, 300 cm.) asi como las antenas de doble polarización, se pueden usar solamente como antenas separadas.

367a2d6e-8f3c-459c-93d3-f7b26533f911 (image/png)

*  Los tamaños de las antenas, según la frecuencia varían desde:    0.2, 0.3, 0.6, 0.9, 1.2, 1.8, 2.4 y 3.0 m.*  Antenas parabólicas de bajo perfil van de : 0.2 a 1.2 m.*  El material del plato es aluminio. *  Todas las antenas son conformadas con alimentadores montadas en el        compartimento (hub) para la alimentación directa de la misma. *  El cambio de polarización se realiza al aflojar los 4 tornillos que sujetan        al alimentador, se gira el mismo.

4b28b913-deb5-4110-af77-edce3d4fa582 (image/png)

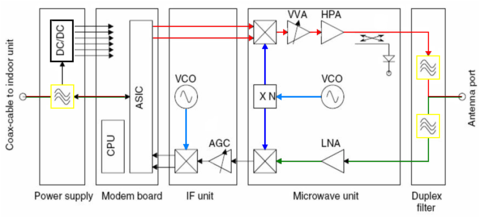

FASES DE LA SEÑAL EN LA U. RADIO

*  La unidad externa se conecta a la unidad interna por medio del Flexbus, el cual transporta, además de los datos de banda base, el voltaje requerido por la unidad externa para operar correctamente. *  Ya en el radio, la unidad de poder filtra el tráfico de datos que llega por medio del Flexbus y lo transfiere a la tarjeta Módem. *  Los voltajes DC necesarios se generan en la PSU y son enviados a otras unidades a través de la Módem.* La tarjeta módem se localiza en esta unidad de radio, la cual hace posible el uso más avanzado de los Loops de control entre el módem y las partes de R. F. ( Unidad de frecuencia Intermedia [IFU] y la unidad de microondas [MWU]).

Tratamiento de la señal en transmisión.

Tratamiento de la señal en transmisión (2)

*  El componente principal del módem es el diseño de salida ASIC, el cual consta de un modulador y un demodulador digital con un corrector de error hacia adelante (FEC).*  La interfaz entre el módem y la parte de R. F. es analógica. * El módem incluye también, un sistema de micro  procesador que se emplea para controlar la unidad de radio.*  Las funciones de R. F. se dividen en dos unidades, las unidades de FI y MWU*  La MWU incluye todos los circuitos de MWU, mientras quela IFU incluye los circuitos de FI requeridos.

Tratamiento de la señal en transmisión (3)

*  En el lado del Tx la arquitectura de la conversión directa se implementa para habilitar el uso de un oscilador local de micro onda. *   Después de la conversión de la señal, esta es  amplificada suficientemente para obtener niveles de potencia a máxima salida.*  Un detector compensador de temperatura de potencia, se emplea para monitorear el nivel de potencia, después del HPA y así, manejar el atenuador variable de voltaje (VVA) para obtener el nivel de potencia de salida requerida.

* En la parte de Rx  se utiliza una sencilla arquitectura de conversión de FI. * Después del LNA, la señal recibida es convertida a una baja frecuencia por la FI.* El AGC con un rango dinámico de 100 dB se utiliza para tener un nivel rms de potencia para el demodulador I/Q.* Esta unidad de radio cuenta con dos osciladores de amarre de fase.* En la MWU la frecuencia fundamental, es multiplicada para obtener la señal de fase de bajo ruido para el Tx; y el Rx para el convertidor de subida/bajada.* Debido a que la frecuencia es común del VCO para la Tx y Rx, la frecuencia de FI siempre es igual al espaciamiento dúplex.

Tratamiento de la señal en recepción.
