JASON HUERA

FOTORESISTENCIA

f10b2b0b-5064-45a8-bf18-5cd3a7523508 (image/jpg)

QUE ES LA FOTORESISTENCIA

Es un componente electronico. El LDR (Light Dependent Resistor) o resistencia dependiente de luz, es una resistencia que varía su resistencia en función de la luz que incide sobre su superficie. Cuanto mayor sea la intensidad de la luz que incide en la superficie del LDR menor será su resistencia y cuanto menos luz incida mayor será su resistencia.

FUNCIONAMIENTO

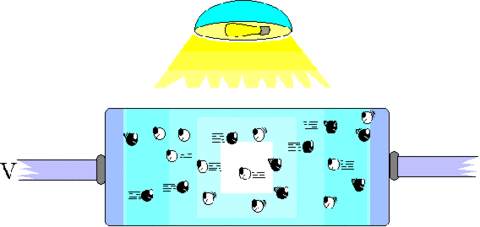

La resistencia depende de la luz cuando ingiera esta energia de iluminacion en un circuito o proyecyo esta energia libera electrones con lo cual el material se hace más conductor y cuando no hay energia iliminosa los electrones están firmemente unidos en los átomos que la conforman


MATERIAL DE FABRICACION

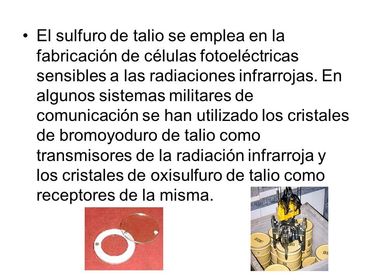

�Los materiales fotosensibles más utilizados para la fabricación de las resistencias LDR son, sulfuro de talio sulfuro de cadmiosulfuro de plomoseleniuro de cadmio

0c35f584-20de-42b3-8c48-45faceefeb73 (image/jpg)

VALOR OHMICO Si medimos entre sus extremos nos encontraremos que pueden llegar a medir en la oscuridad valores cercanos al MegaOhm (1MΩ) y expuestas a la luz mediremos valores en el entorno de los 100Ω.

APLICACIONES Se emplean en iluminación, apagado y encendido de alumbrado (interruptores crepusculares), en alarmas, en cámaras fotográficas, en medidores de luz. Las de la gama infrarroja en control de máquinas y procesos de contage y detección de objetos

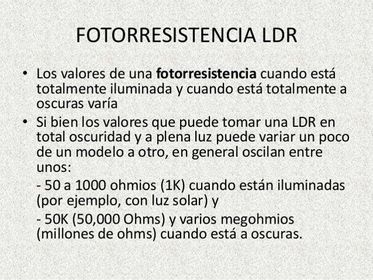

ACLARACION MAS PROFUNDA

33f69db6-52de-4d48-9095-72c15f56ab2a (image/jpg)

DONDE APLICAR UNA FOTORESISTENCIA

SE PUEDE ALPICAR EN PROYECTOS COMO EN LOS POSTES DE LUZ QUE TENEMOS EN LA CIUDAD DE IBARRA  EN PROTOBORAD PARA UNA RESEÑA EXPLICACION EN PROTEUS  ALARMAS ENTRE OTROS  EJEMPLOS EN GRAFICOS

FOTORESISTENCIA EN PROTOBOARD

8f5c0d19-a127-4269-8a33-2086b32a3306 (image/jpg)

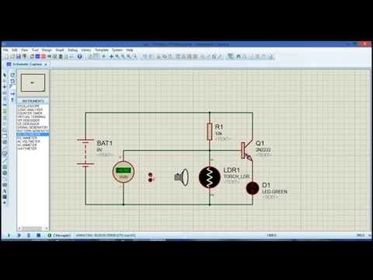

FORESISTENCIA EN PROTEUS

7e270ac3-465e-4efc-85b7-8556358e2b93 (image/jpg)

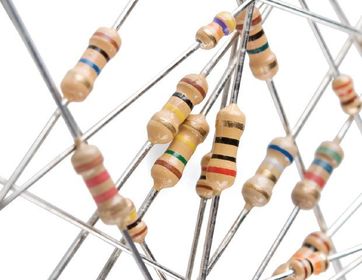

RESISTENCIA

df3d6579-caad-4a2a-92f3-2aa96164fac4 (image/jpg)

QUE ES UNA RESISTENCIA

Es toda opisicion que se encuentra la corriente a su paso por un circuito electrico cerrado atenuado o frenando el libre flujo de circulacion de las cargas electricas o electrones. Una resistencia eléctrica es la dificultad que opone un elemento al paso de corriente por un circuito. La Ley de Ohm simplificada nos dice que la resistencia es la proporcionalidad existente entre voltaje e intensidad, esto es R = V I

FUNCIONAMIENTO

Es la ausencia de conductor perfecto es decir posee la dificultad al paso de la corriente electrica es la resistividad y depende del material que forma el conductor.La ley de ohm establece que en todo conductor atravesado por una corriente electrica se produce una diferencia o caida de tension entre sus extremos que depende de la resistencia

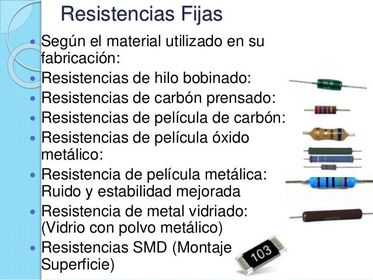

TIPOS DE RESISTENCIA

RESISTENCIA PELICULA DE OXIDO METALICO: Por lo general son muy similares a la resistencia de pelicula de carbono. Se utiliza en aplicaciones militares o donde se requiera gran fiabilidad porque la capa de oxido es muy resistente a daños mecanicos y a la corrosion en ambientes humedos

f6bd184f-6c84-46a4-a88f-d04f6151bc1b (image/jpg)

RESISTENCIA DE HILO BOBINADOFueron de los primeros tipos en fabricarse, y aún se utilizan cuando se requieren potencias algo elevadas de disipación. Están constituidas por un hilo conductor bobinado en forma de hélice o espiral (a modo de rosca de tornillo) sobre un sustrato cerámico

RESISTENCIA DE CARBONO PRENSADO Estos fueron tambien los primeros en elaborarse en los albores de la electronica estan construidas en su mayor parte por grafito de polvo el cual se prensa hasta formar un tubo

RESISTECIA DE PELICULA DE CARBONOEste tipo es muy habitual hoy dia y es utilizado para valores hasta de 2 watios se utiliza en un tubo ceramico como sustrado sobre el que se deposita una pelicula de carbono

RESISTENCIA DE PELICULA METALICA Este tipo de resistencia es el que mayoritariamente se fabrica hoy día, con unas características de ruido y estabilidad mejoradas con respecto a todas las anteriores. Tienen un coeficiente de temperatura muy pequeño, del orden de 50 ppm/°C (partes por millón y grado Centígrado). También soportan mejor el paso del tiempo, permaneciendo su valor en ohmios durante un mayor período de tiempo.

DE QUE ESTA HECHO UNA RESISTENCIA
