CONCEPTO 1) LA ELECTRICIDAD 2) LA ELECTRIZACIÓN 3) CARGAS ELÉCTRICAS 4) CONSERVACIÓN DE CARGAS 5) CONDUCTORES Y AISLANTES 6) CARGAS POR CONTACTO Y INDUCCIÓN  7)POLARIZACIÓN DE CARGA 8) FUERZAS ENTRE CARGAS

El electromagnetismo es la parte de la electricidad que estudia la relación entre los fenómenos eléctricos y los fenómenos magnéticos. Los fenómenos eléctricos y magnéticos fueron considerados como independientes hasta 1820, cuando su relación fue descubierta por casualidad. Así, hasta esa fecha el magnetismo y la electricidad habían sido tratados como fenómenos distintos y eran estudiados por ciencias diferentes. Sin embargo, esto cambió a partir del descubrimiento que realizó Hans Chirstian Oersted , observando que la aguja de una brújula variaba su orientación al pasar corriente a través de un conductor próximo a ella. Los estudios de Oersted  sugerían que la electricidad y el magnetismo eran manifestaciones de un mismo fenómeno: las fuerzas magnéticas proceden de las fuerzas originadas entre cargas eléctricas en movimiento.

Magnetismo1 (image/jpeg)

ELECTROMAAGNETISMO

La Carga Eléctrica es aquella propiedad de determinadas partículas subatómicas que se produce cuando se relacionan unas con otras, esta interacción es electromagnética y se hace con las cargas positivas y negativas de la partícula. Cualquier elemento considerado materia tiene un conjunto de cargas, positivas, negativas y fraccionadas (Quarks), existe un movimiento de las partículas que contiene este elemento y genera a su vez un campo electromagnético que interactúa con su entorno, lo que lo rodea también tiene electromagnetismo por lo que la interacción entre campos es constante. La Carga Eléctrica es una unidad del Sistema Internacional de Unidades, se define como: “La cantidad de carga que pasa por la sección transversal de un determinado conductor eléctrico durante el lapso de un segundo y cuando la corriente eléctrica es de un amperio.” Existen dos tipos de cargas electricas, cargas positivas y cargas negativas, según la Ley de Coulomb, se establece que las cargas iguales se repelen, las cargas diferentes se atraen. Todo depende según la afirmación del físico que escribió la ley, de la sobre o por el cuerpo cargado de electricidad.

Carga Electrica 1 (image/jpeg)

Caption: : A través de la Ley de Coulomb se puede deducir el valor de las cargas, la fórmula es:

CARGA ELÉCTRICA

En la Grecia clásica se estudió un fenómeno especial: la propiedad que tenían ciertos cuerpos de atraer objetos livianos después de haber sido frotados con un tejido, inicialmente se creía que el ámbar (resina fósil) era el único material que presentaba esta propiedad. Thales de Mileto realizó experimentos en los cuales demostró que el ámbar, después de ser frotado con la piel de un animal, atraía ciertas semillas. Thales creía que el ámbar tenía una propiedad vital. Pero en el siglo XVI, el físico inglés William Gilbert descubrió que otras sustancias también podían adquirir la propiedad reseñada. A estas sustancias las denominó sustancias eléctricas y a la propiedad la denominó electricidad, palabra que deriva del griego elektron (ámbar). Gilbert descubrió que existían dos tipos de carga: un tipo era la que adquiría el vidrio, electricidad vítrea, y otra la correspondiente al ámbar y otros cuerpos semejantes a la que denominó electricidad resinosa. Posteriormente, en 1733, el físico francés Charles du Fay, estudió las interacciones repulsivas de la electricidad, y encontró que materiales electrizados del mismo tipo se repelían.

1) ELECTRICIDAD

La Electricidad es una propiedad física de la materia. Consiste en aquella interacción negativa o positiva existente entre los protones y los electrones de la materia. El origen etimológico de la palabra es Griego, quienes la estudiaron en esta civilización la llamaron “Ámbar” por el color tan versátil y luminoso que presentaba, sin embargo el término fue introducido en la sociedad científica por primera vez por el científico inglés William Gilberten el Siglo XVI para describir el fenómeno de interacción de energía entre partículas. Debemos tener en cuenta el significado de dos términos más en el estudio de la electricidad, la corriente eléctrica es una magnitud física, que describe la cantidad de electricidad que pasa a través de un conductor. Existen dos tipos de corrientes, que son: La continua, que no es interrumpida por ningún lapso de vacío, debido a que es en un solo sentido. La otra es la alterna, que se alterna en dirección y no es constante.

La electricidad generada por el hombre es creada por turbinas, condensadores y maquinarias que se basan en la fuerza de la naturaleza para funcionar, como las represas, que utilizan la fuerza de grandes cantidades de agua para generar la corriente que abastece grandes ciudades. Pero el planeta tierra es también capaz de generar ella misma electricidad, esos rayos, centellas y relámpagos que vemos en el cielo en medio de una tormenta son descargas eléctricas generadas por el choque de enormes cúmulos de materia y energía. A esto se le denomina corriente eléctrica natural y puede ser aprovechada por el hombre con pararrayos y conductores súper resistentes capaces de absorber el impacto de una descarga de tal magnitud.

1) ELECTRICIDAD

INTRODUCCION A LA ELECTRICIDAD/Fundamentos de electricidad (Embed)

Caption: : Ver vídeo para entender mas

Cuando a un cuerpo se le dota de propiedades eléctricas, es decir, adquiere cargas eléctricas, se dice que ha sido electrizado.  La electrización es uno de los fenómenos que estudia la electrostática. Para explicar como se origina la electricidad estática, hemos de considerar que la materia está hecha de átomos, y los átomos de partículas cargadas, un núcleo rodeado de una nube de electrones. Normalmente, la materia es neutra (no electrizada), tiene el mismo número des cargas positivas y negativas.  Algunos átomos tienen más facilidad para perder sus electrones que otros. Si un material tiende a perder algunos de sus electrones cuando entra en contacto con otro, se dice que es más positivo en la serie Triboeléctrica. Si un material tiende a capturar electrones cuando entra en contacto con otro material, dicho material es más negativo en la serie triboeléctrica.

2) ELECTRIZACIÓN

Image003 (image/gif)

G (binary/octet-stream)

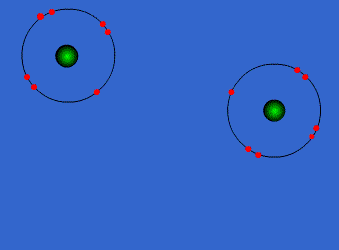

Caption: : En la siguiente figura, se representa la composición eléctrica de un cuerpo neutro y un cuerpo cargado. Se puede observar que: ✓ Si un cuerpo tiene carga negativa es porque ha ganado electrones de otros cuerpos y, por tanto, posee más electrones que protones. ✓ Si un cuerpo tiene carga positiva es porque ha cedido electrones a otros cuerpos y, por tanto, posee menos electrones que protones.

Física - Métodos de electrización (Embed)

2) ELECTRIZACIÓN

D (binary/octet-stream)

En la escuela hemos frotado el bolígrafo con nuestra ropa y hemos visto como atrae a trocitos de papeles. En las experiencias de aula, se frotan diversos materiales, vidrio con seda, cuero, etc.. Se emplean bolitas de sauco electrizadas para mostrar las dos clases de cargas y sus interacciones. De estos experimentos se concluye que:  1. La materia contiene dos tipos de cargas eléctricas denominadas positivas y negativas. Los objetos no cargados poseen cantidades iguales de cada tipo de carga.  2. Cuando un cuerpo se frota la carga se transfiere de un cuerpo al otro, uno de los cuerpos adquiere un exceso de carga positiva y el otro un exceso de carga negativa. En cualquier proceso que ocurra en un sistema aislado la carga total o neta no cambia. 3. Los objetos cargados con carga del mismo signo, se repelen.  4. Los objetos cargados con cargas de distinto signo, se atraen.

3) ELECTRIZACIÓN

3) CARGAS ELÉCTRICAS

El norteamericano Benjamín Franklin, quien realizó distintos descubrimientos en el campo de la electricidad, sugirió la existencia de un único tipo de carga o fluido eléctrico. Cuando la cantidad de la misma en un cuerpo era superior a lo normal, este presentaba electricidad positiva, la adquirida por el vidrio; y cuando la misma era inferior a lo normal, el cuerpo tenía electricidad negativa, la adquirida por el ámbar. La magnitud física que nos indica la cantidad de esa propiedad de la materia se denomina carga eléctrica o, simplemente, car La unidad de la carga eléctrica en el SI se denomina coulomb o culombio su símbolo es C Franklin propuso que las fuerzas ejercidas entre cuerpos electrizados eran acciones a distancia, unas de tracción y otras de repulsión, cuya ocurrencia dependía del tipo de electrización de dichos cuerpos. En la actualidad, existen dos tipos de carga a las que por convenio, se les denomina cargas positivas y cargas negativas, y por convenio, se considera como carga eléctrica negativa la que tiene el electrón, mientras la carga del protón se considera como positiva.

Tipos De Cargas Electricas (image/png)

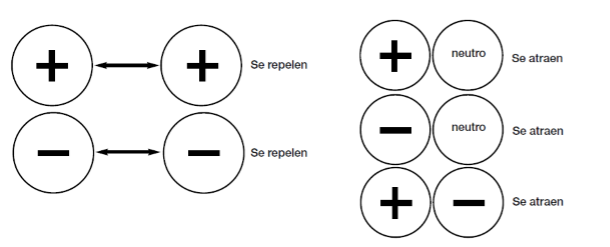

Caption: : Como ya sabes, todos los cuerpos están formados por átomos. En los átomos existen protones, que poseen carga positiva y electrones, con carga negativa. Los protones y los neutrones (partículas sin carga eléctrica) se encuentran en el núcleo, mientras que los electrones se encuentran en el exterior del núcleo. Cada protón (todos iguales) tienen la misma cantidad de carga eléctrica que un electrón (también iguales entre sí), aunque de diferente signo

17 (image/jpeg)

Cuando se acerca un cuerpo cargado eléctricamente, las cargas eléctricas dentro de la varilla se redistribuyen y se observa que las laminillas se separan. El efecto es el mismo cuando se le acerca un cuerpo cargado positivamente que cuando se le acerca un cuerpo cargado negativamente. Por tal razón, el electroscopio permite detectar si un cuerpo está cargado eléctricamente, aunque no permite detectar el tipo de carga eléctrica que posee

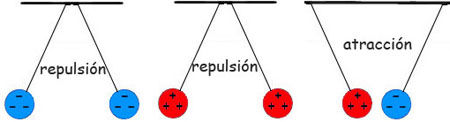

Caption: : Se puede observar que entre las cargas eléctricas surgen fuerzas de atracción o de repulsión y el que surja una u otra clase de fuerzas se debe a la característica propia (positiva o negativa) de las cargas que interactúan. La existencia de la carga eléctrica en un cuerpo se pone de manifiesto mediante un electroscopio, dispositivo que consiste en un objeto que se carga al ponerlo en contacto con un cuerpo cargado, de manera que se observa la repulsión entre cuerpos cargados con el mismo tipo de electricidad.

3) CARGAS ELÉCTRICAS

Cuando la fuerza eléctrica que mantiene unidos los electrones al núcleo disminuye, la distancia entre estos y el núcleo aumenta, por lo tanto, aquellos electrones que se encuentran débilmente unidos a los átomos, en algunos materiales, pueden ser liberados o transferidos a otros cuerpos. Es decir, que si un cuerpo tiene carga positiva o carga negativa es porque se ha redistribuido su carga eléctrica. En estas redistribuciones se cumple el principio de conservación de la carga. Este principio indica que la cantidad de carga eléctrica en un sistema aislado es constante, es decir, se conserva, ya que puede presentarse un intercambio o movimiento de carga de un cuerpo a otro, pero no se crea ni se destruye. Por otra parte, la carga eléctrica está cuantizada. Es decir, existe una cantidad mínima de carga y la carga existente en cualquier cuerpo es un múltiplo de esta cantidad. Por otra parte, la carga eléctrica está cuantizada. Es decir, existe una cantidad mínima de carga y la carga existente en cualquier cuerpo es un múltiplo de esta cantidad

Fourmula (binary/octet-stream)

Caption: : La carga mínima o carga elemental es la carga del electrón representada por la letra e. Cualquier otra carga eléctrica, ya sea positiva o negativa, será igual a la carga de un número entero de electrones. Como la unidad de carga en el SI es el culombio (C) su equivalencia con la carga del electrón es:

4) CONSERVACIÓN DE CARGA

5) CONDUCTORES Y AISLANTES

conductores. semiconductores y aislantes (Embed)

En los fenómenos eléctricos se observa que el comportamiento de la materia respecto a la transmisión de electricidad es muy diverso. Existen medios materiales en los que las cargas eléctricas no se transmiten, estas sustancias son denominadas aislantes o dieléctricos. Entre ellos se encuentran la seda, el vidrio, la madera, la porcelana, etc. Por el contrario, hay otros materiales en los que las cargas eléctricas se transmiten con facilidad. En este caso se dice que los medios son conductores. Los medios conductores más característicos son los metales. Algunos elementos como el silicio o el germanio presentan una oposición intermedia entre los aislantes y los conductores, pero distinta. A estos elementos se les denomina semiconductores. El aire y la mayoría de los gases normalmente son malos conductores, ya que solo conducen electricidad en ocasiones especiales. Los semiconductores se utilizan en la construcción de transistores y son de gran importancia en la electrónica.

Caption: :

5) CONDUCTORES Y AISLANTES

La electricidad es una forma de energía que se puede trasmitir de un punto a otro. Todos los cuerpos presentan esta característica, que es propia de las partículas que lo forman, pero algunos la trasmiten mejor que otros. Los cuerpos, según su capacidad de trasmisión de la corriente eléctrica, son clasificados en conductores y aisladores.

Conductores son los que dejan traspasar a través de ellos la electricidad. Entre éstos tenemos a los metales como el cobre. En general, los metales son conductores de la electricidad Aisladores o malos conductores , son los que no permiten el paso de la corriente eléctrica, ejemplo: madera, plástico, etc. La pila es un sistema que transforma la energía química en energía eléctrica. En el interior de la pila se está produciendo una reacción química entre el cinc (metal) y un ácido, que genera el flujo de electricidad. Para saber si algún elemento no identificado, metal u otro que no se sepa su procedencia, es conductor o no, o si tiene electricidad o no, jamás debe hacerse al tacto de las manos. Para ello hay instrumentos especiales.

6) CARGA POR CONTACTO Y INDUCCION

Descarga Elctrica 4 728 (image/jpeg)

Inducción (image/jpeg)

Clase 1: Electrostática- Carga por contacto (Embed)

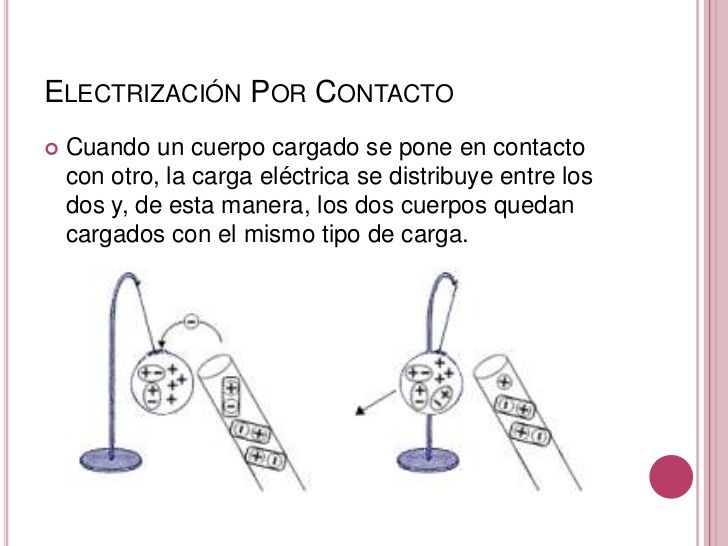

Carga por contacto: Al poner en contacto un cuerpo electrizado con otro sin carga eléctrica, se genera un paso de electrones entre el primer cuerpo y el segundo, produciéndose la electrización de este último. Por ejemplo, cuando frotas un esfero plástico y lo acercas a algunos trozos de papel, estos se adhieren al esfero, pero al cabo de unos segundos, se desprenden. Esto se debe a la transferencia de electrones libres desde el cuerpo que los tiene en mayor cantidad hacia el cuerpo que los tiene en menor proporción, manteniéndose este flujo hasta que la magnitud de la carga sea la misma en ambos cuerpos.

6) 6.1 CARGA POR CONTACTO

CARGA POR INDUCCIÓN (Wendy Jaramillo) (Embed)

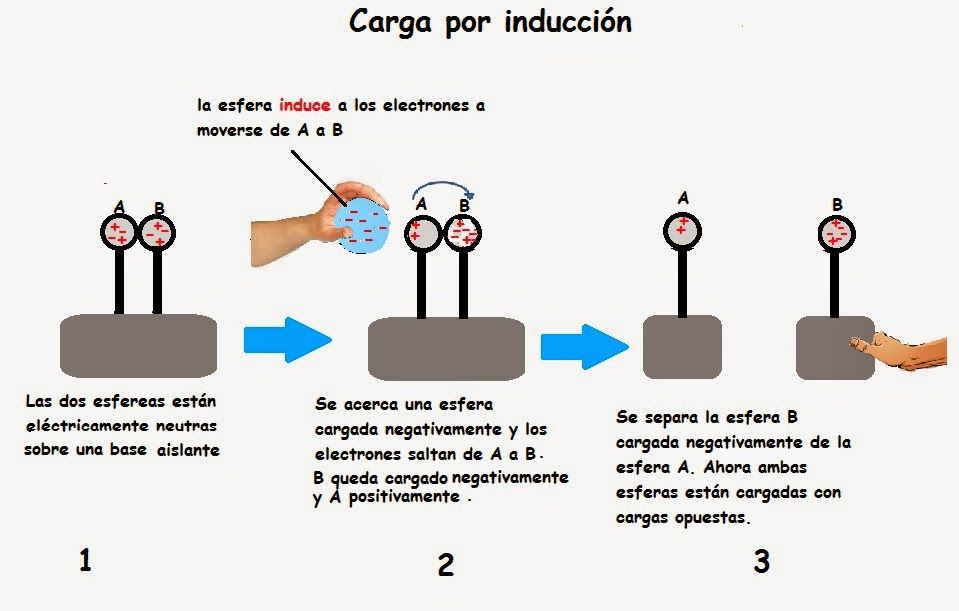

Carga por inducción: Al aproximar un cuerpo cargado a otro cuerpo, preferiblemente conductor, que no está cargado, este cuerpo se polariza, es decir, una de sus partes se carga positivamente y la otra, negativamente. El fenómeno se debe a que el cuerpo cargado atrae las cargas de distinto signo y repele a las del mismo signo. Ahora, si se toca con un dedo el conductor polarizado la porción de carga negativa se desplazará a través de nuestro cuerpo, y de esta manera, la carga positiva se redistribuirá quedando el cuerpo cargado eléctricamente. Este procedimiento de cargar objetos eléctricamente se denomina carga por inducción. En la siguiente figura, se muestra la carga de un electroscopio por inducción.

6) 6.2 CARGA POR INDUCCIÓN

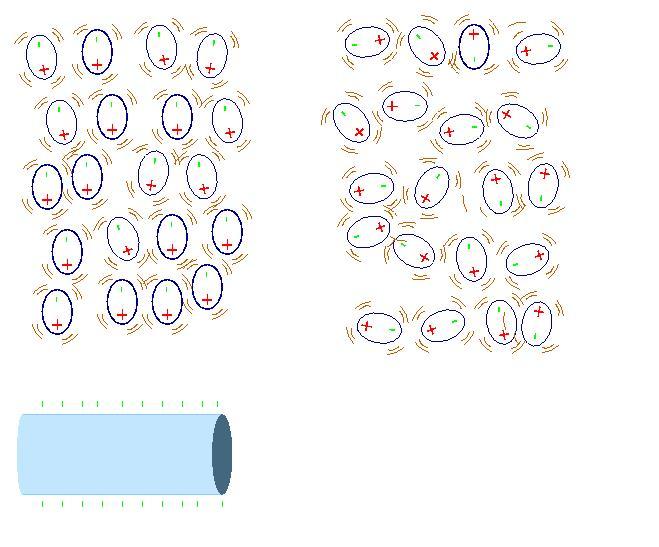

La inducción no se limita a los conductores, cuando acercamos una barra cargada a un aislante no hay electrones libres que puedan desplazarse por el material aislante; lo que ocurre es un reordenamiento de las posiciones de las cargas dentro de los propios átomos y moléculas. Por inducción un lado del átomo o molécula se hace ligeramente mas positivo o negativo que el lado opuesto por lo que decimos que el átomo está eléctricamente polarizado. Si, por ejemplo, la barra es negativa, entonces el lado positivo del átomo o molécula se orienta hacia la barra y el lado negativo queda orientado en sentido contrario. Se presenta el fenómeno de polarización cuando trozos de papel neutros son atraídos por un objeto cargado o cuando se coloca un globo cargado en una pared.

7) POLARIZACION DE LA CARGA

Polarizacion2 (image/jpeg)

8) 8.1 FUERZAS ENTRE CARGAS

LEY DE COULUMB Los cuerpos cargados experimentan una cierta interacción de atracción o de repulsión entre ellos. La fuerza que caracteriza esta interacción depende de las distancias entre los cuerpos y de la cantidad de carga eléctrica. El físico francés Charles Coulomb , utilizando una balanza de torsión, estudió las fuerzas con las que se atraían o repelían los cuerpos cargados. Estas fueron sus conclusiones: ❖ Las fuerzas eléctricas aparecen sobre cada una de las dos cargas que interactúan, y son de igual magnitud e igual línea de acción, pero de sentidos opuestos. ❖ Las fuerzas eléctricas dependen de los valores de las cargas. Cuanto mayor sean esos valores, mayor será la fuerza con la que se atraen o repelen. ❖ Las fuerzas eléctricas dependen de la distancia que separa las cargas: cuanto mayor sea esa distancia, menor será la fuerza entre ellas. ❖ Las fuerzas eléctricas dependen del medio en el que están situadas las cargas. No es igual la fuerza entre dos cargas cuando están en el vacío que cuando están en otro medio material, como el aceite o el agua.

Formula 1 (binary/octet-stream)

Caption: : Las fuerzas eléctricas de atracción o de repulsión entre dos cargas puntuales, q1 y q2, es directamente proporcional al producto de las cargas e inversamente proporcional al cuadrado de la distancia que las separa. Esta ley se expresa como: La constante K es la constante electrostática, se expresa en N . m2 /C2 y su valor depende del medio material en cual se encuentran las cargas. En el vacío la constante electrostática tiene un valor de K = 9 x 109 N . m2 /C2 . El enorme valor de la constante electrostática nos indica que las fuerzas eléctricas son intensas. Si la fuerza tiene signo menos, indica una fuerza de atracción entre las dos cargas y si es de signo positivo indica una fuerza de repulsión.

8) 8.2 FUERZAS ENTRE CARGAS

Formula 2 (binary/octet-stream)

Caption: : La fuerza eléctrica depende de la constante electrostática K, la cual se definió para el vacío y que, en términos prácticos, es la misma para el aire. Si el medio es otro, esta constante presenta variaciones notables de tal forma que la fuerza electrostática entre los cuerpos cargados presenta variaciones. Según el medio, la constante electrostática K, se expresa como:

Formula 3 (binary/octet-stream)

Caption: : La constante kd es la constante dieléctrica del medio material y no tiene unidades. En la tabla se muestran algunos valores para la constante dieléctrica.
