Propagación

Atenuación Absorción Refracción Reflexión Difracción Interferencia Primer Kahoo

e8f482e4-c665-4158-a0c6-0f90d595ed7e (image/jpg)

Pie de foto: : Propagación de señales

Propagación

Hace referencia al hecho de realizar o generar algún evento y el mismo llegue a diferentes lugares o sitios.La propagación esta expuesta a varios fenómenos que la afectan como son:AtenuaciónAbsorcionRefracciónReflexionDifraccionInterferencia

48784c8c-c96a-45ef-ba63-9a00bd59d68c (image/jpg)

Pie de foto: : Ejemplo clásico de propagación

Atenuación

Es un fenómeno que tiene por efecto la perdida de la energía de una señal debido a la distancia a medida que la onda se aleja de la fuente.Las ondas se alejan cada vez mas entre si, por lo tanto la cantidad de ondas por unidad de área es menor. Por tal razón, para que llegue la señal con suficiente energía es necesario el uso de amplificadores o repetidores.

b96d90ff-c1f5-4f4e-aee5-7ffabb1fd1e3 (image/jpg)

Absorción

La atmósfera esta compuesta por átomos y moléculas de sustancias gaseosas, liquidas y solidas que deterioran la señal al absorber poco a poco parte de la energía de una onda electromagnética que viaja de un lugar a otro.Una vez que la energía es absorbida por dichos elementos se pierde, causando atenuación en la intensidad de voltaje y en el campo magnético, resultado en la atenuación de la densidad de potencia.


Pie de foto: : B. Absorción

Refracción

La refracción es el desvío de una trayectoria de un rayo al pasar con dirección oblicua por medios de diferente densidad.Existen los llamados indices de refracción que es una medida para saber cuánto se reduce la velocidad de la luz (o de otras ondas tales como ondas acústicas) dentro del medio.

bc1c9727-bbbd-44e1-a337-c12476ea7fb5 (image/jpg)

Reflexión

Este fenómeno se produce al chocar un frente de onda en la frontera de dos medios contiguos, lo que produce que parte o toda la potencia incidente se refleje.Las velocidades de onda incidente y reflejada son iguales siempre que permanezcan en el mismo medio, los ángulos de incidencia y de reflexión también son iguales, lo que varia es la intensidad de voltaje reflejado, el cual es menor respecto al incidente.

b5bae7bc-7c54-4cc7-84fc-46c0c61bb24a (image/png)

Pie de foto: : Ejemplo de una reflexión en una cuerda

Difracción

Es la redistribución de la energía en el frente de onda la pasar por la orilla de un objeto opaco, este fenómeno es el que permite que una onda se propague en torno a las esquinas de tal objeto.Cada fuente secundaria irradia en todas las direcciones, a pesar de eso el frente de onda sigue su dirección original y no se reparte, por que la anulación de ondas secundarias se hace en todas las direcciones, excepto en la dirección en la que avanza la onda por tanto el frente de onda permanece plano.


Pie de foto: : Ejemplo con una vela

Interferencia

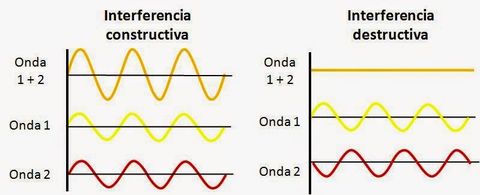

La interferencia se refiere a un principio, como es la superposición de ondas en un punto dado.Este principio también afirma que la intensidad de voltaje en un punto dado es el resultado de sumar los vectores de las ondas individuales, generandose así un reforzamiento de intensidad.Siempre que la diferencias de las distancias recorridas de las ondas directa y reflejada es un múltiplo entero e impar de la media longitud de onda se producirá una anulación de la intensidad.


Conceptos generales

AntenasPresupuesto de potenciaPerdidas en el espacio libreMargen de desvanecimientoUmbral de recepciónSensibilidadSegundo Kahoo


Pie de foto: : Antenas

Antenas

Una antena es un dispositivo o elemento que tiene la función de un transductor, el cual toma un tipo de energía a la entrada y la transforma en otra forma de energía diferente a la salida, este elemento genera y recoge ondas electromagnéticas.Cuando genera ondas electromagnéticas, convierte señales eléctricas en ondas electromagnéticas y cuando recoge ondas electromagnéticas las transforma en señales eléctricas.

b444b746-13f2-46cc-9119-ce2e3bc71525 (image/jpg)

Presupuesto de potencia

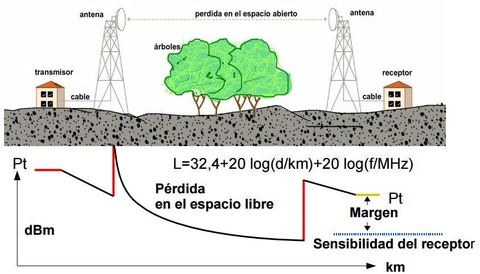

Un presupuesto de potencia para un enlace punto a punto se define como el calculo de ganancias y perdidas desde el radiotransmisor o fuente de la señal que emite la onda electromagnética, a través de cables, conectores o el espacio libre hacia el receptor.Para elegir el equipamiento adecuado es necesario realizar el presupuesto de potencia.

Pérdidas en el espacio libre

Se producen al propagarse la onda por el vacío y en linea recta sin tomar en cuenta la absorción ni reflexión de energía en objetos cercanos.Esta perdida que más bien debería llamar perdidas por dispersión se producen por el reparto de la energía la misma que a mayor distancia de la fuente es menor y mas cercar de la fuente de energía es mayor.

51e9ec13-8945-4054-86df-a6392ed96981 (image/jpg)

Margen de desvanecimiento

Se define como una perdida adicional, son las perdidas intermitentes en la intensidad de la señal provocadas por perturbaciones meteorológicas, como la lluvia, nieve, trayectos múltiples de transmisión y por la superficie irregular de la tierra que afectan la propagación de las ondas electromagnéticas.

105b0351-88c5-4e89-8593-cc5b78ac8aa1 (image/jpg)

Pie de foto: : Ejemplo

Umbral de recepción

Es un valor de referencial de potencia que tiene el equipo receptor, aquellos valores de señal por encima de este, se puede decir que lograrán establecer una comunicación inalámbrica confiable.


Pie de foto: : Umbral de recepcion de radio

La sensibilidad

La sensibilidad de un receptor es el nivel mínimo de señal de radio frecuencia que puede detectarse en la entrada del receptor y todavía producirá una señal de información demodulada que pueda ser útil.Se puede decir que la sensibilidad identifica el valor mínimo de potencia necesario para decodificar bit lógicos y lograr alcanzar cierta tasa de bits.

fa2ff60f-fa37-44a6-966c-e3747d86980d (image/jpg)

Componentes de las Estaciones Terrestres (ET)Transmisor Moduladores Convertidores elevadores (C/E) Amplificadores de potencia Receptor Amplificador de bajo ruido Divisor de canalización Convertidor reductor (C/R) Demodulador Tercer Kahoo
