GEOMETRÍA DE LA PROYECCIÓN
- Nitidez y resolución
de la imagen
- Nitidez
- Calidad con que se aprecia el límite entre 2 estructuras
- Penumbra
- Zona borrosa en la imagen
- Pérdida de nitidez
- Zona borrosa en la imagen
- Calidad con que se aprecia el límite entre 2 estructuras
- Resolución
- Grado en el que en una radiografía se pueden diferenciar objetos próximos
- Grado en el que en una radiografía se pueden diferenciar objetos próximos
- Características
diferentes pero
interdependientes

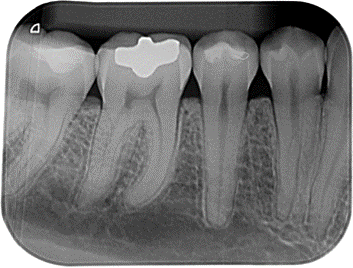

- Ejemplo de imagen nítida y con buena resolución
- Métodos para
minimizarla pérdida
de nitidez
- Utilizando un punto focal efectivo lo más pequeño posible
- Incrementando la distancia entre el punto focal y el objeto
- Usando un cilindro largo de extremo abierto
- Usando un cilindro largo de extremo abierto
- Disminuyendo la distacia entre el objeto y la película
- Utilizando un punto focal efectivo lo más pequeño posible
- Nitidez
- Distorsión del tamaño de la imagen
- Aumento de tamaño de la imagen de la radiografía
- En comparación con el tamaño real del objeto
- En comparación con el tamaño real del objeto
- Las trayectorias divergentes de los fotones de un haz de rayos x
- Producen agrandamiento de la imagen
- Producen agrandamiento de la imagen
- Dependerá de las distancias relativas
- Entre punto focal y película
- Entre objeto y película
- Entre punto focal y película
- Aumento de tamaño de la imagen de la radiografía
- Distorsión de la forma de la imagen
- Resultado de la ampliación desigual de
diferentes partes de un mismo objeto
- Cuando no todas las partes de un objeto
están a la misma distacia del punto focal
- Cuando no todas las partes de un objeto
están a la misma distacia del punto focal
- Para minimizar la distorsión
de forma se debe
- Colocar la película paralela al eje longitudinal del objeto
- Orientar el rayo central de forma perpendicular al objeto y a la película
- Colocar la película paralela al eje longitudinal del objeto
- Resultado de la ampliación desigual de
diferentes partes de un mismo objeto
- Técnicas de paralelismo y de bisectriz del ángulo
- Técnica de la bisectriz del ángulo
- Método para alinear el haz de rayos X y la película
con los dientes y la mandíbula
- Método para alinear el haz de rayos X y la película
con los dientes y la mandíbula

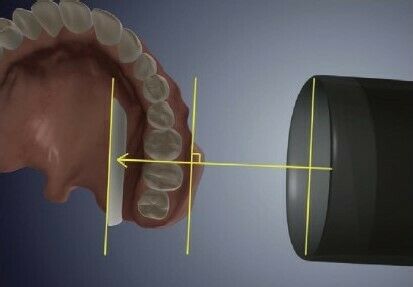

- Técnica de paralelismo
- Se coloca la película en paralelo con el eje longitudinal del diente
- Minimiza la distorsión de la imagen
- Incorpora mejor los principios de obtención de imágenes
- Se debe colocar la película hacia la mitad de la cavidad oral, alejada de los dientes
- Se coloca la película en paralelo con el eje longitudinal del diente
- Técnica de la bisectriz del ángulo
- Localización de objetos
- Elaboración de información
tridimensional a partir de radiografías
- Métodos para conseguir
información tridimensional
- Empleo de la técnica de desviación del tubo
- También llamada la regla del objeto bucal y regla de Clark
- Basada en que las posiciones de los objetos cambian según el ángulo de proyección
- También llamada la regla del objeto bucal y regla de Clark
- Utilización de 2 placas perpendiculares entre sí
- Se localiza un objeto en o en torno a los maxilares en 3 dimensiones
- Técnica útil para la mandíbula
- Se localiza un objeto en o en torno a los maxilares en 3 dimensiones
- Empleo de la técnica de desviación del tubo
- Elaboración de información
tridimensional a partir de radiografías
