| Question | Answer |
| CBT"GUADALUPE VICTORIA" NOMBRE DEL PROFRE:José Antonio González Hernández cableado estructurado POR: FERNANDO JAVIER ARELLANO OCAMPO SILVIA VASQUEZ SALDAÑA | cableado estructurado |
| Cableado Estructurado | Es el cableado de un edificio o una serie de edificios que permite interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de los diferentes servicios que dependen del tendido de cables como datos, telefonía , control, etc. |

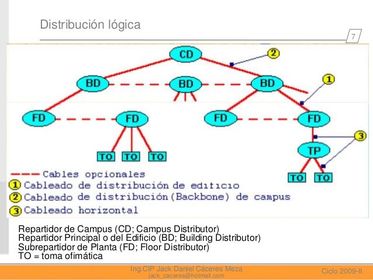

| Componentes del cableado estructurado | • Area de trabajo. • Cableado horizontal. • Armario de telecomunicaciones (racks, closet). • Cableado vertical. • Sala de equipos. • Backbone de Campus |
| Cableado de campus | Cableado de todos los distribuidores de edificios al distribuidor de campus. |

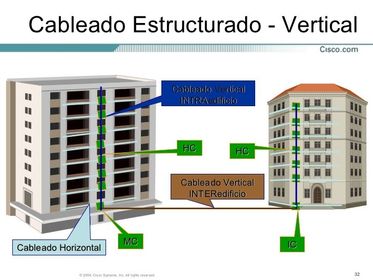

| Cableado Vertical | Cableado de los distribuidores del piso al distribuidor del edificio. |

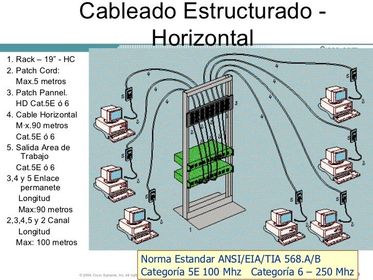

| Cableado Horizontal | Cableado desde el distribuidor de piso a los puestos de usuario. |
| componentes del cableado estructurado horizontal | No se permiten puentes, derivaciones y empalmes a lo largo de todo el trayecto del cableado. • Se debe considerar su proximidad con el cableado eléctrico que genera altos niveles de interferencia electromagnética (motores, elevadores, transformadores, etc.) y cuyas limitaciones se encuentran en el estándar ANSI/EIA/TIA 569. • La máxima longitud permitida independientemente del tipo de medio de Tx utilizado es 100m = 90 m + 3 m usuario + 7 m patch pannel. |

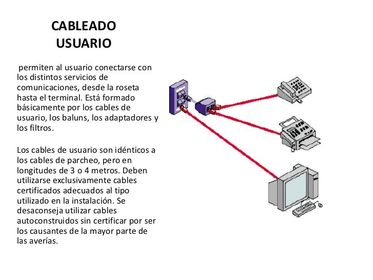

| Cableado de Usuario | Cableado del puesto de usuario a los equipos |
| Categorías | Cableado de categoría 1 : Descrito en el estándar EIA/TIA 568B. El cableado de Categoría 1 se utiliza para comunicaciones telefónicas y no es adecuado para la transmisión de datos. Cableado de categoría 2 : El cableado de Categoría 2 puede transmitir datos a velocidades de hasta 4 Mbps. Cableado de categoría 3 : El cableado de Categoría 3 se utiliza en redes 10BaseT y puede transmitir datos a velocidades de hasta 10 Mbps. |
| Categorías | Cableado de categoría 4 : El cableado de Categoría 4 se utiliza en redes Token Ring y puede transmitir datos a velocidades de hasta 16 Mbps. Cableado de categoría 5 : El cableado de Categoría 5 puede transmitir datos a velocidades de hasta 100 Mbps. O 100 BaseT Cableado de categoría 6: Redes de alta velocidad hasta 1Gbps (Equipos) |

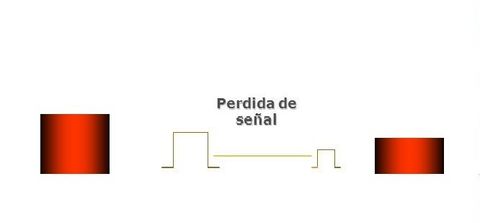

| Atenuación | La Atenuación es un parámetro importante del cable de par trenzado. Se expresa normalmente en dB (decibeles) y expresa la perdida de amplitud de la señal a lo largo del cable. |
| Atenuación - Causas | • Características eléctricas del cable • Materiales y construcción. • Perdidas de inserción debido a terminaciones y imperfecciones • Reflejos por cambios en la impedancia • Frecuencia (las perdidas son mayores a mayor frecuencia) • Temperatura • Longitud del enlace • Humedad • EnvejecimientoNEXT • Interferencia entre pares, es un ef |
| Capacidad | La capacidad puede distorsionar la señal en el cable: mientras más largo sea el cable, y más delgado el espesor del aislante, mayor es la capacidad, lo que resulta en distorsión. La capacidad es la unidad de medida de la energía almacenada en un cable. Los probadores de cable pueden medir la capacidad de este par para determinar si el cable ha sido roscado o estirado. La capacidad del cable de par trenzado en las redes está entre 17 y 20 pF. |
