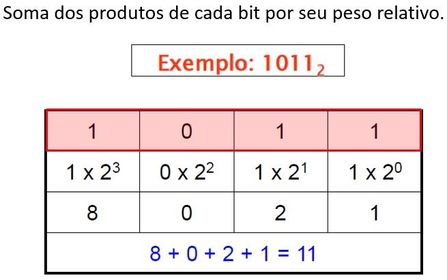

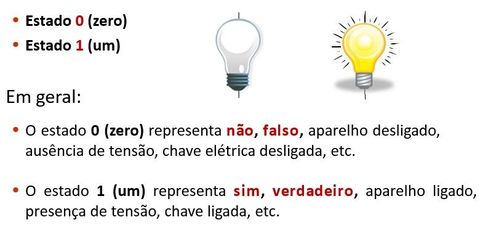

| Question | Answer |
| UNIDADE III | Portas Lógicas e Formas de Representação Lógica |
| Base Binária e Base Decimal | |
| Conversão Decimal ==> Binária | |
| Lógica Boolena | |

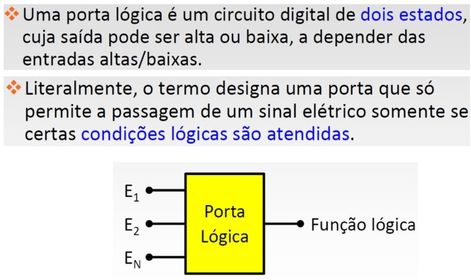

| Portas Lógicas | |

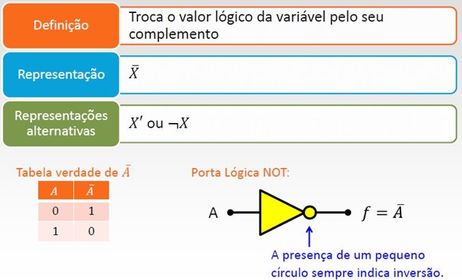

| Porta Lógica NOT (NÃO) A saída será 1 se a entrada for 0; A saída será 0 e a entrada for 1. | |

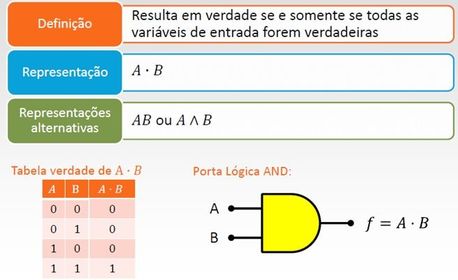

| Porta Lógica AND (E) A saída será 1 se todas as entradas forem 1; A saída será 0 se pelo menos uma das entradas for 0. | |

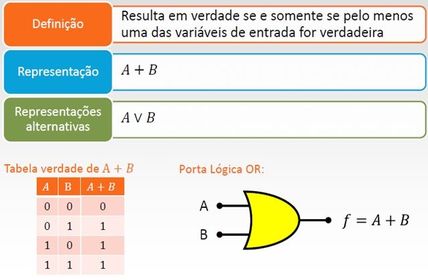

| Porta Lógica OR (OU) A saída será 0 se todas as entradas forem 0; A saída será 1 se pelo menos uma das entradas for 1. | |

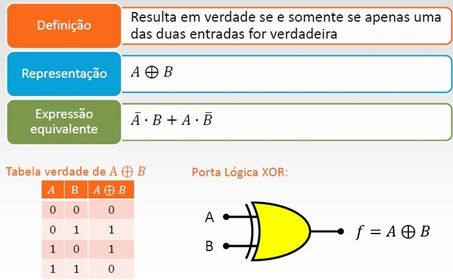

| Porta Lógica XOR (OU EXCLUSIVO) A saída será 0 se as entradas forem iguais; A saída será 1 se as entradas forem diferentes. | |

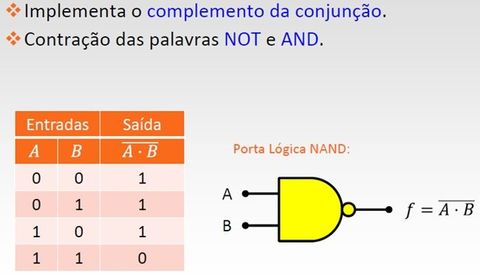

| Porta Lógica NAND (NÃO E) A saída será 0 se todas as entradas forem iguais a 1; A saída será 1 se pelo menos uma das entradas for 0. | |

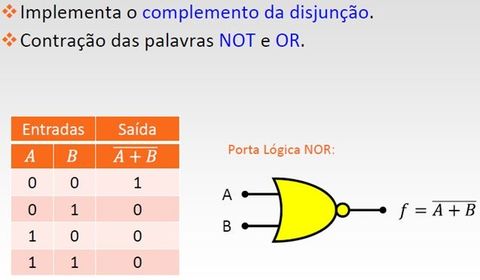

| Porta Lógica NOR (NÃO OU) A saída será 1 se todas as entradas forem iguais a 0; A saída será 0 se pelo menos uma das entradas for 1. | |

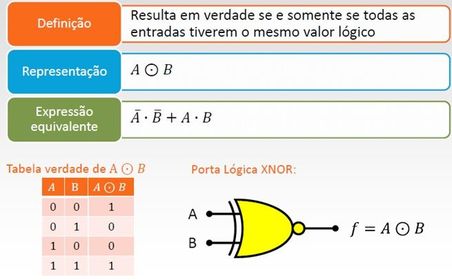

| Porta Lógica XNOR (Coincidência) A saída será 1 se as entradas forem iguais; A saída será 0 se as entradas forem diferentes. | |

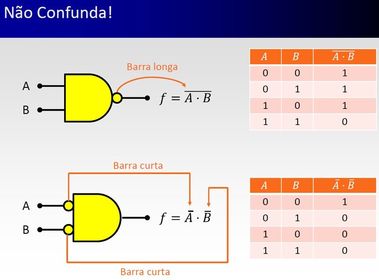

| ATENÇÃO !! Negação da Saída é diferente de Negação das Entradas | |

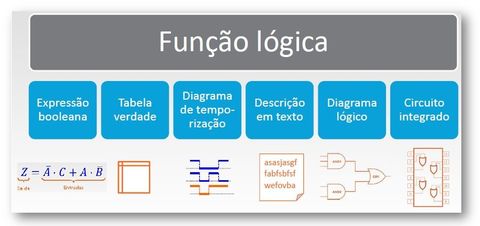

| Formas de Representação Lógica | |

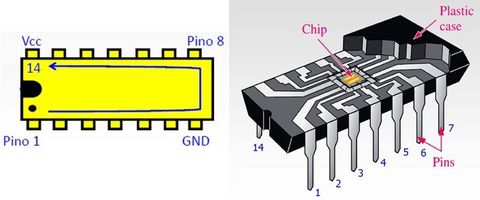

| Circuitos Integrados Básicos | |

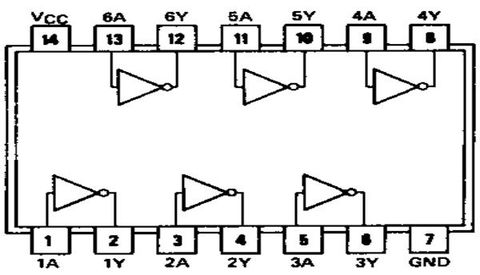

| CI 7404 NOT | |

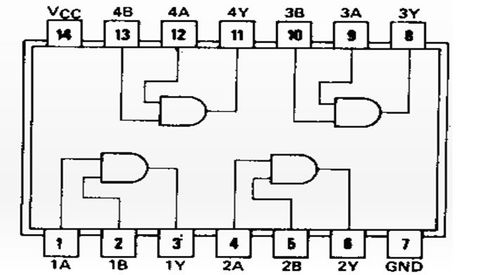

| CI 7408 AND | |

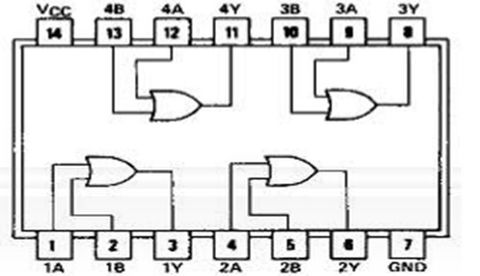

| CI 7432 OR | |
| CI 7486 XOR | |

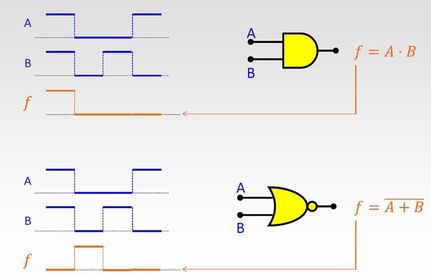

| Diagramas de Temporização | |

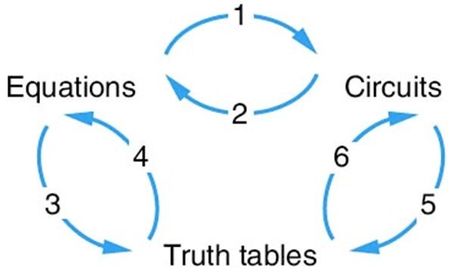

| Correspondência entre as Formas | |

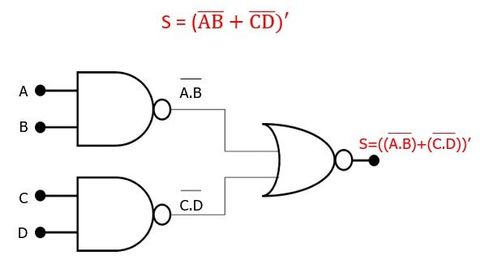

| Expressões Booleanas <==> Circuitos Lógicos | |

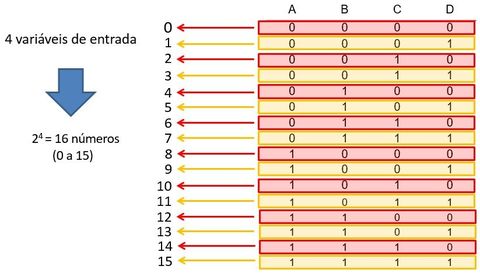

| Tabela Verdade | |
| Tabela Verdade | |
| Obtendo a Tabela Verdade a partir de uma Expressão | |
| Obtendo a Tabela Verdade a partir de um Circuito | |
| Obtendo Expressões e Circuitos Lógicos a partir de uma Tabela Verdade Formas Canônicas | |

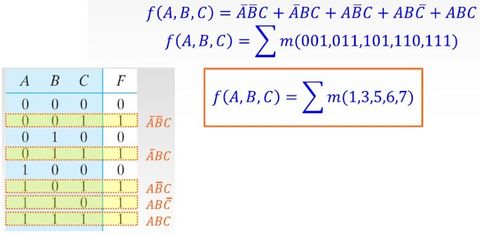

| Formas Canônica: Soma de Produtos (SoP) ou Expansão de Mintermos | |

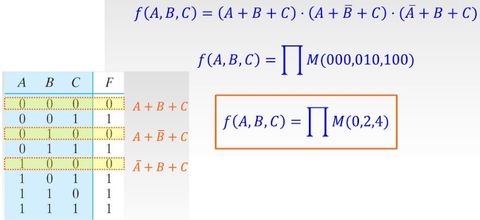

| Formas Canônica: Produto de Somas (PoS) ou Expansão de Maxtermos | |

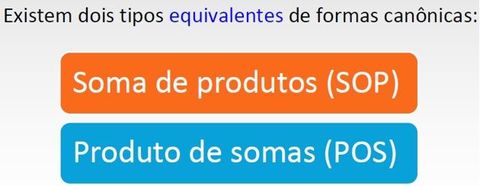

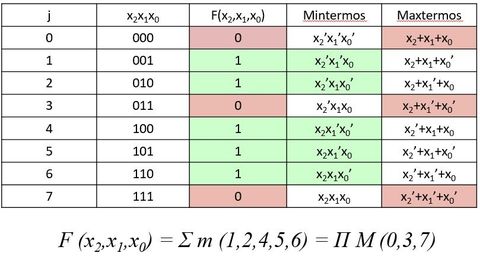

| Equivalência entre as Formas PoS e SoP | |

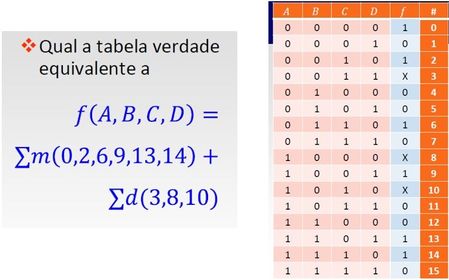

| Especificações Incompletas (Don’t Care) |
