diagrama de casos de uso
Annotations:
- el caso de uso es un poderoso concepto que ayuda a un analista c mprender la forma de un sistema debera comportarse. le ayudara a obeter los requerimientos desde el pinto de vista del usuario. es necesario aprender a visualizar los conceptos del caso de uno que conocio en la hora anterior. en esta hora se trataran los siguientes temas: *representacion de un modelo de caso de uso *concepción de las relaciones entre casos de uso *diagramas de casos de uso en el proceso de analistas *aplicacion de los modelos de caso de uso.*vera la idea general del UML.
- representacion de un modelo de caso de uso
- hay un actor que inicia un caso de uso y otro
(posiblemente el que inicio, pero no
necesariamente) que recibira algo de valor de
el. la representacion grafica es directa. una
elipse represnta a un caso de uso una figura
agrafada representa a un acotr. el actor que
inicia se encuentra a la izquierda del caso de
uso, y el qye recibe a la derecha.
- hay un actor que inicia un caso de uso y otro
(posiblemente el que inicio, pero no
necesariamente) que recibira algo de valor de
el. la representacion grafica es directa. una
elipse represnta a un caso de uso una figura
agrafada representa a un acotr. el actor que
inicia se encuentra a la izquierda del caso de
uso, y el qye recibe a la derecha.
- una nueva visita a la maquina de gaseosas
- apliquemos los simbolos al ejemplo de la hora
anterior. como recuerda, desarrollo los casos de
uno para una maquina de gaseosas. el caso de
uso "comprar gaseosa" se encuentra dentrodel
sistema junto con "Reabastecer" y "recoletar
dinero". los actores son el cliente,
erepresentante del proveedor y el recolector.
- apliquemos los simbolos al ejemplo de la hora
anterior. como recuerda, desarrollo los casos de
uno para una maquina de gaseosas. el caso de
uso "comprar gaseosa" se encuentra dentrodel
sistema junto con "Reabastecer" y "recoletar
dinero". los actores son el cliente,
erepresentante del proveedor y el recolector.
- secuencia de pasos en los escenarios
- cada caso de uso es una
coleccion de escenarios y cada
escenario no es una secuencia de
pasos. como puede ser, tales
pasos no aparecen en el diagrma.
o se encuentran en notas adjuntas
a los casos de uso. aunque el UML
no lo prohibe, la claridad es clave
en la generacion de cualquier
diagrama y el adjuntar notas a cada
caso de uso podria volver consuso.
- cada caso de uso es una
coleccion de escenarios y cada
escenario no es una secuencia de
pasos. como puede ser, tales
pasos no aparecen en el diagrma.
o se encuentran en notas adjuntas
a los casos de uso. aunque el UML
no lo prohibe, la claridad es clave
en la generacion de cualquier
diagrama y el adjuntar notas a cada
caso de uso podria volver consuso.
- secuencia de pasos en los escenarios
- cada caso de uso es una coleccion de
escenarios y cada escenario es una
secuencia de pasos. como puede ver,
tales pasos no aparecen en el diagrama.
NO se encuentran en notas adjuntas a los
casos de uso. aunque el UML nno lo
prohibe, la claridad es clave en la
generacion de cualquier diagrama y el
adjuntar notas a cada caso de uso podria
volverlo confunso.
- cada caso de uso es una coleccion de
escenarios y cada escenario es una
secuencia de pasos. como puede ver,
tales pasos no aparecen en el diagrama.
NO se encuentran en notas adjuntas a los
casos de uso. aunque el UML nno lo
prohibe, la claridad es clave en la
generacion de cualquier diagrama y el
adjuntar notas a cada caso de uso podria
volverlo confunso.
- concepcion de las relaciones entre casos de uso
- inclusión
- examinemos los casos de uno
"Rabastecer" y "Recolectar dinero" del
ejemplo de la hora 6. ambos de
inician mediante la apertura de la
maquina, y finalizan con el cierre y
sellado de la misma. el caso de uso
"exhibir el interior" se creo para
capturar el primer par de pasos; y
"cubrir el interior" para el segundo.
- examinemos los casos de uno
"Rabastecer" y "Recolectar dinero" del
ejemplo de la hora 6. ambos de
inician mediante la apertura de la
maquina, y finalizan con el cierre y
sellado de la misma. el caso de uso
"exhibir el interior" se creo para
capturar el primer par de pasos; y
"cubrir el interior" para el segundo.
- extensión
- la hora 6 mostro que el
caso de uso "Rabastecer"
podria ser base de otro
caso de uso: "reabastecer
de acuerdo a las ventas".
en lugar de solo
reabastecer la maquina
de gaseosas opara que
todas las marcas tengan
la misma cantidad de
latas, el representante
podria anotar aquellas
que se venden mejor y
reabastecer acorde con
ello.
- la hora 6 mostro que el
caso de uso "Rabastecer"
podria ser base de otro
caso de uso: "reabastecer
de acuerdo a las ventas".
en lugar de solo
reabastecer la maquina
de gaseosas opara que
todas las marcas tengan
la misma cantidad de
latas, el representante
podria anotar aquellas
que se venden mejor y
reabastecer acorde con
ello.
- generalizacion
- las clases pueden heredarse
entre sí y esto tanbién se aplica
alos casos de uso en la herencia
de los casos de uso, elc aso de
uso secundario hereda las
acciones y significado del
primario, y adem´as agraga sus
propias acciones. puede aplicar
el caso de uso secundario en
cualquier lugar donde aplique el
primario. con lineas continuas y
una punta de flecha el triángulo
sin rellenar que apunta hacia el
caso de uso primario, como se ve
en la figura:
- la relacion de genarilación puede
establecer entre actores, así como
entre caso de uso. quizá tenga
personificados al representante
del proveedor, al recolector y al
gente del proveedor. Si cambia el
nombre del representante como
Reabastecedor, tanto éste como
el Recolector serán secundarios
del Agente proveedor, como
muestra la figura:
- la relacion de genarilación puede
establecer entre actores, así como
entre caso de uso. quizá tenga
personificados al representante
del proveedor, al recolector y al
gente del proveedor. Si cambia el
nombre del representante como
Reabastecedor, tanto éste como
el Recolector serán secundarios
del Agente proveedor, como
muestra la figura:
- las clases pueden heredarse
entre sí y esto tanbién se aplica
alos casos de uso en la herencia
de los casos de uso, elc aso de
uso secundario hereda las
acciones y significado del
primario, y adem´as agraga sus
propias acciones. puede aplicar
el caso de uso secundario en
cualquier lugar donde aplique el
primario. con lineas continuas y
una punta de flecha el triángulo
sin rellenar que apunta hacia el
caso de uso primario, como se ve
en la figura:
- inclusión
- Agrupamiento
- En ciertos diagramas de casos de uso,
podría tener varios casos de uso que
querrá organizar. esto puede ocurrir
cuando un sistema de varios
subsistemas. Otra posibilidad sería
cuando entrevista a los ususarios para
obtener los requerimientos de un
sistema
- En ciertos diagramas de casos de uso,
podría tener varios casos de uso que
querrá organizar. esto puede ocurrir
cuando un sistema de varios
subsistemas. Otra posibilidad sería
cuando entrevista a los ususarios para
obtener los requerimientos de un
sistema
- Diagramas de casos de uso en el proceso de análisis
- Con el ejemplo dado y con el cual ha trabajado,
aplicó directamente la simbología del caso de
uso. haora nos regresamos un poco y colocaremos
los casos de uso en el contexto de un esfuerso de
análisis. las entrevistas con los usuarios
comienzan en la terinología del dominio, aunque
deberán revelar a los actores y casos de uso de
alto nivel que descibirá los requerimientos
funcionales en términos generales. Esta
imformación establece los confines y ámbito del
sistema. las entrevistas posteriores con los
usuarios profundizarán en estos requerimientos.
que dará por resuelto modelos de casos de uso
que mostrarán los escenarios y las secuencias
detalladamente
- Con el ejemplo dado y con el cual ha trabajado,
aplicó directamente la simbología del caso de
uso. haora nos regresamos un poco y colocaremos
los casos de uso en el contexto de un esfuerso de
análisis. las entrevistas con los usuarios
comienzan en la terinología del dominio, aunque
deberán revelar a los actores y casos de uso de
alto nivel que descibirá los requerimientos
funcionales en términos generales. Esta
imformación establece los confines y ámbito del
sistema. las entrevistas posteriores con los
usuarios profundizarán en estos requerimientos.
que dará por resuelto modelos de casos de uso
que mostrarán los escenarios y las secuencias
detalladamente
- Aplicación de los modelos de caso uso
- Para ayudarle a comprender con más
profundidad los modelos de casos de
uso y cómo aplicarlos, vamos a ver un
ejemplo más complejo que una
maquina de gaseosas. suponga que
deberá diseñar una red de àrea local
(LAN) para una firma de consultorìa,y
que tendrá que comprender la
funcionalidad para poder crearla.
¿cómo empesaría?
- Compresión del dominio
- empecaremos con las entrevistas el
cliente para crear un diagrama de clases
que refleje Cómo es la vida en el mundo
de la consultoría. El diagrama de clases
podría incluir las siguientes clases:
consultor, cliente, proyecto, propuesta,

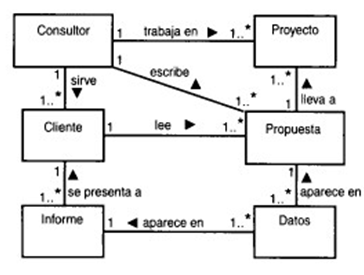

datos e Informe. la figura lmuestra la
forma en que podría lucir el diagrama.
- empecaremos con las entrevistas el
cliente para crear un diagrama de clases
que refleje Cómo es la vida en el mundo
de la consultoría. El diagrama de clases
podría incluir las siguientes clases:
consultor, cliente, proyecto, propuesta,
datos e Informe. la figura lmuestra la
forma en que podría lucir el diagrama.
- comprensión de los usuarios
- Ahora que el dominio está a la
mano, vuelva la atención a los
usuarios debido a que el objetivo
sera entender los tipos de
funcionalidad por crear en el
sistema. Un grupo de usuarios serán
consultores, otros podrían ser
oficinistas. Entre otros usuarios en
potencia se encuentrarán
funcionarios corporativos,
vendedores, administradores de red,
administradores de oficina y
administradores de proyectos. En el
punto, sería conveniente a mostrar a
los usuarios en una jerarquía de

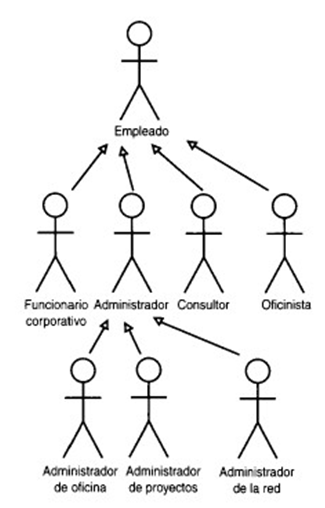

generación como se observa en la
figura:
- Ahora que el dominio está a la
mano, vuelva la atención a los
usuarios debido a que el objetivo
sera entender los tipos de
funcionalidad por crear en el
sistema. Un grupo de usuarios serán
consultores, otros podrían ser
oficinistas. Entre otros usuarios en
potencia se encuentrarán
funcionarios corporativos,
vendedores, administradores de red,
administradores de oficina y
administradores de proyectos. En el
punto, sería conveniente a mostrar a
los usuarios en una jerarquía de
generación como se observa en la
figura:
- Profundización
- Elaboremos uno de los casos de uso
de alto nivel y generemos un modelo de
caso de uso. una actividad
extremadamente importante en una
firma de consultoría es la genera de
propuestas, así que examinanemos el
caso de uso "crear una propuesta".
Luego de recibir los comentarios y
hacer las modificaciones necesarias
(uevamente con el software integrado
para oficina), el condultor imprime la
propuesta y laa envia por correo al
cliente. cando todo termina, el
consultor se retira de la red. El
consultor habrá completado una
propuesta y es el actor que se benficia

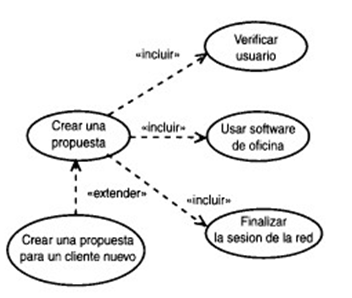

del caso de uso. en la siguiente figura
le mustra el diagrama de casos de uso
que resulta de este anális del caso de
uso "crear una propuesta".
- Elaboremos uno de los casos de uso
de alto nivel y generemos un modelo de
caso de uso. una actividad
extremadamente importante en una
firma de consultoría es la genera de
propuestas, así que examinanemos el
caso de uso "crear una propuesta".
Luego de recibir los comentarios y
hacer las modificaciones necesarias
(uevamente con el software integrado
para oficina), el condultor imprime la
propuesta y laa envia por correo al
cliente. cando todo termina, el
consultor se retira de la red. El
consultor habrá completado una
propuesta y es el actor que se benficia
del caso de uso. en la siguiente figura
le mustra el diagrama de casos de uso
que resulta de este anális del caso de
uso "crear una propuesta".
- Elementos estructurales
- Las clases, objetos , actores,
interfaces y casos de uso son cinco
de los elementos estructurales en el
UML. aunque tiene diversas
direfencias (mismas que , como
ejercicio, deberá indicar), son
similares en el sentido de que
representan partes ya sea física o
conceptuales de un modelo.
- Las clases, objetos , actores,
interfaces y casos de uso son cinco
de los elementos estructurales en el
UML. aunque tiene diversas
direfencias (mismas que , como
ejercicio, deberá indicar), son
similares en el sentido de que
representan partes ya sea física o
conceptuales de un modelo.
- Relaciones
- La asociacion, generalizacion,
dependencia y realización, son las
relaciones en el UML. (La inclución y
extensión son dos tipos de
dependencias.)Sin las relaciones, los
modelos UML no seria más que listas
de elementos estructurales. las
relaciones conectan elementos y de
ese modo conectan los modelos con la
realidad.
- La asociacion, generalizacion,
dependencia y realización, son las
relaciones en el UML. (La inclución y
extensión son dos tipos de
dependencias.)Sin las relaciones, los
modelos UML no seria más que listas
de elementos estructurales. las
relaciones conectan elementos y de
ese modo conectan los modelos con la
realidad.
- Agrupamiento
- El paquete es el único elemento
de agrupamiento en el UML, éste le
permite organizar los elementos
estructurales en un modelo. Un
paquete puede contener cualquier
tipo de elemento estructural, y
diferentes tipos a la vez.
- El paquete es el único elemento
de agrupamiento en el UML, éste le
permite organizar los elementos
estructurales en un modelo. Un
paquete puede contener cualquier
tipo de elemento estructural, y
diferentes tipos a la vez.
- Anotacion
- La nota es el elemento de anotación
del UML; éstas adjuntar restricciones,
comentarios, requerimientos y graficos
explicativos a sus modelos
- La nota es el elemento de anotación
del UML; éstas adjuntar restricciones,
comentarios, requerimientos y graficos
explicativos a sus modelos
- Compresión del dominio
- Para ayudarle a comprender con más
profundidad los modelos de casos de
uso y cómo aplicarlos, vamos a ver un
ejemplo más complejo que una
maquina de gaseosas. suponga que
deberá diseñar una red de àrea local
(LAN) para una firma de consultorìa,y
que tendrá que comprender la
funcionalidad para poder crearla.
¿cómo empesaría?
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
