MultiSim
- Multisim es un entorno de simulación SPICE estándar en la industria. Es el principio básico de la
solución para la enseñanza de circuitos para construir experiencia a través de la aplicación práctica
del diseño, generación de prototipos y pruebas de circuitos eléctricos. El enfoque de diseño de
Multisim le ayuda a reducir las iteraciones de prototipos y a optimizar los diseños de tarjetas de
circuito impreso (PCB) al inicio del proceso.
- Comprenda Circuitos Más Rápido
- Obtenga resultados más rápido
con simulación gráfica e
intuitiva
- Utilice una Herramienta Reconocida por la Industria
- Estandarice en una herramienta de diseño utilizada en varias industrias.
- Múltiples Aplicaciones de Circuitos, Una Herramienta
- Enseñe Conceptos Fundamentales
sobre Circuitos Analógicos, Digitales
y de Potencia
- Los estudiantes pueden usar 20 diferentes análisis en
Multisim para comprender completamente el
comportamiento en clases de circuitos analógicos,
digitales y de potencia en la universidad. Multisim
incluye análisis desde simulación básica AC y transitoria
hasta simulación avanzada de ruido y barridos de
parámetros.
- Los estudiantes pueden usar 20 diferentes análisis en
Multisim para comprender completamente el
comportamiento en clases de circuitos analógicos,
digitales y de potencia en la universidad. Multisim
incluye análisis desde simulación básica AC y transitoria
hasta simulación avanzada de ruido y barridos de
parámetros.
- Simulación SPICE Precisa con los Últimos Componentes
Electrónicos
- Multisim está equipado con más de 36,000
componentes validados por fabricantes de
semiconductores líderes. La extensa biblioteca
Multisim de amplificadores, diodos,
transistores y fuentes de alimentación en
modo de conmutación; combinada con
simulación avanzada permite cubrir una
variedad de temas más rápido.
- Multisim está equipado con más de 36,000
componentes validados por fabricantes de
semiconductores líderes. La extensa biblioteca
Multisim de amplificadores, diodos,
transistores y fuentes de alimentación en
modo de conmutación; combinada con
simulación avanzada permite cubrir una
variedad de temas más rápido.
- Desde Simulación hasta Hardware
- Cambie a Diseño de PCBs para un Diseño Completo del Proyecto
- Con Multisim y la implementación de
Ultiboard y software de enrutado, los
estudiantes y diseñadores de circuitos
pueden usar el mismo entorno como
un entorno de generación de
prototipos y diseño de PCBs de grado
profesional.
- Con Multisim y la implementación de
Ultiboard y software de enrutado, los
estudiantes y diseñadores de circuitos
pueden usar el mismo entorno como
un entorno de generación de
prototipos y diseño de PCBs de grado
profesional.
- Transición del Laboratorio con Perfecta Integración con NI ELVIS y myDAQ
- Multisim se integra perfectamente con myDAQ y el NI Educational Laboratory Virtual
Instrumentation Suite (NI ELVIS). Con estas plataformas de educación y de laboratorio, los
estudiantes pueden comparar resultados simulados de tareas con resultados adquiridos de
laboratorio en un solo entorno.
- Multisim se integra perfectamente con myDAQ y el NI Educational Laboratory Virtual
Instrumentation Suite (NI ELVIS). Con estas plataformas de educación y de laboratorio, los
estudiantes pueden comparar resultados simulados de tareas con resultados adquiridos de
laboratorio en un solo entorno.
- Desde Enseñanza hasta Investigación
- Rendimiento de Diseño Optimizado
- Optimice el rendimiento de circuitos al inicio del proceso para cumplir con las
especificaciones y reducir las iteraciones del prototipo. La combinación de
simulación avanzada (como análisis Monte Carlo y barridos de temperatura)
con una potente biblioteca de componentes y la integración con el diseño de
PCBs le ahorra días de trabajo en el desarrollo y reduce costos del diseño.
- Optimice el rendimiento de circuitos al inicio del proceso para cumplir con las
especificaciones y reducir las iteraciones del prototipo. La combinación de
simulación avanzada (como análisis Monte Carlo y barridos de temperatura)
con una potente biblioteca de componentes y la integración con el diseño de
PCBs le ahorra días de trabajo en el desarrollo y reduce costos del diseño.
- Diseño de Electrónica de Potencia con Mayor Facilidad
- Evalúe respuesta transitoria,
visualice ruidos de estado estable,
determine la eficiencia de potencia
y revise rendimiento térmico con la
biblioteca Multisim de avanzados
componentes de potencia como
MOSFETs de potencia, IGBTs y
controladores de conmutación.
- Evalúe respuesta transitoria,
visualice ruidos de estado estable,
determine la eficiencia de potencia
y revise rendimiento térmico con la
biblioteca Multisim de avanzados
componentes de potencia como
MOSFETs de potencia, IGBTs y
controladores de conmutación.
- Funciones
- Diseño

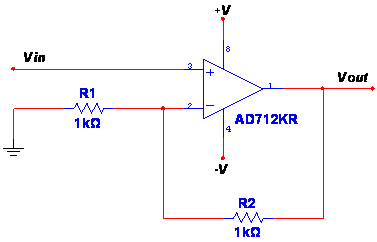

- circuito amplificador no inversor que usted
construirá en este ejercicio. Consiste de un
componente activo (amplificador
operacional) y dos componentes pasivos
(resistores) que completan la red de
retroalimentación que provee la ganancia
- Implementación
- Ejecutando Multisim
- La interfaz gráfica de usuario de Multisim
es muy intuitiva y permite rápido acceso
a las funciones comúnmente más
utilizadas. Es posible personalizar el
ambiente de Multisim, incluyendo colores
utilizados en los circuitos, tamaño de
página, tipo de símbolo utilizado (ANSI o
DIN), entre otros.
- Selección de Componentes
- Utilice el Component Browser (Buscador
de Componentes) para seleccionar los
componentes requeridos

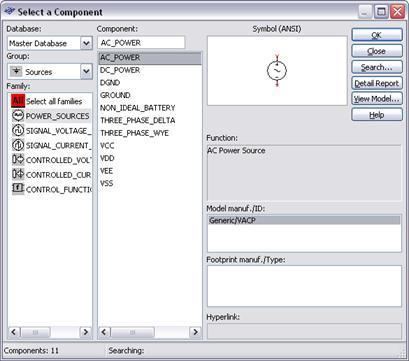

- Seleccione Place»Component. La ventana
de diálogo Select a Component (también
conocida como Component Browser)
aparece
- El Component Browser organiza los componentes
de la base de datos en tres niveles. La Master
Database (Base de Datos Maestra) contiene todos
los componentes incluidos dentro de Multisim. La
Corporate Database (Base de Datos Corporativa) es
una base de datos donde se pueden guardar
componentes que requieren ser compartidos con
otras personas (por ejemplo, vía red). Finalmente, la
User Database (Base de Datos de Usuario) es el
lugar donde se pueden guardar componentes
personalizados que solo pueden ser utilizados por
el diseñador en específico.

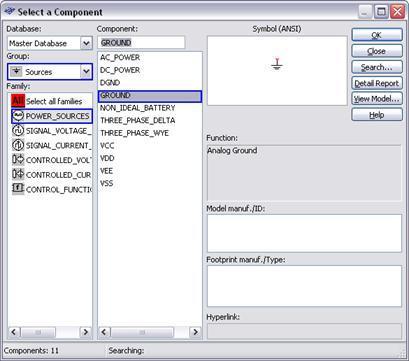

- Para colocar una
referencia de tierra
seleccione el Grupo
Sources, y de un clic en la
Familia POWER_SOURCES
- Bajo la columna Component
seleccione GROUND
- De clic en el botón
OK. El Component
Browser
desaparece
temporalmente y
el símbolo de tierra
estará fijo al
puntero del mouse
como se muestra
en la siguiente
figura:
- Búsqueda de Componentes
- Conexión de los Componentes

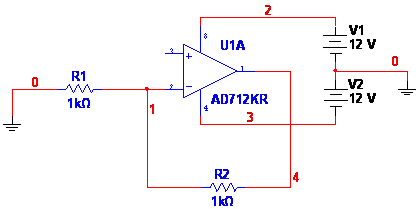

- Realice las conexiones de los
componentes. Para realizar una
conexión, mueva el puntero del
mouse cerca a la terminal de un
componente. El puntero del
mouse cambia a la forma de una
cruz. De un clic y mueva el mouse
para iniciar una conexión. De un
clic en la terminal destino.
Multisim creará
automáticamente la conexión
entre las dos terminales. Termine
de realizar las conexiones del
circuito
- Instrumentos Virtuales
- Multisim contiene instrumentos virtuales que usted
puede utilizar para controlar, medir e investigar el
comportamiento de un circuito. Estos instrumentos se
configuran y utilizan igual que los instrumentos reales
equivalentes utilizados en el laboratorio. La instrumentos
están agrupados en una barra en la parte derecha de la
ventana de la aplicación. Dependiendo de su versión de
Multisim usted podría tener hasta 22 instrumentos. La
Figura 8 muestra la Barra de Instrumentos.

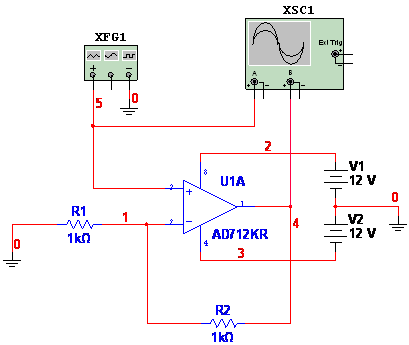

- Coloque y configure un Generador de Señales y un Osciloscopio en el diagrama. De la barra de
Instrumentos seleccione el Generador de Funciones (Function Generator) y colóquelo en el circuito. De
igual manera selecciones el Osciloscopio (Oscilloscope) y colóquelo en el circuito. Conecte ambos
instrumentos
- De doble clic sobre el Generador
de Funciones para abrir su panel
frontal. Configure el Generador
de Funciones como se muestra
en la Figura 10. Cierre el panel
del Generador de Funciones.
- Simulación
- Ejecute la simulación para verificar el funcionamiento del circuito.
Seleccione Simulate»Run. De doble clic en el Osciloscopio para abrir su
panel frontal. Ajuste los controles del Osciloscopio, Inicialmente, el
Osciloscopio tendrá un fondo de pantalla negro, presione el botón
Reverse para cambiar a un fondo de pantalla blanco.

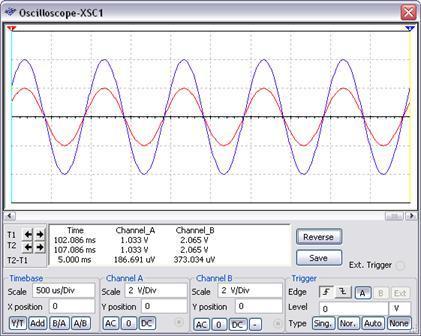

- Como puede ver, el Osciloscopio
despliega las señales de entrada y salida
del circuito. Para diferenciar ambas
señales de una mejor manera cambie el
color del trazo de la señal de salida. Siga
los pasos siguientes: Cierre el
Osciloscopio y detenga la simulación
(Simulate»Stop). De clic derecho sobre la
conexión que conecta el canal B del
Osciloscopio con la terminal 1 del
componente AD712KR. Seleccione Color
Segment… En la venta Colors seleccione
un color azul. Clic OK. El color de la
conexión cambiará. Nuevamente abra el
panel frontal del Osciloscopio y ejecute
la simulación. Observe la diferencia en el
color de los trazos de entrada y salida
(Figura 12). Detenga la simulación.
- Como puede ver, el Osciloscopio
despliega las señales de entrada y salida
del circuito. Para diferenciar ambas
señales de una mejor manera cambie el
color del trazo de la señal de salida. Siga
los pasos siguientes: Cierre el
Osciloscopio y detenga la simulación
(Simulate»Stop). De clic derecho sobre la
conexión que conecta el canal B del
Osciloscopio con la terminal 1 del
componente AD712KR. Seleccione Color
Segment… En la venta Colors seleccione
un color azul. Clic OK. El color de la
conexión cambiará. Nuevamente abra el
panel frontal del Osciloscopio y ejecute
la simulación. Observe la diferencia en el
color de los trazos de entrada y salida
(Figura 12). Detenga la simulación.
- Ejecute la simulación para verificar el funcionamiento del circuito.
Seleccione Simulate»Run. De doble clic en el Osciloscopio para abrir su
panel frontal. Ajuste los controles del Osciloscopio, Inicialmente, el
Osciloscopio tendrá un fondo de pantalla negro, presione el botón
Reverse para cambiar a un fondo de pantalla blanco.
- Simulación
- De doble clic sobre el Generador
de Funciones para abrir su panel
frontal. Configure el Generador
de Funciones como se muestra
en la Figura 10. Cierre el panel
del Generador de Funciones.
- Coloque y configure un Generador de Señales y un Osciloscopio en el diagrama. De la barra de
Instrumentos seleccione el Generador de Funciones (Function Generator) y colóquelo en el circuito. De
igual manera selecciones el Osciloscopio (Oscilloscope) y colóquelo en el circuito. Conecte ambos
instrumentos
- Multisim contiene instrumentos virtuales que usted
puede utilizar para controlar, medir e investigar el
comportamiento de un circuito. Estos instrumentos se
configuran y utilizan igual que los instrumentos reales
equivalentes utilizados en el laboratorio. La instrumentos
están agrupados en una barra en la parte derecha de la
ventana de la aplicación. Dependiendo de su versión de
Multisim usted podría tener hasta 22 instrumentos. La
Figura 8 muestra la Barra de Instrumentos.
- Instrumentos Virtuales
- Realice las conexiones de los
componentes. Para realizar una
conexión, mueva el puntero del
mouse cerca a la terminal de un
componente. El puntero del
mouse cambia a la forma de una
cruz. De un clic y mueva el mouse
para iniciar una conexión. De un
clic en la terminal destino.
Multisim creará
automáticamente la conexión
entre las dos terminales. Termine
de realizar las conexiones del
circuito
- Conexión de los Componentes
- Búsqueda de Componentes
- Para colocar una
referencia de tierra
seleccione el Grupo
Sources, y de un clic en la
Familia POWER_SOURCES
- Utilice el Component Browser (Buscador
de Componentes) para seleccionar los
componentes requeridos
- Selección de Componentes
- La interfaz gráfica de usuario de Multisim
es muy intuitiva y permite rápido acceso
a las funciones comúnmente más
utilizadas. Es posible personalizar el
ambiente de Multisim, incluyendo colores
utilizados en los circuitos, tamaño de
página, tipo de símbolo utilizado (ANSI o
DIN), entre otros.
- Ejecutando Multisim
- Implementación
- circuito amplificador no inversor que usted
construirá en este ejercicio. Consiste de un
componente activo (amplificador
operacional) y dos componentes pasivos
(resistores) que completan la red de
retroalimentación que provee la ganancia
- Diseño
- Rendimiento de Diseño Optimizado
- Cambie a Diseño de PCBs para un Diseño Completo del Proyecto
- Enseñe Conceptos Fundamentales
sobre Circuitos Analógicos, Digitales
y de Potencia
- Múltiples Aplicaciones de Circuitos, Una Herramienta
- Estandarice en una herramienta de diseño utilizada en varias industrias.
- Utilice una Herramienta Reconocida por la Industria
- Obtenga resultados más rápido
con simulación gráfica e
intuitiva
- Comprenda Circuitos Más Rápido
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
