Estructura de un sistema de
adquisición de señales.

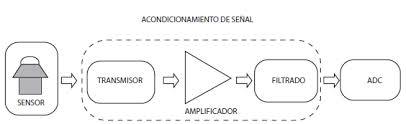

- Acondicionamiento
- La señal de salida del sensor de un sistema de medición en general se
debe procesar de una forma adecuada para la siguiente etapa de la
operación.
- La señal puede ser:
- Demasiado pequeña, y sería necesario amplificarla.
- Podría contener interferencias que eliminar.
- Ser no lineal y requerir su linealización.
- Etcétera.
- Demasiado pequeña, y sería necesario amplificarla.
- La señal puede ser:
- Procesos del acondicionamiento:
- Protección para evitar daño al siguiente
elemento
- Convertir una señal en un tipo de señal adecuado.
- Obtención del nivel adecuado de la señal.
- Eliminación o reducción del ruido.
- Manipulación de la señal.
- Manipulación de la señal.
- Eliminación o reducción del ruido.
- Obtención del nivel adecuado de la señal.
- Convertir una señal en un tipo de señal adecuado.
- Protección para evitar daño al siguiente
elemento
- La señal de salida del sensor de un sistema de medición en general se
debe procesar de una forma adecuada para la siguiente etapa de la
operación.

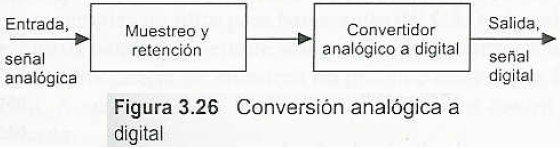

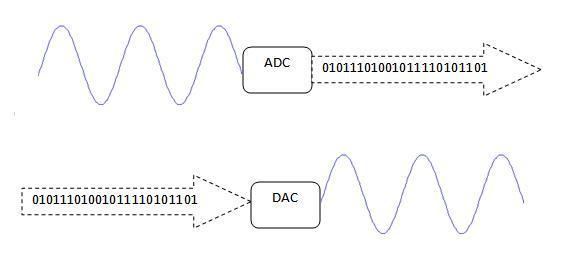

- Convertidor analógico a digital.
- Implica la conversión de las primeras a palabras binarias.
- El procedimiento utilizado es un temporizador que proporciona al convertidor analógico a digital
(CAD) .

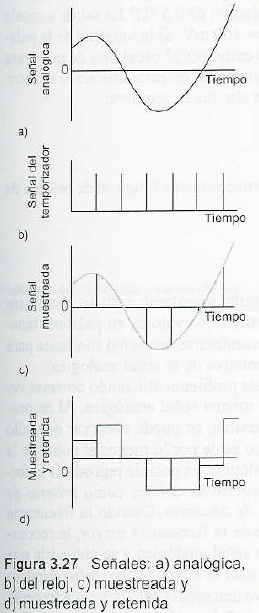

- Impulsos de señal de duración regular y este:
- Muestrea la señal analógica.
- Muestrea la señal analógica.
- Impulsos de señal de duración regular y este:
- El procedimiento utilizado es un temporizador que proporciona al convertidor analógico a digital
(CAD) .
- Implica la conversión de las primeras a palabras binarias.
- Procesamiento
- Se refiere al procesamiento que realiza el
microprocesador de una señal.
- Se recibe una palabra que representa la magnitud de un impulso y se produce la
salida de una palabra distinta.
- El sistema hace un cálculo que es el resultado del procesamiento.
- El sistema hace un cálculo que es el resultado del procesamiento.
- Se recibe una palabra que representa la magnitud de un impulso y se produce la
salida de una palabra distinta.
- En el
acondicionamiento
de señales:
- Analógicas
- Amplificadores y
circuitos filtro.
- Amplificadores y
circuitos filtro.
- Digital
- Programa en un microprocesador.
- Programa en un microprocesador.
- Analógicas
- Se refiere al procesamiento que realiza el
microprocesador de una señal.
- Convertidor digital a analógico.

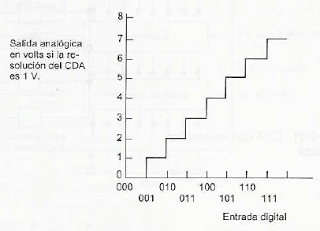

- La entrada de un convertidor digital a analógico (CDA) es
una palabra binaria.
- La salida es una señal analógica que representa:
- La suma ponderada de los bits que no son cero.
- La suma ponderada de los bits que no son cero.
- La salida es una señal analógica que representa:
- La entrada de un convertidor digital a analógico (CDA) es
una palabra binaria.
