TRASISTOR MOSFET

Description

Mind Map on TRASISTOR MOSFET, created by giovannyn95 on 12/02/2015.
giovannyn95
Mind Map by giovannyn95, updated more than 1 year ago
giovannyn95
Created by giovannyn95 over 9 years ago
339
0

Resource summary

TRASISTOR MOSFET
  1. utilizado para amplificar o conmutar señales electrónicas

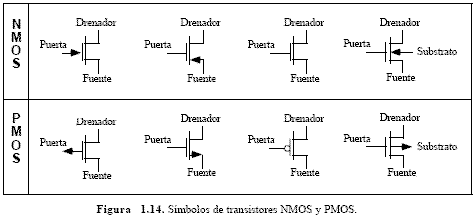

    1. PERTES DEL MOSFET
      1. POLARIZACION DEL MOSFET
        1. MODO DE EMPOBRECIMIENTO
          1. CARACTERISTICAS
            1. La corriente que fluye por el transistor ingresa por el surtidor (fuente), este la conduce por un sustrato (región tipo p) que es un canal angosto hasta llegar al drenador (tipo n).
              1. VDD conduce los electrones del surtidor al drenador a la izquierda del sustrato tipo P. La tensión del graduador puede regular la corriente que pasa por el canal.
              2. POLARIZACION
                1. Se establece un punto Q en Vgs=0, por lo tanto, una señal de CA que entra por el graduador produce variaciones arriba y abajo del punto Q. Es una ventaja cuando Vgs=0 porque así se puede polarizar y se puede utilizar este circuito en donde el graduador y el surtidor no necesitan voltaje.
                2. VENTAJAS Y APLICACION
                  1. . Un transistor MOSFET es un amplificador separador casi ideal porque el graduador aislado significa que la resistencia de entrada se aproxima a infinito.
                    1. Si la impedancia de entrada de un JFET no es suficientemente alta se puede utilizar un MOSFET.
                      1. Excelentes propiedades de bajo ruido.
                    2. MODO DE ENRIQUESIMIENTO
                      1. POLARIZACION
                        1. Con un MOSFET del tipo de enriquecimiento, VGS tiene que ser mayor que VGS (th) para obtener corriente. Esto elimina la autopolarizacion, la polarizacion por corriente de surtidor y, la polarizacion cero, ya que todas ellas operan en el modo de empobrecimiento.
                        2. CARACTERISTICAS
                          1. Este tipo de MOSFET se usa en microprocesadores y memorias de computadores (funciona como interruptor).
                            1. Para obtener corriente de drenador, se tiene que aplicar un voltaje positivo en el graduador compuerta.
