Proceso de embutido
- Definición
- Operación consistente en obtener una pieza hueca de
superficie no desarrollable. Si ha habido estiramiento
se puede constatar una disminución del espesor del
metal.
- Operación consistente en obtener una pieza hueca de
superficie no desarrollable. Si ha habido estiramiento
se puede constatar una disminución del espesor del
metal.
- Proceso

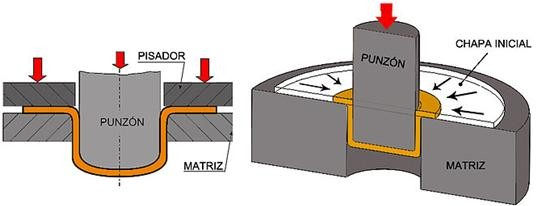

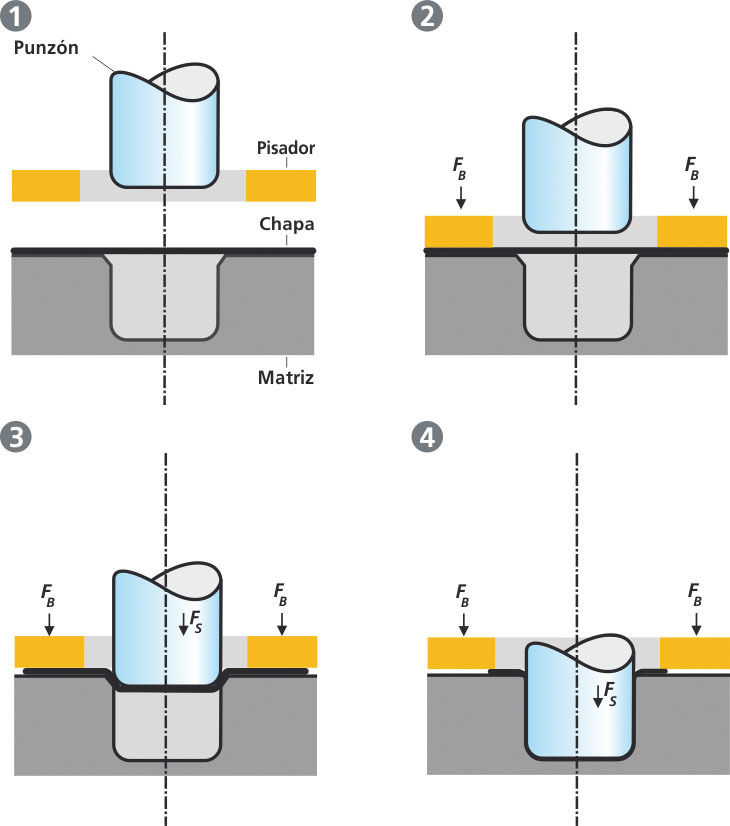

- Colocando una lámina de metal sobre la cavidad de un dado y
empujando el metal hacia la cavidad de éste con un punzón.
- La forma debe aplanarse contra el dado
por un sujetador de formas.

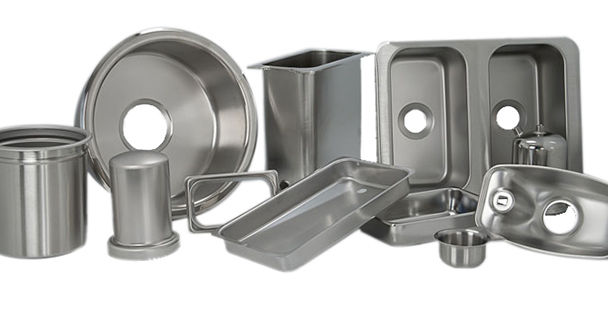

- Las piezas mas comunes que se hacen
por embutido
- Colocando una lámina de metal sobre la cavidad de un dado y
empujando el metal hacia la cavidad de éste con un punzón.
- Características
- Dimensión y geometría de la chapa
inicial
- El número de pasos de reembutido

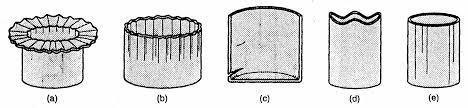

- los productos pueden salir con
arrugas en la pared
- Pisadores
- controlan o impiden el deslizamiento de la chapa
- controlan o impiden el deslizamiento de la chapa

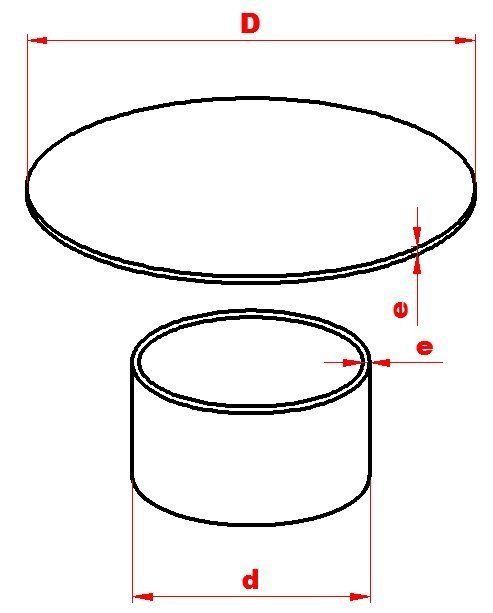

- Dimensión y geometría de la chapa
inicial
- Cálculo
- Radio del borde de la matriz (R) y del punzón (r)
- El radio de la matriz
generalmente oscila entre 3 y 8
veces el espesor de la chapa.
- Mediante la fórmula de
KACZMAREK
- Radio del borde de la matriz (R) y del punzón (r)
