Troquelado

El troquelado o estampado es el conjunto de operaciones con las cuales, sin producir viruta, sometemos una lámina plana a ciertas transformaciones a fin de obtener una pieza de forma geométrica propia
Las operaciones se subdividen en
1. Corte o Punzonado
  1. Se realiza generalmente en frío.
  2. Es la operación en la cual, con herramientas aptas para el corte, se separa una parte metálica de otra.

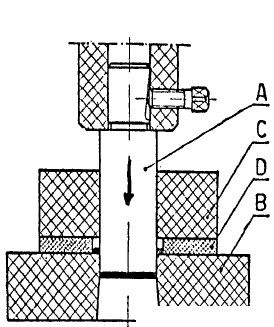

  3. Partes de un troquel sencillo de Punzonar: A) Punzón, B) Matriz, C) Guía (para la carrera del punzón), D) Guía (para la cinta de lámina a trabajar)
2. Doblado y/o Curvado
  1. Se realiza generalmente en frío.
  2. Es necesario considerar el radio de curvatura interior (que sea igual o mayor al espesor de la lámina para prevenir ruptura) y la elasticidad del material.
  3. El desarrollo en el plano de una lámina doblada se calcula según su plano neutro. El plano neutro no siempre se halla a la mitad del espesor.
3. Embutido
  1. Puede realizarse en frío o en caliente.
  2. Consiste en transformar una lámina de metal en un cuerpo hueco tridimensional en una o más pasadas. En esta operación no debe modificarse el espesor de la lámina.
  3. La fuerza necesaria para el embutido se determina con la fórmula: P = 2π r s Rdm Ln(R/r)
Ciclo del Troquelado: 1. Definir la forma de la pieza. 2. Determinar las dimensiones. 3. Conocer características del material. 4. La posibilidad de extraer de la matriz
