Porta piezas
  1. Paletización
    1. Cuando el cambio de piezas en máquinas de control numérico (CNC) ocurre automáticamente, se realiza generalmente por paletización
      1. La paletización presenta la ventaja de que las herramientas son sujetadas fuera de la zona de trabajo de la máquina, por lo cual las paradas de la máquina durante el cambio de pieza es mucho más corto.

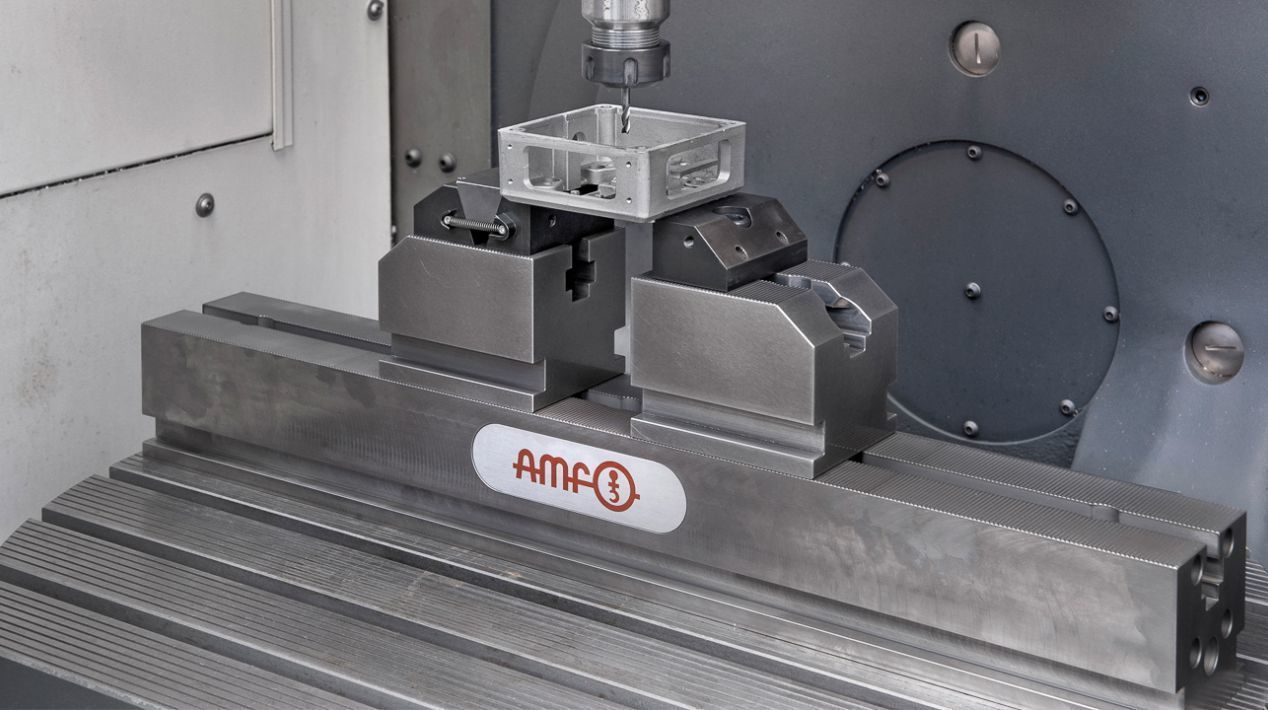

      2. Uso de sistemas de sujeción múltiples
        1. Con los sistemas de sujeción de piezas en los que se sujetan una o más piezas, se puede realizar un trabajo especialmente económico. Este es el caso de las piezas que deben sujetarse de tal manera que sea posible una mecanización completa.
          1. Típicos campos de aplicación de la sujeción múltiple y del uso de varios puntos cero
            1. Fabricación en común de varios electrodos

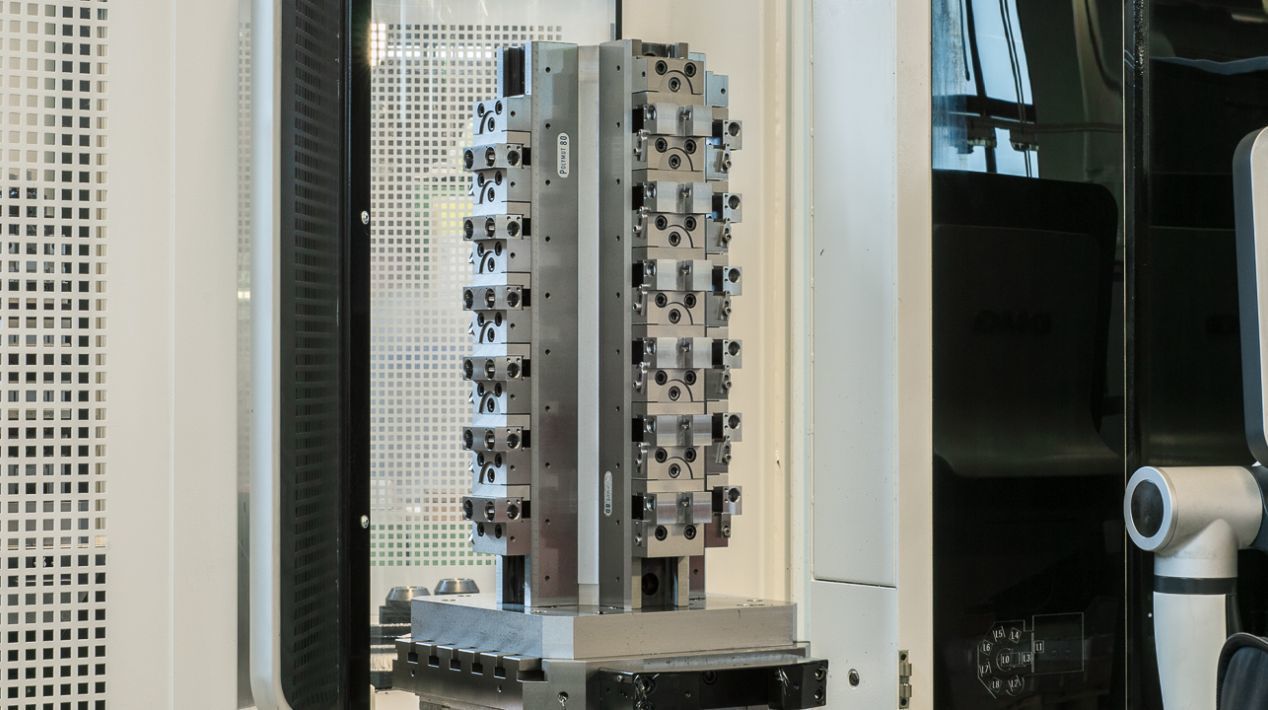

              1. Mecanización de las piezas de construcción en diferentes lados de las torres de sujeción
                1. Fabricación en serie de las mismas piezas de construcción
                  1. Piezas de construcción de precisión con tolerancias estrechas

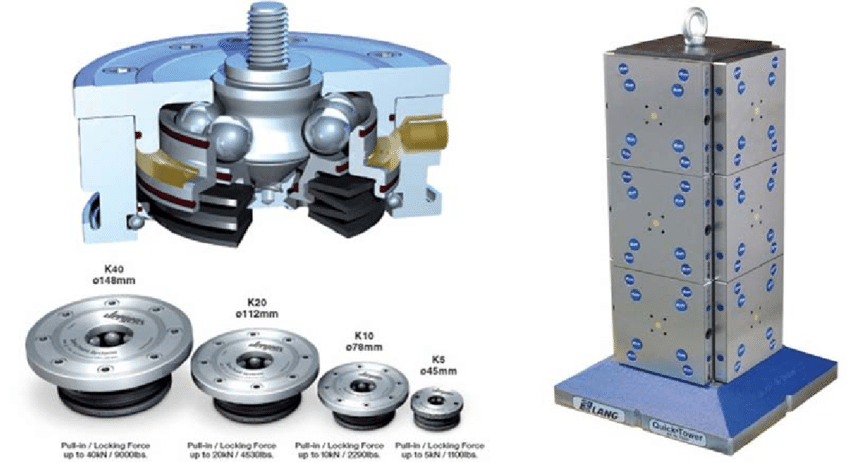

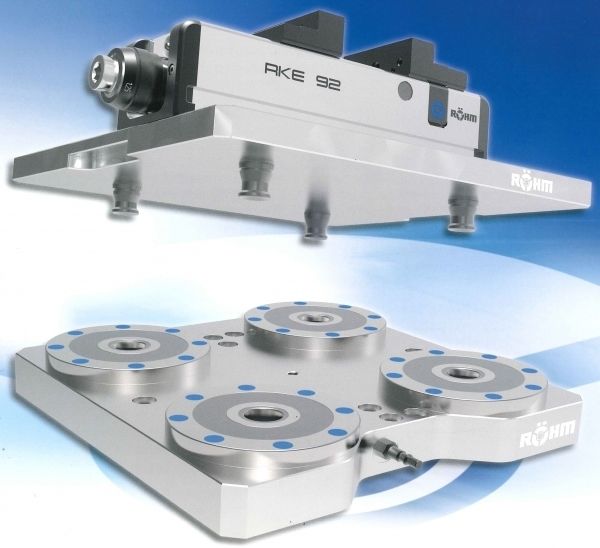

                2. Sistemas de sujeción de punto cero
                  1. Los sistemas de sujeción de punto cero se utilizan generalmente en la fabricación individual y en el caso de series pequeñas, así como de gran variedad de variantes para mejorar la seguridad del proceso y reducir el tiempo de equipamiento.
                    1. Con ayuda de los sistemas de sujeción de punto cero, los montajes, los porta piezas o las piezas construidas adecuadamente pueden ser posicionados y sujetados sobre la mesa de la máquina en poco tiempo y de manera precisa.

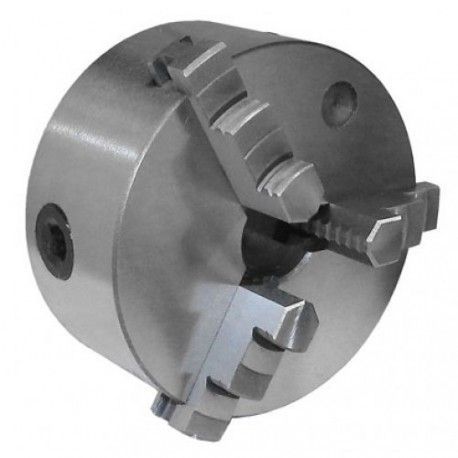

                    2. Auto centradores
                      1. Los auto centradores por mordazas posicionan y sujetan las piezas de acuerdo a su forma exterior de manera exacta dentro de un eje de simetría previsto.
                        1. Se caracterizan por altas fuerzas de sujeción y una construcción especialmente estable. Por medio de mordazas intercambiables que han sido adecuadamente conformadas, las piezas con superficie curvas también pueden sujetarse.
                          1. El movimiento de las mordazas puede producirse por un mecanismo de rosca céntrica o de forma hidráulica.
