FLIP-FLOP T (TOOGLE)
- Cambia la salida con cada pulso que emite el reloj, que es la unica entrada
- Se puede construir a partir de los flip flop JK.cuando las entradas J y K se
conectan para proporcionar una entrada única designada por T.
- Dispositivo de almacenamiento temporal de dos estados
(alto y bajo)
- Si el reloj pasa de (0) a (1), el valor que almacena el FF permanece igual . -Si el valor del bit ‘T’ es (1) el
valor de salida cambia, al (0).

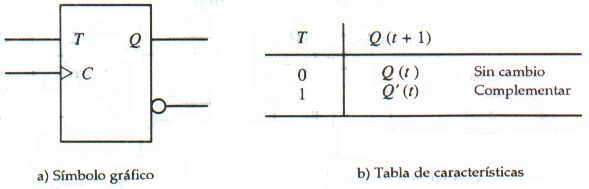

- Representación
- Diagrama de bloque
