Hálito Culpado
- O princípio químico do bafômetro
- Sistema de purificação do sangue
- Eliminação pos pulmões através do ar alveolar
- Metabolização do Etanol
- 90% do descarte
- Conciste na oxidação
- CH3 CH2 OH -> CH3 CHO -> CO2 + H2O
- Química do bafômetro
- simples são
descartáveis
- Consistem em pequenos tubos
contendo uma mistura sólida de
solução aquosa de dicromato de
potássio e sílica, umedecida com
ácido sulfúrico
- Consistem em pequenos tubos
contendo uma mistura sólida de
solução aquosa de dicromato de
potássio e sílica, umedecida com
ácido sulfúrico
- Utilizado pelas polícias (portátil)
- Detecção/medição
- O sistema detetor/medidor é
eletroquímico, baseado no
princípio da pilha de combustível
(como as usadas nos ônibus
espaciais da NASA para produzir
energia elétrica a partir da reação
entre os gases hidrogênio e
oxigênio
- Equações da reação química do
bafômetro portátil
- Equação na forma iônica
- K2 Cr2 O7 (aq) + 4H2 SO4 (aq) + 3CH3 CH2 OH(g) → Cr2 (SO4 ) 3 (aq) + 7H2 O(l) + 3CH3 CHO(g) + K2 SO4 (aq)
- K2 Cr2 O7 (aq) + 4H2 SO4 (aq) + 3CH3 CH2 OH(g) → Cr2 (SO4 ) 3 (aq) + 7H2 O(l) + 3CH3 CHO(g) + K2 SO4 (aq)

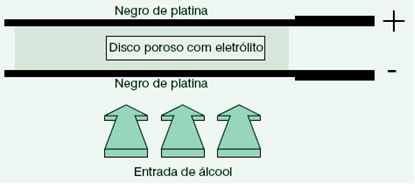

- Funcionamento de bafômetro baseado no princípio da pilha de combustível
- Eletrodo negativo
- oxidação (catalisada pela platina), conforme a semi-reação: CH3 CH2 OH(g) → CH3 CHO(g) + 2H+ (aq) + 2e–
- oxidação (catalisada pela platina), conforme a semi-reação: CH3 CH2 OH(g) → CH3 CHO(g) + 2H+ (aq) + 2e–
- Eletrodo positivo
- ocorre a redução do oxigênio (contido no ar), conforme a semi-reação: ½O2 (g) + 2H+(aq) + 2e- → H2 O(l)
- ocorre a redução do oxigênio (contido no ar), conforme a semi-reação: ½O2 (g) + 2H+(aq) + 2e- → H2 O(l)
- Simulando um ‘bafômetro’
- O ar arrasta vapores de álcool
que, borbulhando na solução
ácida de dicromato de potássio
provoca uma mudança de
coloração como segue (caso
não observe mudança de cor,
aumente a acidez da solução
de dicromato)
- ALARANJADO → MARROM → VERDE → AZUL
- ALARANJADO → MARROM → VERDE → AZUL
- O ar arrasta vapores de álcool
que, borbulhando na solução
ácida de dicromato de potássio
provoca uma mudança de
coloração como segue (caso
não observe mudança de cor,
aumente a acidez da solução
de dicromato)
- Eletrodo negativo
- Equação na forma iônica
- Equações da reação química do
bafômetro portátil
- Modelo Taguchi desenvolvido no
Japão e que consiste em um sensor
semicondutor, seletivo para etanol,
constituído basicamente de óxido
de estanho com várias impurezas
(principalmente terras raras)
- Equação completa
- Cr2 O7 2-(aq) + 8H+(aq) + 3CH3 CH2 OH(g → 2Cr3+(aq) + 3CH3 CHO(g) +7H2 O(l)
- Cr2 O7 2-(aq) + 8H+(aq) + 3CH3 CH2 OH(g → 2Cr3+(aq) + 3CH3 CHO(g) +7H2 O(l)
- Equação completa
- O sistema detetor/medidor é
eletroquímico, baseado no
princípio da pilha de combustível
(como as usadas nos ônibus
espaciais da NASA para produzir
energia elétrica a partir da reação
entre os gases hidrogênio e
oxigênio
- Detecção/medição
- simples são
descartáveis
- Química do bafômetro
- CH3 CH2 OH -> CH3 CHO -> CO2 + H2O
- Conciste na oxidação
- 90% do descarte
- Eliminação pelo sistema urinário
- 10% do descarte do álcool
- 10% do descarte do álcool
- Eliminação pos pulmões através do ar alveolar
- Sistema de purificação do sangue
