Dibujo de conjunto
- Lista de partes
- NTC 2058: Dibujo técnico -
Lista de Ítems: es una lista
detallada de los ítems que
constituyen un ensamblaje
o las partes individuales
que figuran en un dibujo
técnico.
- Se incluye en el dibujo o un
documento aparte con el número
del dibujo La lista se ubica de modo
que pueda ser leída en la dirección
de observación del dibujo puede
estar unida con un cuadro de rotulo
- Se incluye en el dibujo o un
documento aparte con el número
del dibujo La lista se ubica de modo
que pueda ser leída en la dirección
de observación del dibujo puede
estar unida con un cuadro de rotulo
- Se coloca la lista de
componentes en un plano
separado para la facilidad
de manejo y duplicacion
- NTC 2058: Dibujo técnico -
Lista de Ítems: es una lista
detallada de los ítems que
constituyen un ensamblaje
o las partes individuales
que figuran en un dibujo
técnico.

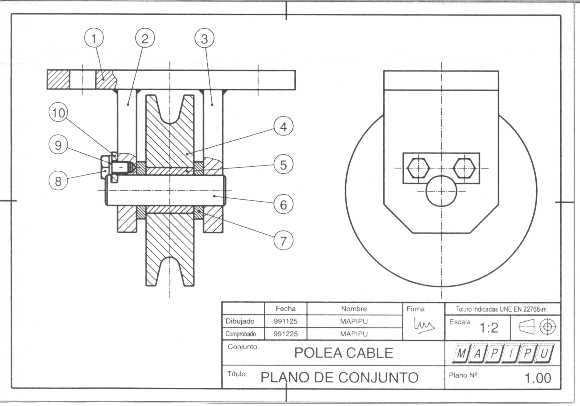

- Plano de conjunto
- Representan una maquina o
mecanismo en su totalidad
- Da una idea en general del
mecanismo y por consiguiente
de su funcionamiento del
servicio o trabajo que realiza
- Se deben ver todas la piezas es necesario
dibujar vistas, cortes y rótulos necesarios
para interpretar el funcionamiento del
conjunto
- Es necesario tener en cuenta normalización,
formato de dibujo, grosor de líneas, escalas,
disposición de vistas, cortes y secciones
entre otros.
- Se deben realizar cortes
necesarios para observar las
piezas interiores

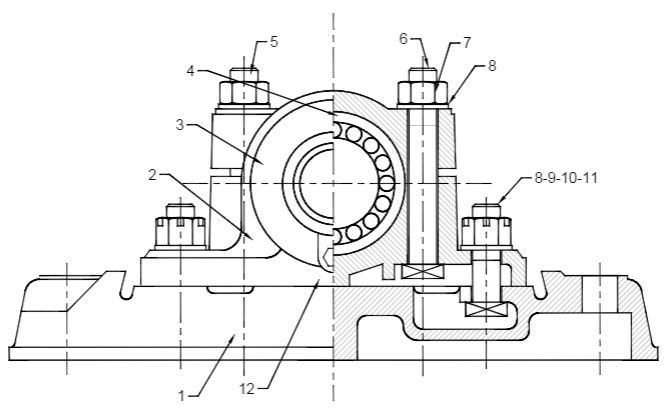

- Se debe asignar una marca a cada
pieza relacionadas por medio de
una línea de referencia
- Presenta una visión general de
dispositivo a construir Consiste
en hacer posible en montaje
- Representan una maquina o
mecanismo en su totalidad
- Simplificando:
Reducce de tiempo
en la realización
del dibujo.
- Marcado de pieza:Cada pieza se le asigna
una marca, las marcas forman parte de la
rotulación del dibujo, las marcas en
sentido horario según su número.
- Listado de materiales: Lista
detallada de todos los componentes
que se parecen en el dibujo
- Proporcionan toda la información
necesaria para la producción o el
aprovisionamiento de los elementos
- Proporcionan toda la información
necesaria para la producción o el
aprovisionamiento de los elementos
- Planos de detalle o despiece:
Cada pieza se dibuja con el mismo
número de vistas cortes y detalles
- Referencia a los elementos
- NTC 2099: Dibujo técnico – Referencia de
ítems: se asignan en orden secuencial a cada
parte o componente de un ensamblaje, están
compuestas por números arábigos.
- NTC 2099: Dibujo técnico – Referencia de
ítems: se asignan en orden secuencial a cada
parte o componente de un ensamblaje, están
compuestas por números arábigos.
- Dibujo de
ensamble
explosivo
