PLANOS Y SOLIDOS
- Dibujo de despiece de un objeto
- Es la representación gráfica de cada una
de las piezas que constituyen un
mecanismo, obtenidoa partir del
correspondiente dibujo de conjunto,
haciendo posible la posterior
fabricaciónindividual de las mismas.
- NORMAS PARA SU REALIZACION
- 1. Desmontar imaginariamente el conjunto en sus
piezas componentes, distinguiendo las
piezasnormalizadas y las suministradas por otros
fabricantes, para las cuales no es preciso realizar
dibujos de despiece
- 2. Cada pieza será representada con las vistas, cortes,
secciones y detalles, necesarios ysuficientes para
definir con claridad la forma de todos sus detalles
constructivos
- 3. Las piezas hay que dibujarlas respetando la posición
que presentan en el conjunto (posición detrabajo)
- 4. Cada pieza se dibujará a la escala más conveniente;
en cualquier caso, a ser posible, seutilizarán escalas
normalizadas
- 5. Se deben acotar todas las piezas hasta que las
dimensiones de cada una se
encuentrencompletamente definidas
- 1. Desmontar imaginariamente el conjunto en sus
piezas componentes, distinguiendo las
piezasnormalizadas y las suministradas por otros
fabricantes, para las cuales no es preciso realizar
dibujos de despiece
- NORMAS PARA SU REALIZACION
- Es la representación gráfica de cada una
de las piezas que constituyen un
mecanismo, obtenidoa partir del
correspondiente dibujo de conjunto,
haciendo posible la posterior
fabricaciónindividual de las mismas.
- Dibujo de conjunto
- Se denomina dibujo de conjunto a la representación
gráfica de un grupo de piezas queconstituyen un
mecanismo, una máquina o una instalación, realizada
de modo que todos estoselementos aparecen
montados y unidos, según el lugar que les
corresponde, para asegurar uncorrecto
funcionamiento del órgano diseñado
- TIPOS
- DIBUJO DE CONJUNTO GENERAL: corresponde
con la representación completa
delmecanismo, máquina o instalación con
todos sus elementos componentes montados
- DIBUJO DE SUBCONJUNTO: los conjuntos formados por una gran
cantidad de piezas, debido asu gran complejidad, se pueden
descomponer en dibujos de subconjunto, representativo cadauno
de ellos de una parte de la máquina o mecanismo
- DIBUJO DE CONJUNTO GENERAL: corresponde
con la representación completa
delmecanismo, máquina o instalación con
todos sus elementos componentes montados
- TIPOS
- Se denomina dibujo de conjunto a la representación
gráfica de un grupo de piezas queconstituyen un
mecanismo, una máquina o una instalación, realizada
de modo que todos estoselementos aparecen
montados y unidos, según el lugar que les
corresponde, para asegurar uncorrecto
funcionamiento del órgano diseñado
- Dibujo de conjunto en explosión
- El plano en perspectiva explosiva tiene como finalidad indicar en forma
ordenada y precisa la secuencia de ubicación de las piezas que conforman un
conjunto, permitiendo con ello a cualquier operario realizar un desarme y
posteriormente; realizada la reparación, armar el conjunto siguiendo las
informaciones del plano.
- El dibujo de explosión se utiliza en los catálogos de piezas, montaje y mantenimiento y otros
materiales de instrucción
- El dibujo de explosión se utiliza en los catálogos de piezas, montaje y mantenimiento y otros
materiales de instrucción
- El plano en perspectiva explosiva tiene como finalidad indicar en forma
ordenada y precisa la secuencia de ubicación de las piezas que conforman un
conjunto, permitiendo con ello a cualquier operario realizar un desarme y
posteriormente; realizada la reparación, armar el conjunto siguiendo las
informaciones del plano.

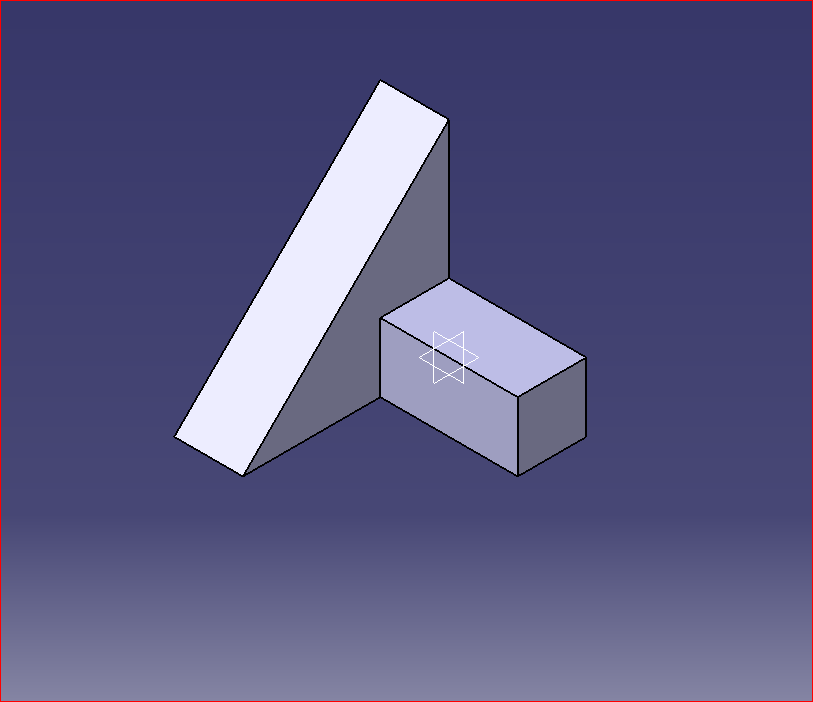

- Proceso de dibujo en el video de la
pieza en el CAD CATIA
- DIBUJO DE LA FORMA
EN UN PLANO
- ACOTACION DE LA FORMA
- EXTRUCION DE LA FORMA CONVERTIR EN UN SOLIDO
- EXTRUCION DE LA FORMA CONVERTIR EN UN SOLIDO
- ACOTACION DE LA FORMA
- DIBUJO DE LA FORMA
EN UN PLANO
- Que es un PLM
- El PLM (en Ingles: Product Lifecycle Management ò en
Español: Gestión del Ciclo de Vida del Producto) es una
estrategia empresarial basada en una tecnología la cual
permite gestionar toda la información relacionada con el
producto. Este proceso va desde la concepción de la idea,
pasando por su diseño y fabricación, hasta su servicio y
reciclaje (eliminación). Uno de los factores más innovadores
del PLM es la capacidad de integrar a las personas, datos,
procesos y sistemas de negocio.
- VENTAJAS
- Menor costo de producción. *Producción
más limpia (Eco- Concepción). *Menor
tiempo de lanzamiento. *Datos
centralizados. *Aumenta la calidad del
producto. *Es un constante factor de
innovación. *Da cumplimiento a normas
industriales. *Integrar a las personas, datos,
procesos y sistemas de negocio. *Reduce el
time-to-market.
- Menor costo de producción. *Producción
más limpia (Eco- Concepción). *Menor
tiempo de lanzamiento. *Datos
centralizados. *Aumenta la calidad del
producto. *Es un constante factor de
innovación. *Da cumplimiento a normas
industriales. *Integrar a las personas, datos,
procesos y sistemas de negocio. *Reduce el
time-to-market.
- FASES DE LA ESTRATEGIA PLM
- 1. Innovación y desarrollo 2. Eco concepción 3.
Simulación 4. Fabricación 5. La producción o
logística interna 6. Logística externa o de transporte
7. Comercialización, marketing 8. Mantenimiento 9.
El fin de vida o recuperación, reciclaje
- 1. Innovación y desarrollo 2. Eco concepción 3.
Simulación 4. Fabricación 5. La producción o
logística interna 6. Logística externa o de transporte
7. Comercialización, marketing 8. Mantenimiento 9.
El fin de vida o recuperación, reciclaje
- VENTAJAS
- El PLM (en Ingles: Product Lifecycle Management ò en
Español: Gestión del Ciclo de Vida del Producto) es una
estrategia empresarial basada en una tecnología la cual
permite gestionar toda la información relacionada con el
producto. Este proceso va desde la concepción de la idea,
pasando por su diseño y fabricación, hasta su servicio y
reciclaje (eliminación). Uno de los factores más innovadores
del PLM es la capacidad de integrar a las personas, datos,
procesos y sistemas de negocio.
