GRUPO 100201_44 -------- MEDIOS DE TRASMSIÓN ALAMBRICOS
- provienen de la comunicacion
- Que es la comunicación desde el punto de vista electrónico
- Que es la comunicación desde el punto de vista electrónico
- Significado
- que son los medios de comunicación alambricos
- Las principales características de los medios guiados son el tipo de conductor utilizado, la velocidad
máxima de transmisión, las distancias máximas que puede ofrecer entre repetidores, la inmunidad
frente a interferencias electromagnéticas, la facilidad de instalación y la capacidad de soportar
diferentes tecnologías de nivel de enlace. La velocidad de transmisión depende directamente de la
distancia entre los terminales, y de si el medio se utiliza para realizar un enlace punto a punto o un
enlace multipunto. Debido a esto, los diferentes medios de transmisión tendrán diferentes
velocidades de conexión que se adaptarán a utilizaciones dispares.
- Características
- Las principales características de los medios guiados son el tipo de conductor utilizado, la velocidad
máxima de transmisión, las distancias máximas que puede ofrecer entre repetidores, la inmunidad
frente a interferencias electromagnéticas, la facilidad de instalación y la capacidad de soportar
diferentes tecnologías de nivel de enlace. La velocidad de transmisión depende directamente de la
distancia entre los terminales, y de si el medio se utiliza para realizar un enlace punto a punto o un
enlace multipunto. Debido a esto, los diferentes medios de transmisión tendrán diferentes
velocidades de conexión que se adaptarán a utilizaciones dispares.
- que son los medios de comunicación alambricos

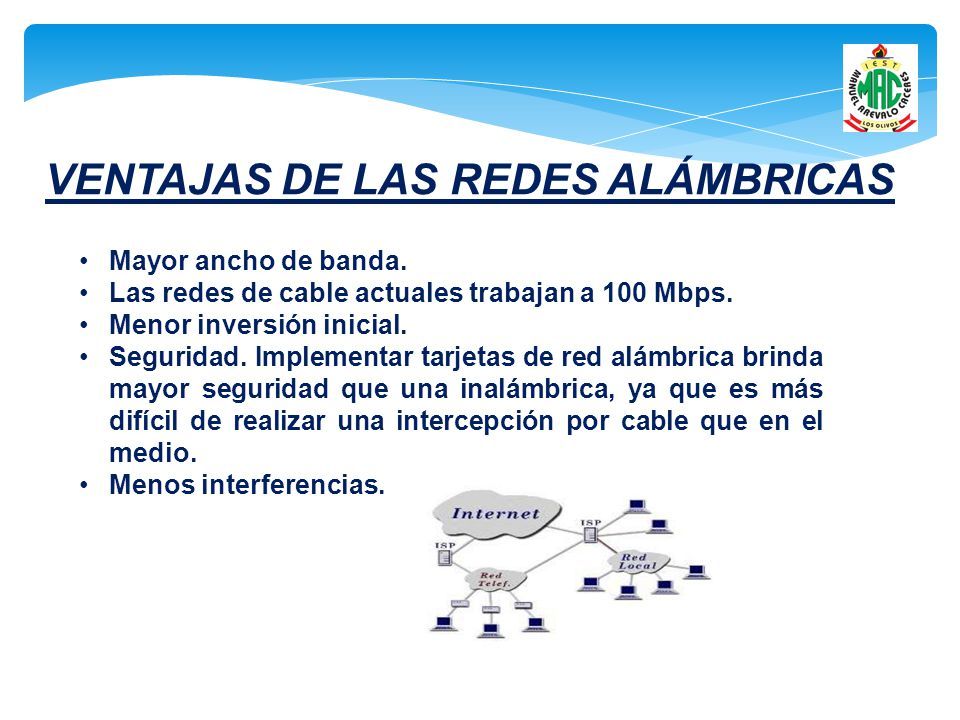

- ventajas
- PAR TRENZADO BLINDADO

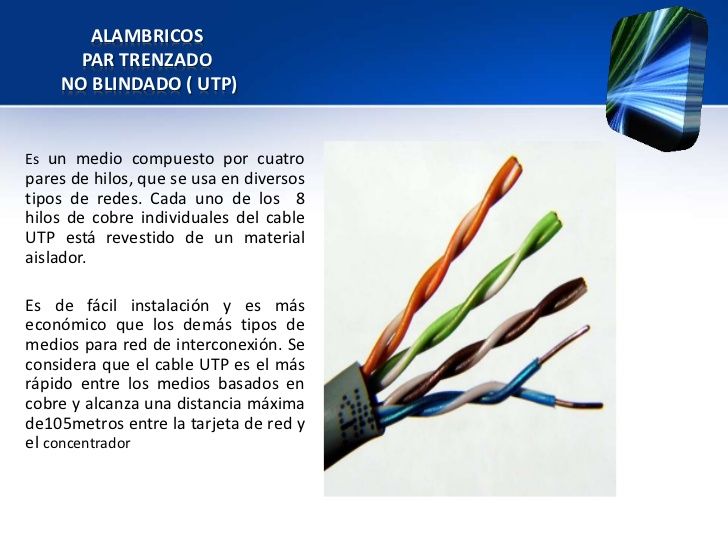

- PAR TRENZADO NO BLINDADO (UTP)
- Cable UTP
Sólido: el cuál
contiene dentro
de cada cable de
par trenzado un
sólo hilo
conductor, por
lo que tiene
menor
resistencia al
movimiento y a
los dobleces, por
ende es mas
económico
- el cuál contiene dentro de cada
cable varios hilos conductor, por lo
que tiene mayor resistencia al
movimiento y a los dobleces ya que
si se llega a romper un hilo, los
demás siguen conduciendo la
señal, por ende es mas caro.
- Cable UTP
Sólido: el cuál
contiene dentro
de cada cable de
par trenzado un
sólo hilo
conductor, por
lo que tiene
menor
resistencia al
movimiento y a
los dobleces, por
ende es mas
económico

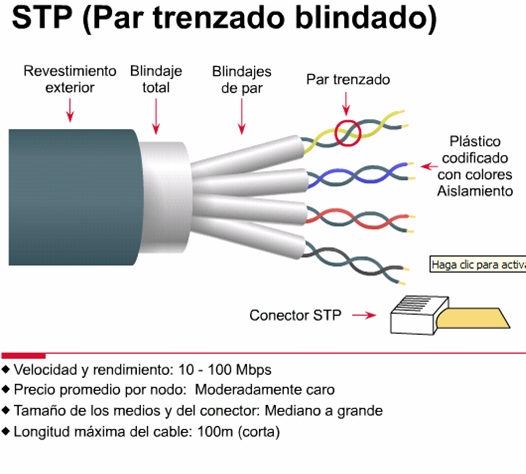

- El cable STP combina las técnicas de blindaje para contrarrestar la EMI y la RFI, y el trenzado
de hilos para contrarrestar el crosstalk. Para obtener los máximos beneficios del blindaje,
los cables STP se terminan con conectores de datos STP blindados especiales. Si el cable no
se conecta a tierra correctamente, el blindaje puede actuar como antena y captar señales no
deseadas.
- PAR TRENZADO NO BLINDADO (UTP)

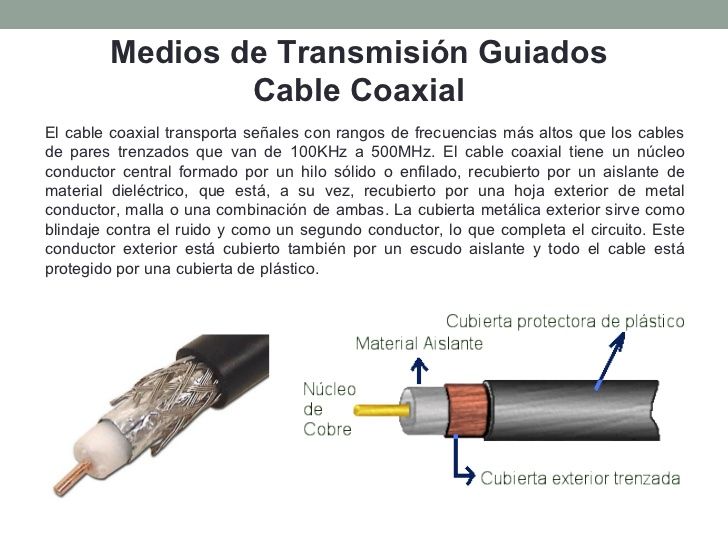

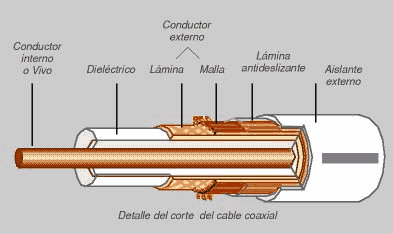

- CABLE COAXIAL - PARTES
- CABLE COAXIAL
- creado en la década de 1930, es un cable utilizado para
transportar señales eléctricas de alta frecuencia que posee dos
conductores concéntricos, uno central, llamado núcleo,
encargado de llevar la información, y uno exterior, de aspecto
tubular, llamado malla, blindaje o trenza, que sirve como
referencia de tierra y retorno de las corrientes. Entre ambos se
encuentra una capa aislante llamada dieléctrico, de cuyas
características dependerá principalmente la calidad del cable.
Todo el conjunto suele estar protegido por una cubierta aislante
(también denominada chaqueta exterior)
- Se puede encontrar un cable coaxial: Entre la antena y el televisor; en las redes
urbanas de televisión por cable e Internet; entre un emisor y su antena de
emisión (equipos de radioaficionados); en las líneas de distribución de señal de
vídeo (se suele usar el RG-59); en las redes de transmisión de datos como
Ethernet en sus antiguas versiones 10BASE2 y 10BASE5; en las redes telefónicas
interurbanas y en los cables submarino
- creado en la década de 1930, es un cable utilizado para
transportar señales eléctricas de alta frecuencia que posee dos
conductores concéntricos, uno central, llamado núcleo,
encargado de llevar la información, y uno exterior, de aspecto
tubular, llamado malla, blindaje o trenza, que sirve como
referencia de tierra y retorno de las corrientes. Entre ambos se
encuentra una capa aislante llamada dieléctrico, de cuyas
características dependerá principalmente la calidad del cable.
Todo el conjunto suele estar protegido por una cubierta aislante
(también denominada chaqueta exterior)
- CABLE COAXIAL

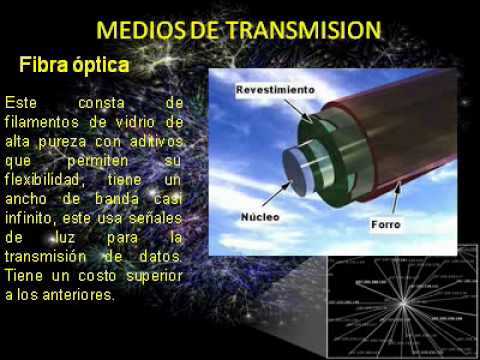

- FIBRA ÓPTICA -
PARTES
- FIBRA ÓPTICA
- La fibra óptica es un medio de transmisión,
empleado habitualmente en redes de datos y
telecomunicaciones, consiste en un hilo muy fino
de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que
representan los datos a transmitir.
- Una banda de paso muy ancha, lo que permite flujos
muy elevados (del orden del GHz). Pequeño tamaño,
por lo tanto ocupa poco espacio. Gran flexibilidad, el
radio de curvatura puede ser inferior a 1 cm, lo que
facilita la instalación enormemente.
- La fibra óptica es un medio de transmisión,
empleado habitualmente en redes de datos y
telecomunicaciones, consiste en un hilo muy fino
de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que
representan los datos a transmitir.
- FIBRA ÓPTICA
