PRESIÓN
- Definición
- Acción de una fuerza contra otra fuerza opuesta. Generalmente se define
como fuerza por unidad de área.
- Se mide generalmente en pascales (Pa)
- clases
- Atmosférica
- Es la que ejercen todas las capas de aire sobre todos los
objetos inmersos en ella
- 1 atm = 760 mm de Hg =
101.300 Pa
- 1 atm = 760 mm de Hg =
101.300 Pa
- Es la que ejercen todas las capas de aire sobre todos los
objetos inmersos en ella
- Hidrostática
- Es el peso de una columna de fluido
sobre la unidad de área.
- Es el peso de una columna de fluido
sobre la unidad de área.
- Absoluta
- Es igual a la presión atmosférica más
la presión manométrica.
- Es igual a la presión atmosférica más
la presión manométrica.
- Atmosférica
- influenciada por la temperatura, el nivel y/o el flujo en
un proceso,
- Se mide generalmente en pascales (Pa)
- Acción de una fuerza contra otra fuerza opuesta. Generalmente se define
como fuerza por unidad de área.
- Instrumentos de medición
- Mecánicos
- Primarios
- Miden la presión comparándola con la ejercida por un líquido
de densidad y alturas conocidas
- Barómetro cubeta
- Manómetro de tubo en U,
campana, tubo inclinado
- Barómetro cubeta
- Miden la presión comparándola con la ejercida por un líquido
de densidad y alturas conocidas
- Primarios elasticos
- se deforman por la presión interna del fluido que
contienen

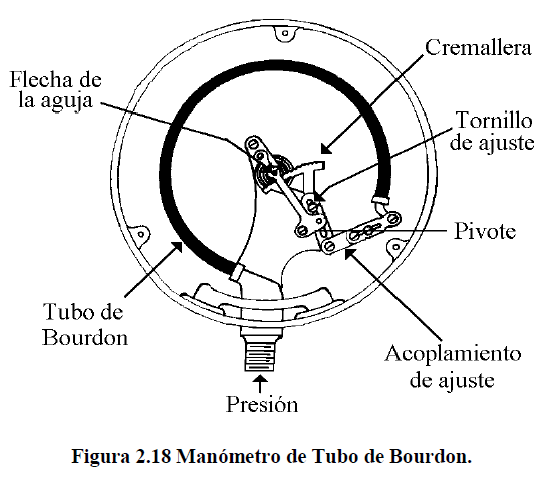

- el tubo Bourdon,
- Tubo enrollado, cerrado por un extremo, tiende a
enderezarse cuando por el otro extremo del tubo se
aplica un gas o líquido a presión.
- Tubo enrollado, cerrado por un extremo, tiende a
enderezarse cuando por el otro extremo del tubo se
aplica un gas o líquido a presión.
- el elemento en
espiral
- Helicoidal
- Diafragma
- Este es un disco flexible generalmente con
corrugaciones concéntricas, los materiales
de construcción pueden ser metálicos o no
metálicos.
- Este es un disco flexible generalmente con
corrugaciones concéntricas, los materiales
de construcción pueden ser metálicos o no
metálicos.
- Fuelle
- Tubo enrollado, cerrado por un extremo,
tiende a enderezarse cuando por el otro
extremo del tubo se aplica un gas o líquido
a presión.
- Tubo enrollado, cerrado por un extremo,
tiende a enderezarse cuando por el otro
extremo del tubo se aplica un gas o líquido
a presión.
- el tubo Bourdon,
- se deforman por la presión interna del fluido que
contienen
- Primarios
- Neumáticos
- Son todos aquellos instrumentos transmisores neumáticos cuyo
elemento de medida es de presión adecuado al campo de
medida correspondiente.
- Transmisores neumáticos
- se basan en el sistema
tobera-obturador que
convierte el movimiento del
elemento de medición en una
señal neumática
- se basan en el sistema
tobera-obturador que
convierte el movimiento del
elemento de medición en una
señal neumática
- Transmisores neumáticos
- Son todos aquellos instrumentos transmisores neumáticos cuyo
elemento de medida es de presión adecuado al campo de
medida correspondiente.
- Electromecánicos
- Utilizan un elemento mecánico elástico combinado
con un transductor eléctrico que genera la señal
eléctrica correspondiente
- A través de un sistema de palancas convierte la presión
en una fuerza o en un desplazamiento mecánico.
- A través de un sistema de palancas convierte la presión
en una fuerza o en un desplazamiento mecánico.
- Medidores de Esfuerzo
- Resistivos
- Consisten en un elemento elástico (tubo Bourdon o capsula) que varia la
resistencia ohmica de un potenciómetro en función de la presión.
- Consisten en un elemento elástico (tubo Bourdon o capsula) que varia la
resistencia ohmica de un potenciómetro en función de la presión.
- Magneticos
- Capacitivos
- Se basan en la variación de capacidad que se produce en un
condensador al desplazarse una de sus placas por la aplicación de
presión.
- Se basan en la variación de capacidad que se produce en un
condensador al desplazarse una de sus placas por la aplicación de
presión.
- Utilizan un elemento mecánico elástico combinado
con un transductor eléctrico que genera la señal
eléctrica correspondiente
- Mecánicos
- Procesos en los que se usa
- Verificación de calidad de un
producto
- la neumática
- en compresores e instalaciones de bombas
- el campo de la
química para el
control de
procesos,
- mediciones en tanques, el aereoespacio
- en procesos de presión de aire,
- en el sector de la industria de plástico
- a comprobación de recaladas de válvulas (pérdida de presión de aire antes
y después)
- aviación y
embarcaciones
marítimas.
- Verificación de calidad de un
producto
