REGLAMENTO DE SEGURIDAD DEL TRABAJO CONTRA RIESGOS EN INSTALACIONES DE ENERGÍA ELÉCTRICA
  1. Disposiciones que deben observarse en el montaje de instalaciones eléctricas
    1. Art. 1.- Condiciones generales
      1. Personal calificado
        1. Material adecuado
          1. Aislamiento apropiado
            1. Con suficiente solidez mecánica
              1. Alejamiento de las partes conductoras energizadas
                1. Mediante la colaboración de obstáculos entre el personal
                  1. Aislamiento apropiado
                  2. Con la aplicación de las medidas necesarias
                    1. Puesta a tierra
                      1. Conexiones equipotenciales
                        1. Conductores de protección
                      2. Art. 2.- Protección contra descargas
                        1. A toda instalación eléctrica aérea contra las descargas atmosféricas.
                        2. Art. 3.- Identificación de aparatos y circuitos
                          1. Etiquetas o rótulos
                            1. El neutro y tierra, deben diferenciarse de los otros conductores
                            2. Art. 4.- Separación de las fuentes de energía
                              1. En el origen de toda instalacion
                                1. En la salida de cada instalacion
                                  1. Todos aparatos activos en una sola maniobra
                                  2. Art. 5.- Tomas de tierra y conductores de protección
                                    1. Eviten toda degradación ocasionada por acciones mecánicas y térmicas
                                      1. Masas de los aparatos y de las estructuras metálicas
                                        1. No debe intercalarse en los conductores de protección
                                          1. Deben determinarse en función de la intensidad y de la duración de la corriente
                                          2. Art. 6.- Prohibición de utilizar la tierra como parte de un circuito activo
                                            1. Un conductor de protección, cubierta metálica, que sea parte de una construcción.
                                            2. Art. 7.- Instalaciones eléctricas en lugares con riesgo de incendio o explosión
                                              1. Equipos situados en lugares con riesgos de incendio
                                              2. Art. 8.- Instalaciones eléctricas en locales de características especiales
                                                1. En lugares húmedos, mojados, con riesgos de corrosión, sometidos a altas o bajas temperaturas
                                                2. Art. 9.- Electricidad estática
                                                  1. a) Humidificación del ambiente a niveles apropiado
                                                    1. c) Integración del aire
                                                      1. b) Conexión eléctrica de los elementos conductores entre sí y a tierra
                                                      2. Art. 10.- Cercas eléctricas para ganado
                                                        1. En lugares donde no puedan quedar cubiertos por ramas
                                                          1. Los conductores de la cerca estarán separados de cualquier objeto metálico
                                                            1. Se situarán a una distancia conveniente para evitar que una persona o animal pueda tocarlos
                                                          2. Normas de seguridad para el personal que interviene en la operación y mantenimiento de instalaciones eléctricas.
                                                            1. Art. 11.- Normas generales
                                                              1. 1.-Toda persona que intervenga en operación y mantenimiento de instalaciones eléctricas
                                                                1. a) Tener una credencial
                                                                  1. b) Estar autorizado por la empresa
                                                                    1. c) Estar formado en la aplicación correcta de los primeros auxilios
                                                                    2. 2.-Una instalación eléctrica se efectuará en presencia de un técnico designado por la empresa
                                                                      1. 3.-El personal que realice trabajos en instalaciones eléctricas
                                                                        1. a) De un medio que asegure una eficaz comunicación con el centro de maniobras
                                                                          1. b) De vehículo de transporte vayan separados las herramientas del personal
                                                                          2. 4.-Colocar barreras protectoras o cualquier medio de señalización
                                                                            1. 5.Esquemas de la instalación que indique los puntos de corte de la corriente
                                                                              1. 6.-Queda prohibido retirar los resguardos de protección antes de dejar sin tensión los aparatos
                                                                              2. Art. 12.- Trabajos en instalaciones eléctricas sin tensión
                                                                                1. a) En el origen de la instalación
                                                                                  1. b) En el lugar del trabajo
                                                                                  2. Art. 13.- Intervención en instalaciones sin tensión bajo tierra, en ductos, canales y bandejas
                                                                                    1. Proveerse de planos de ubicación de los cables o conductores
                                                                                      1. Identificar con toda claridad, el cable o conductor en el que se va a intervenir.
                                                                                        1. Proteger mecánicamente al cable o cables vecinos
                                                                                        2. Art. 14.- Intervención en instalaciones eléctricas energizadas
                                                                                          1. Se realizarán cumpliendo estrictamente un programa diseñado por un técnico autorizado
                                                                                            1. El personal estará debidamente formado para aplicar según, el trabajo que corresponda
                                                                                              1. Se utilizarán herramientas y equipos de protección con aislamiento
                                                                                                1. No debe iniciarse, en una instalación energizada
                                                                                                2. Art. 15.- Participación, control y responsabilidad
                                                                                                  1. Control que permita disponer con claridad la responsabilidad y participación del personal
                                                                                                3. Normas para intervención en equipos, instalaciones y casos especiales

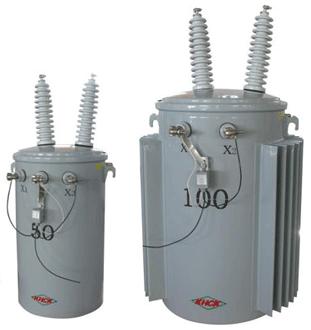

                                                                                                  1. Art. 16.- Transformadores
                                                                                                    1. Sin tensióm
                                                                                                      1. Desconectados los devanados primario y secundario
                                                                                                      2. Desconectado en el lado de alta tensión, reciba corriente por el lado de baja tensión
                                                                                                        1. Se prohíbe la realización de trabajos sin la total eliminación de los gases;
                                                                                                          1. Se prohíbe fumar en las proximidades de un transformador
                                                                                                            1. Se dispondrá de los elementos adecuados para la extinción de incendios;
                                                                                                            2. Art. 17.- Transformadores de intensidad
                                                                                                              1. Para dejar fuera de servicio se desconectará únicamente el primario
                                                                                                                1. El circuito secundario debe estar cerrado sobre los aparatos que alimenta
                                                                                                              2. Art. 18.- Generadores y motores sincronos
                                                                                                                1. Debera comprobarse antes de manipular
                                                                                                                  1. 1.- El paro de la máquina
                                                                                                                    1. 2.- La conexión en cortocircuito y a tierra de los bornes de salida
                                                                                                                      1. 3.- El bloqueo del sistema contraincendios
                                                                                                                        1. 4.- La desconexión de la alimentación del rotor
                                                                                                                          1. 5.- Que la atmósfera no sea inflamable o explosiva

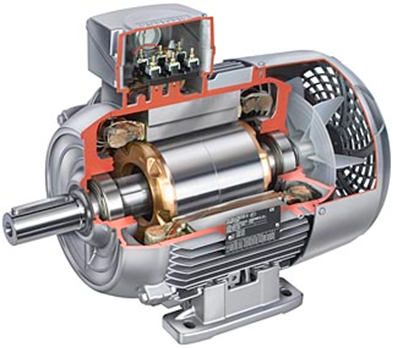

                                                                                                                        2. Art. 19.- Motores eléctricos
                                                                                                                          1. Estarán provistos de cubiertas permanentes u otros resguardos apropiados

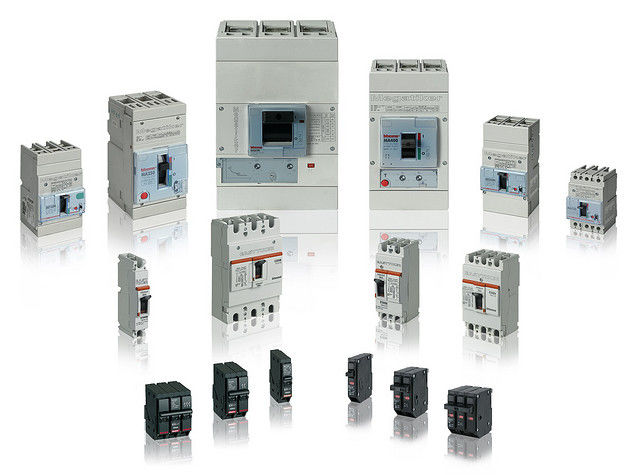

                                                                                                                          2. Art. 20.- Interruptores y seccionadores
                                                                                                                            1. Debe operarlos con pértiga, guantes y alfombras
                                                                                                                              1. Debe bloquearse todo aparato de corte de la corriente que se opere
                                                                                                                                1. Deben tomarse medidas de protección apropiadas contra los efectos tóxicos
                                                                                                                                  1. Debe revisarse, periódicamente, la perfecta presión de los contactos eléctricos
                                                                                                                                  2. Art. 21.- Condensadores estáticos
                                                                                                                                    1. 1.- Desconectar la corriente mediante corte visible
                                                                                                                                      1. 2.- Poner a tierra todos los elementos de la batería con equipo apropiado después de unos 5 minutos de espera
                                                                                                                                        1. 3.- Comprobar ausencia de tensión con equipo apropiado, en cada una de las fases;
                                                                                                                                        2. Art. 22.- Batería de acumuladores
                                                                                                                                          1. 1.-En los locales que dispongan de batería de acumuladores,
                                                                                                                                            1. a) Aislar el suelo de los locales
                                                                                                                                              1. Separar las partes desnudas energizadas
                                                                                                                                                1. c) Mantener ventilación adecuada,
                                                                                                                                                2. 2.- En las baterías de ácidos
                                                                                                                                                  1. a) Prohibir fumar
                                                                                                                                                    1. b) Proceder a ventilar en forma natural o forzada
                                                                                                                                                  2. Art. 23.- Trabajos con soldaduras eléctricas
                                                                                                                                                    1. 1.- Se deberá conectar a tierra la masa de los aparatos de soldadura
                                                                                                                                                      1. Los bornes estaran diseñados que no permitan el contacto accidental
                                                                                                                                                        1. 3.- Aislar la superficie exterior de los portaelectrodos
                                                                                                                                                        2. Art. 24.- Trabajos con vehículos, cabrestantes, grúas y similares
                                                                                                                                                          1. Prohibir la presencia del personal sobre dichos vehículos
                                                                                                                                                          2. Art. 25.- Trabajos en recipientes metálicos
                                                                                                                                                            1. Se deben utilizar transformadores, grupos convertidores y tomas de corriente
                                                                                                                                                            2. Art. 27.- Cambio de lámparas
                                                                                                                                                              1. Debe efectuarse sin tensión
                                                                                                                                                              2. Art. 28.- Sustitución de fusibles
                                                                                                                                                                1. Se quitará la tensión y se verificará la ausencia en ambos lados del elemento portafusible
                                                                                                                                                                2. Art. 26.- Herramientas eléctricas portátiles
                                                                                                                                                                  1. No podrá exceder de los 220 voltios
                                                                                                                                                                    1. Tendrán mango aislante y un dispositivo protector de la lámpara
