  1. Dibujo técnico. Conceptos.
    1. Formatos normalizados.
      1. Qué son,
        1. Es una hoja de papel en el que se representa un dibujo
          1. La forma y dimensiones se encuentran en mm
            1. Se encuentran ligados a la norma UNE, 1026-2 83 Parte 2, equivalente a la ISO 5457, donde se especifican las características de los formato donde se realizan el dibujo
              1. Cómo se construyen
                1. Cada serie está formada por un intervalo de tamaños
                  1. Los tamaños son similares

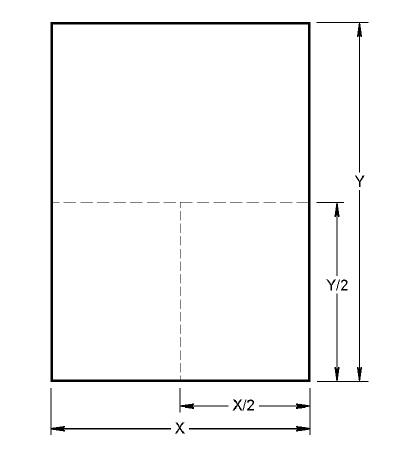

                    1. Se obtienen dividiendo el tamaño superior en dos parte iguales. Esta división es paralela al lado más corto
                      1. Existen formatos de serie A, B y C.
                        1. En la serie A, su base (formato A0) Tiene 1 m² de superficie
                          1. A0 841 × 1189 A1 594 × 841 A2 420 × 594 A3 297 × 420 A4 210 × 297 A5 148 × 210 A6 105 × 148 A7 74 × 105 A8 52 × 74 A9 37 × 52 A10 26 × 37
                        2. cuáles son las más comunes
        2. Líneas normalizadas
          1. Qué son,
            1. Es la entidad más importante del dibujo ya que sirve para ilustrar y describir las diferentes formas de los objetos
              1. Son líneas que tienen diferentes tipos de espesores las cuales han sido normalizadas en las diferentes normas.
                1. Cómo se construyen
                  1. Se construyen a base de unas medias específicas en el grosor.

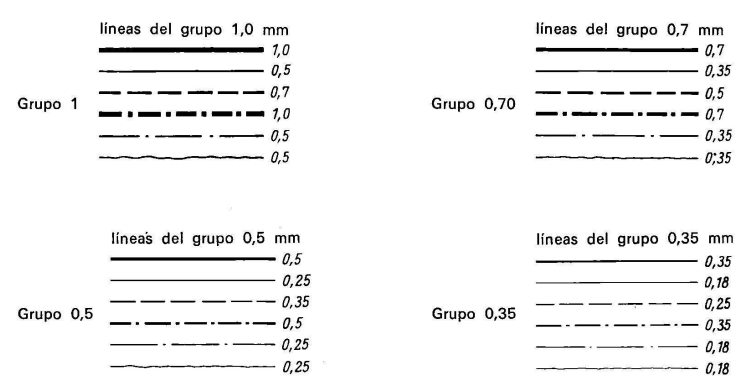

                    1. La serie consta de 6 grupos, que son: 1,4; 1; 0,7; 0,5; 0,35 y 0,25
                      1. cuáles son las más comunes

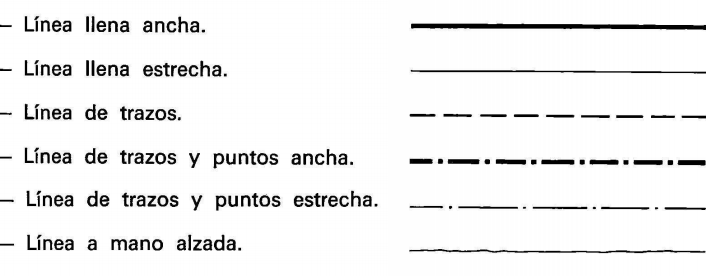

                        1. Las principales tipos de líneas son:
                          1. Línea oculta: se representan por líneas segmentadas
                            1. Línea central o de centro: muestra los centros de cavidades y características simétricas
                              1. Líneas de simetría: se identifica por tener dos líneas paralelas, solo se colocará cuando se dibujan vistas parciales
                                1. Línea de dimensión: Hace parte de la línea de acotación de los objeto
                                  1. Líneas guía: Son la parte de un objeto se refieren a una nota
                                    1. Línea de ruptura: Solo se usa cuando se corta la presentación de una pieza larga
                                      1. Línea de corte plano: Indica que se realizó un corte imaginario
                                        1. Línea de sección: Indica la superficie en la sección de una vista
                                          1. Línea virtual: Indican posiciones de un objeto en movimiento
          2. Escalas normalizadas
            1. Qué son,
              1. La escala es la relación que existe entre la dimensión dibujada y su dimensión real,
                1. Sirven para que los objetos se vean claramente representados
                  1. La escala es = a la dimensión del dibujo/ la dimensión en la realidad
                    1. Cómo se construyen
                      1. Las escalas son de ampliación , reducción y natural
                        1. cuáles son las más comunes
                          1. Escala natural: Es la representación de un dibujo a tamaño real. Se escribe 1:1
                            1. Escala de reducción: Se utiliza cuando el tamaño físico del plano es menor que la realidad. Algunas representaciones son mapas, viviendas
                              1. Escala de ampliación: Se usa para detallar piezas pequeñas en un plano. SE divide el numnerador por el denominar para tener valor real de la pieza. Ejemplo E 2:1 o E 10:1
                                1. La escala numérica representa la relación entre el valor de la representación y el valor de la realidad
                                  1. Un ejemplo de ello sería 1:100.000, los puntos que en el plano se encuentren a 1 cm estarán en la realidad a 100 000 cm
                                    1. La escala gráfica es la representación dibujada de la escala unidad por unidad, cada segmento muestra la relación entre la longitud de la representación y el de la realidad.
              2. Vistas

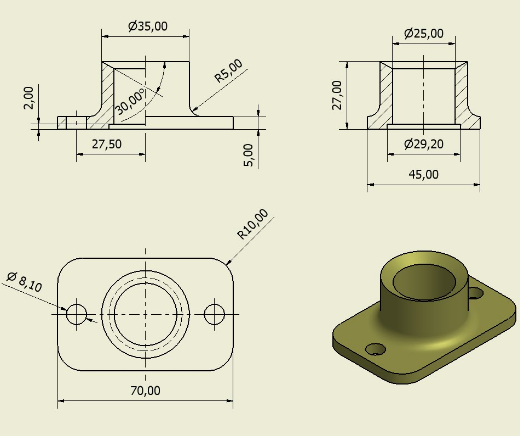

                1. Son representaciones más claras y fáciles de entender:
                  1. son:
                    1. Vistas de Piezas Simétricas:

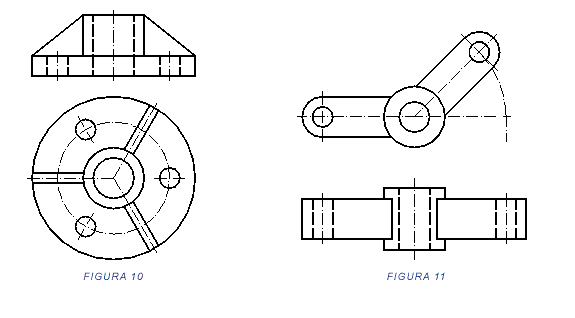

                      1. Consiste en representar la parte de una pieza con uno o varios ejes de simetría Para indicar esta situación basta con representar el eje de simetría y colocar en el extremo unas banderolas tal y como se indican en el dibujo.
                      2. Vistas Auxiliares Oblicuas:
                        1. Se presentan elementos. Con el propósito de evitar la proyección deformada, se realiza una proyección sobre un plano oblicuo.
                        2. Vistas locales
                          1. Permite mostrar vistas locales en lugar de completas. Estas vistas se realizan con línea gruesa y unida a la vista principal, por una línea de trazo o punto.
                          2. Vistas giradas

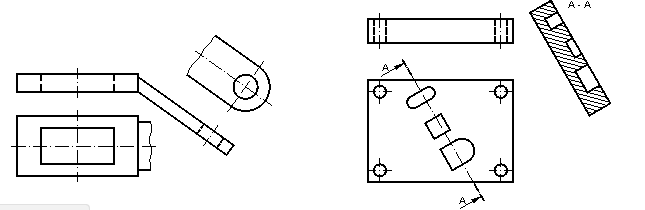

                            1. Evitan la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma. Se representan por ángulos diferentes a 90 grados con base a las direcciones principales de los ejes.
                            2. Vistas desarrolladas

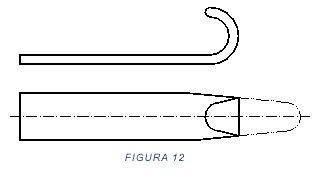

                              1. En piezas obtenidas por doblado o curvado, se hace necesario representar el contorno primitivo de dicha pieza, antes de su conformación, para apreciar su forma y dimensiones antes del proceso de doblado. Dicha representación se realizará con línea fina de trazo y doble punto

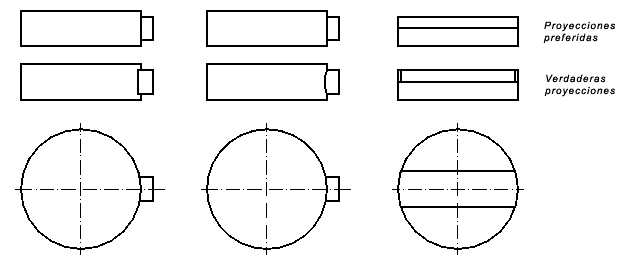

                              2. Representaciones convencionales

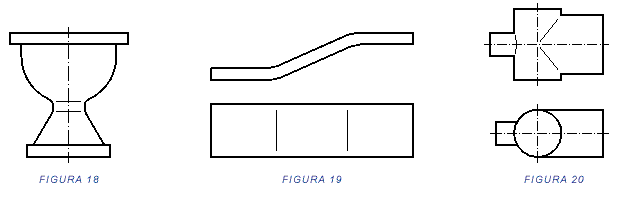

                                1. Tienen como objetivo clarificar y simplificar las representaciones.
                                2. Intersecciones ficticias

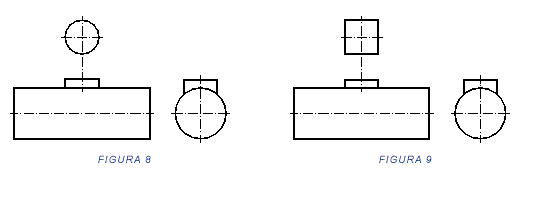

                                  1. Se produce porque en ocasiones las intersecciones no se hacen de forma clara. Por tal motivo las líneas de intersección se hacen mediante una línea fina.
                                  2. Vista detallada

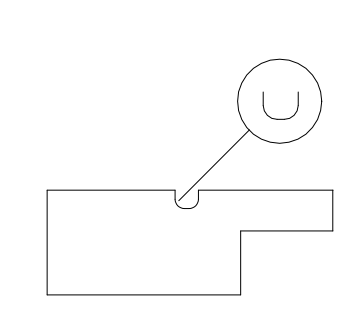

                                    1. Se realiza cuando una parte del dibujo no se encuentra bien detallada con las vistas obtenidas se dibujo una vista parcial de una zona en específico. Esta zona se identifica por medio de una letra círculo y flecha.
