DIBUJO PROYECTIVO

Formatos normalizados

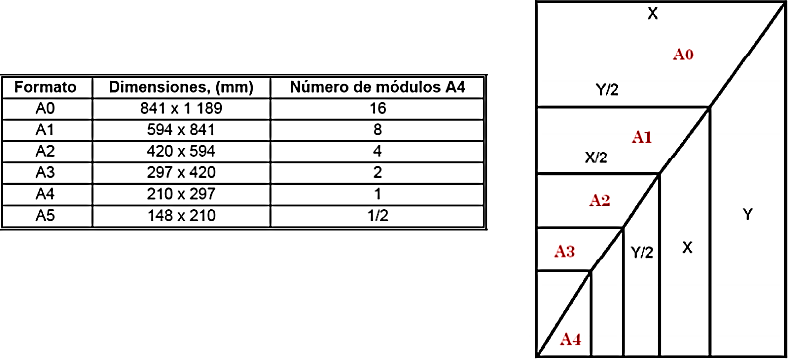

1. Hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm están normalizados.
2. 1. Los formatos más usados son:
    1. A3
    2. A4

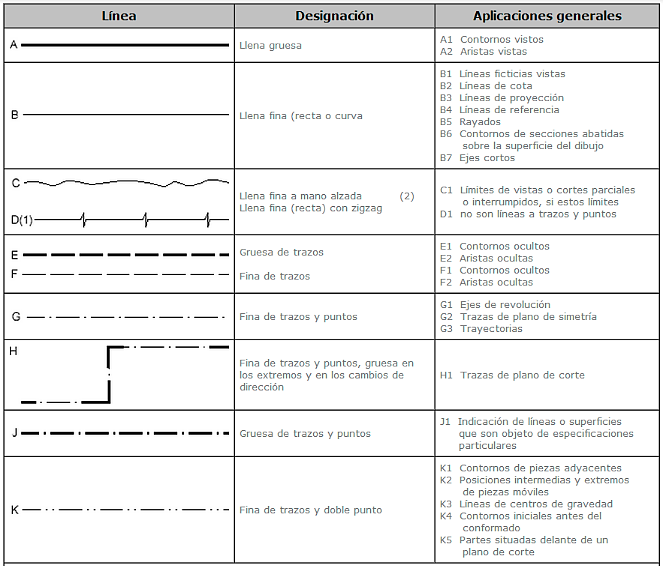

Líneas normalizadas
1. Son líneas que su espesor y tipo han sido normalizados.
2. 1. Las más usadas son:
    1. Contornos y aristas vistos
    2. Contornos y aristas ocultos
    3. Trazas de planos de corte.
    4. Ejes de revolución y trazas de plano de simetría.
    5. Líneas de proyección
    6. Líneas de centros de gravedad.

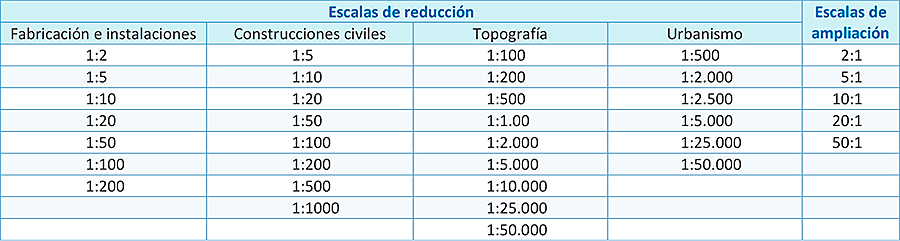

Escalas normalizadas
1. Representación de objetos en su tamaño natural, más grande o pequeños en un plano de dibujo.
2. 1. Las escalas más usadas son:
    1. 1:1
    2. 1:2
    3. 2:1
Vistas de un objeto
1. Vistas necesarias
  1. Vista superior o planta
  2. Vista derecha o lateral derecha
  3. Vista izquierda o lateral izquierda
  4. Vista inferior
2. vistas especiales
  1. Simétricas
  2. Detalles
  3. Locales
  4. Giradas
  5. Auxiliares
  6. Intersecciones ficticias
Cortes, secciones y roturas
