FORMATOS NORMALIZADOS

Se llama formato normalizado al tamaño, posición y dimensiones que se le da al papel, transformado en lámina de trabajo. (Formatos y plegados)
Los formatos se distinguen con las letras A, B, C, D, E,…y así sucesivamente. La más utilizada es la serie A (DIN A).

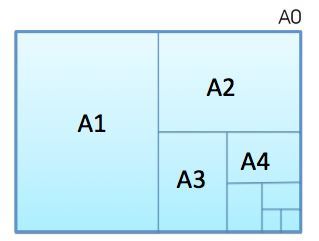

1. Reglas para la obtención de la serie A La forma y tamaño de una hoja de papel normalizado responde a tres simples reglas: Regla de doblado: Un formato se obtiene por doblado transversal del inmediato superior. Al doblar una hoja obtenemos dos de la siguiente serie. Regla de semejanza: La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es decir “raiz de dos” Regla de referencia: El formato de referencia tiene una superficie de un metro cuadrado.
2. LINEAS NORMALIZADAS

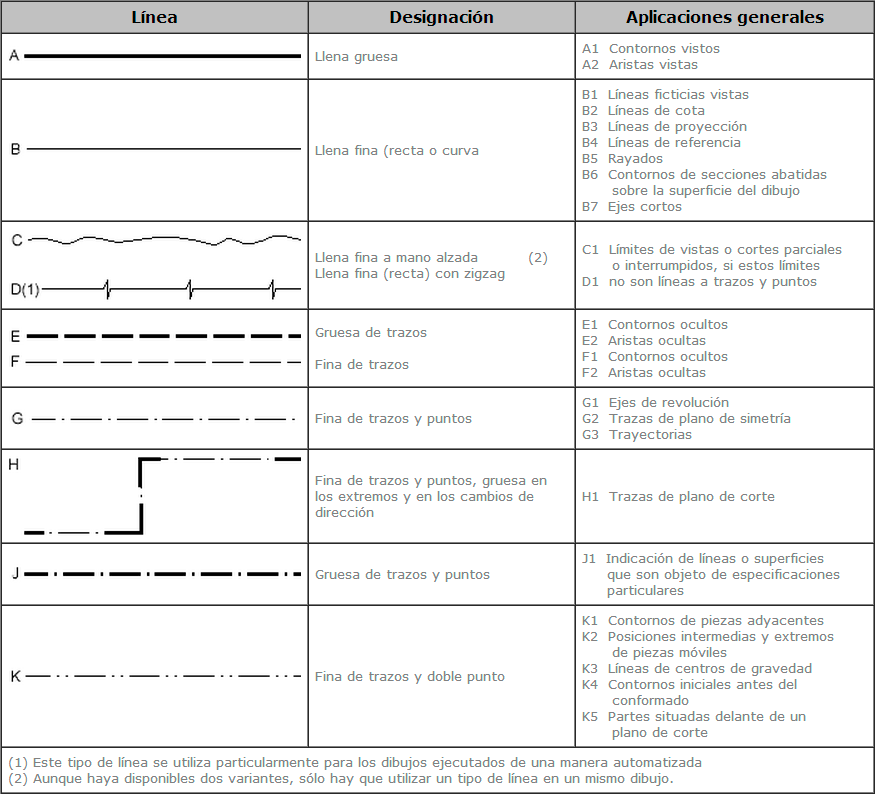

  1. En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han sido normalizados en las diferentes normas. En esta página no atendremos a la norma UNE 1-032-82, equivalente a la ISO 128-82.
  2. Anchuras de las líneas:as líneas se diferencian por su anchura o grosor. En los trazados a lápiz, esta diferenciación se hace variando la presión del lápiz, o mediante la utilización de lápices de diferentes durezas. En los trazados a tinta, la anchura de la línea deberá elegirse, en función de las dimensiones o del tipo de dibujo, entre la gama siguiente: 0,18 – 0,25 – 0,35 – 0,5 – 0,7 – 1 – 1,4 y 2 mm.
  3. El espaciado mínimo entre líneas paralelas (comprendida la representación de los rayados) no debe nunca ser inferior a dos veces la anchura de la línea más gruesa. Se recomienda que este espacio no sea nunca inferior a 0,7 mm.
  4. VISTAS
    1. Las vistas de una pieza son las imágenes de un modelo u objeto percibidas por un Observador cuando se sitúa en distintos lugares alrededor del objeto

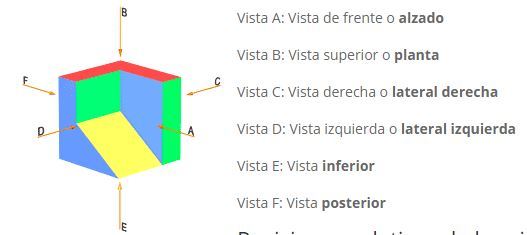

    2. Se le llama vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones
      1. VISTAS NECESARIAS
        el criterio de que estas deben ser, las mínimas, suficientes y adecuadas, para que la pieza quede total y correctamente definida. Seguiremos igualmente criterios de simplicidad y claridad, eligiendo vistas en las que se eviten la representación de aristas ocultas, En general, y salvo en piezas muy complejas, bastará con la representación del alzado planta y una vista lateral. En piezas simples bastará con una o dos vistas. Cuando sea indiferente la elección de la vista de perfil, se optará por la vista lateral izquierda, que como es sabido se representa a la derecha del alzado.
        VISTAS ESPECIALES
        Con el objeto de conseguir representaciones más claras y simplificadas, ahorrando a su vez tiempo de ejecución, pueden realizarse una serie de representaciones especiales de las vistas de un objeto. A continuación detallamos los casos más significativos:
        simétricas En los casos de piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista
        detalle Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un vista parcial de dicho detalle. En la vista de detalle, se indicará la letra mayúscula identificativa de la dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada. La visual que la originó se identificará mediante una flecha y una letra mayúscula como en el apartado anterior
        locales En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto
        locales En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto
        giradas Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma. Suele presentarse en piezas con nervios o brazos que forman ángulos distintos de 90º respecto a las direcciones principales de los ejes. Se representará una vista en posición real, y la otra eliminando el ángulo de inclinación del detalle
        auxiliares oblicuas En ocasiones se presentan elementos en piezas, que resultan oblicuos respecto a los planos de proyección. Con el objeto de evitar la proyección deformada de esos elementos, se procede a realizar su proyección sobre planos auxiliares oblicuos. Dicha proyección se limitará a la zona oblicua, de esta forma dicho elemento quedará definido por una vista normal y completa y otra parcial
        ESTUDIANTE JAIRO GUERRERO VARGAS CURSO: DIBUJO DE INGENIERIA PERIODO 16-4
        Intersecciones ficticias En ocasiones las intersecciones de superficies, no se produce de forma clara, es el caso de los redondeos, chaflanes, piezas obtenidas por doblado o intersecciones de cilindros de igual o distinto diámetro. En estos casos las líneas de intersección se representarán mediante una línea fina que no toque los contornos de la piezas. Los tres ejemplos siguientes muestran claramente la mecánica de este tipo de intersecciones
    3. Posiciones relativas de las vistas Para la disposición de las diferentes vistas sobre el papel, se pueden utilizar dos variantes de proyección ortogonal de la misma importancia: El método de proyección del primer diedro, también denominado Europeo (antiguamente, método E) El método de proyección del tercer diedro, también denominado Americano (antiguamente, método A)
  5. CORTES
    1. Un corte es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su representación y acotación.
    2. SECCION
      1. Se denomina sección a la intersección del plano de corte con la pieza (la superficie indicada de color rojo), como puede apreciarse cuando se representa una sección, a diferencia de un corte, no se representa el resto de la pieza que queda detrás de la misma. Siempre que sea posible, se preferirá representar la sección, ya que resulta más clara y sencilla su representación.
    3. ROTURAS
      1. Cuando se trata de dibujar objetos largos y uniformes, se suelen representar interrumpidos por líneas de rotura. Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación. Las roturas, están normalizadas, y su tipos son los siguientes: Las normas UNE definen solo dos tipos de roturas
        Las normas UNE definen solo dos tipos de roturas (figuras 1 y 2), la primera se indica mediante una línea fina, como la de los ejes, a mano alzada y ligeramente curvada, la segunda suele utilizarse en trabajos por ordenador. En piezas en cuña y piramidales (figuras 3 y 4), se utiliza la misma línea fina y ligeramente curva. En estas piezas debe mantenerse la inclinación de las aristas de la pieza. En piezas de madera, la línea de rotura se indicará con una línea en zig-zag (figura 5). En piezas cilíndricas macizas, la línea de rotura de indicará mediante las característica lazada (figura 6).
