LAURA CATALINA VASQUEZ VALENCIA
DIBUJO DE INGENIERÍA GRUPO 22
PERIODO 2

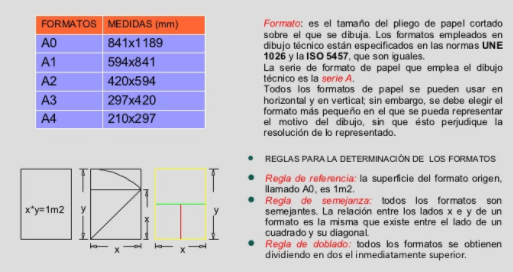

- FORMATOS
NORMALIZADOS

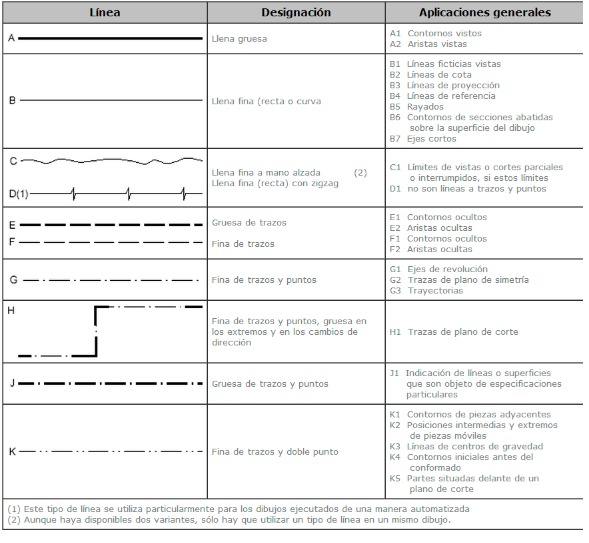

- LINEAS
- ESCALAS
- Es la relación que existe entre las dimensiones de un
dibujo y sus correspondientes dimensiones en la
realidad. El manejo de las escalas permite tomar
cualquier medida sin ampliar o reducir el dibujo
- SE CONTRUYEN
ASI:

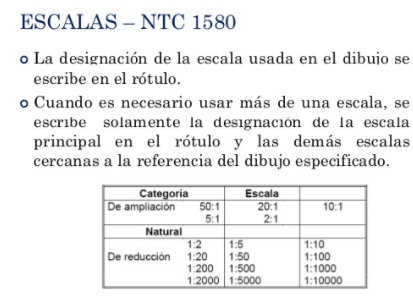

- LAS MAS COMUNES SON las definidas
en la norma ISO 5455
- Es la relación que existe entre las dimensiones de un
dibujo y sus correspondientes dimensiones en la
realidad. El manejo de las escalas permite tomar
cualquier medida sin ampliar o reducir el dibujo

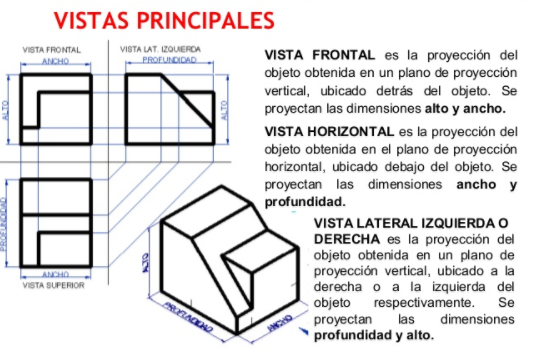

- VISTAS

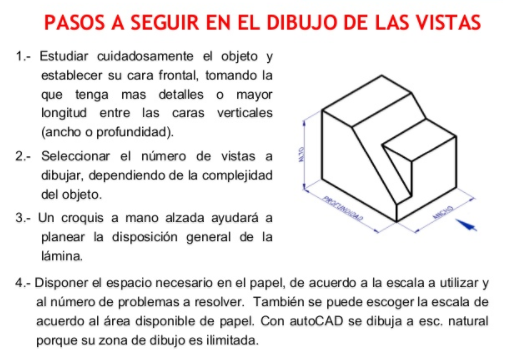

- SE OBTIENEN
ASI:
- VISTAS
NECESARIAS
- Para la elección de las vistas de un objeto, seguiremos el criterio de que
estas deben ser, las mínimas, suficientes y adecuadas, para que la pieza
quede total y correctamente definida. Seguiremos igualmente criterios de
simplicidad y claridad, eligiendo vistas en las que se eviten la
representación de aristas ocultas. En general, y salvo en piezas muy
complejas, bastará con la representación del alzado planta y una vista
lateral. En piezas simples bastará con una o dos vistas. Cuando sea
indiferente la elección de la vista de perfil, se optará por la vista lateral
izquierda, que como es sabido se representa a la derecha del alzado.
Cuando una pieza pueda ser representada por su alzado y la planta o por
el alzado y una vista de perfil, se optará por aquella solución que facilite
la interpretación de la pieza, y de ser indiferente aquella que conlleve el
menor número de aristas ocultas. En los casos de piezas representadas
por una sola vista, esta suele estar complementada con indicacio
- Para la elección de las vistas de un objeto, seguiremos el criterio de que
estas deben ser, las mínimas, suficientes y adecuadas, para que la pieza
quede total y correctamente definida. Seguiremos igualmente criterios de
simplicidad y claridad, eligiendo vistas en las que se eviten la
representación de aristas ocultas. En general, y salvo en piezas muy
complejas, bastará con la representación del alzado planta y una vista
lateral. En piezas simples bastará con una o dos vistas. Cuando sea
indiferente la elección de la vista de perfil, se optará por la vista lateral
izquierda, que como es sabido se representa a la derecha del alzado.
Cuando una pieza pueda ser representada por su alzado y la planta o por
el alzado y una vista de perfil, se optará por aquella solución que facilite
la interpretación de la pieza, y de ser indiferente aquella que conlleve el
menor número de aristas ocultas. En los casos de piezas representadas
por una sola vista, esta suele estar complementada con indicacio
- VISTAS
ESPECIALES
- SIMETRICAS
- En los casos de piezas con uno o varios ejes de simetría, puede
representarse dicha pieza mediante una fracción de su vista (figuras
1 y 2). La traza del plano de simetría que limita el contorno de la
vista, se marca en cada uno de sus extremos con dos pequeños
trazos finos paralelos, perpendiculares al eje. También se pueden
prolongar las arista de la pieza, ligeramente más allá de la traza del
plano de simetría, en cuyo caso, no se indicarán los trazos paralelos
en los extremos del eje
- En los casos de piezas con uno o varios ejes de simetría, puede
representarse dicha pieza mediante una fracción de su vista (figuras
1 y 2). La traza del plano de simetría que limita el contorno de la
vista, se marca en cada uno de sus extremos con dos pequeños
trazos finos paralelos, perpendiculares al eje. También se pueden
prolongar las arista de la pieza, ligeramente más allá de la traza del
plano de simetría, en cuyo caso, no se indicarán los trazos paralelos
en los extremos del eje
- DETALLES
- Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un
vista parcial de dicho detalle. En la vista de detalle, se indicará la letra mayúscula identificativa de la
dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada. La visual que
la originó se identificará mediante una flecha y una letra mayúscula como en el apartado anterior
- Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un
vista parcial de dicho detalle. En la vista de detalle, se indicará la letra mayúscula identificativa de la
dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada. La visual que
la originó se identificará mediante una flecha y una letra mayúscula como en el apartado anterior
- LOCALES
- En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la
representación de estas vistas se seguirá el método del tercer diedro, independientemente del método
general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista
principal por una línea fina de trazo y punto
- En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la
representación de estas vistas se seguirá el método del tercer diedro, independientemente del método
general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista
principal por una línea fina de trazo y punto
- GIRADAS
- Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no
aparecerían con su verdadera forma. Suele presentarse en piezas con nervios o brazos que forman
ángulos distintos de 90º respecto a las direcciones principales de los ejes. Se representará una vista en
posición real, y la otra eliminando el ángulo de inclinación del detalle
- Tienen como objetivo, el evitar la representación de elementos de objetos, que en vista normal no
aparecerían con su verdadera forma. Suele presentarse en piezas con nervios o brazos que forman
ángulos distintos de 90º respecto a las direcciones principales de los ejes. Se representará una vista en
posición real, y la otra eliminando el ángulo de inclinación del detalle
- AUXILIARES
- En ocasiones se presentan elementos en piezas, que resultan oblicuos respecto a los planos de
proyección. Con el objeto de evitar la proyección deformada de esos elementos, se procede a realizar su
proyección sobre planos auxiliares oblicuos. Dicha proyección se limitará a la zona oblicua, de esta forma
dicho elemento quedará definido por una vista normal y completa y otra parcial
- En ocasiones se presentan elementos en piezas, que resultan oblicuos respecto a los planos de
proyección. Con el objeto de evitar la proyección deformada de esos elementos, se procede a realizar su
proyección sobre planos auxiliares oblicuos. Dicha proyección se limitará a la zona oblicua, de esta forma
dicho elemento quedará definido por una vista normal y completa y otra parcial
- INTERSECCIONES
FICTICIAS
- En ocasiones las intersecciones de superficies, no se produce de forma clara, es el caso de los redondeos,
chaflanes, piezas obtenidas por doblado o intersecciones de cilindros de igual o distinto diámetro. En
estos casos las líneas de intersección se representarán mediante una línea fina que no toque los
contornos de la piezas. Los tres ejemplos siguientes muestran claramente la mecánica de este tipo de
intersecciones
- En ocasiones las intersecciones de superficies, no se produce de forma clara, es el caso de los redondeos,
chaflanes, piezas obtenidas por doblado o intersecciones de cilindros de igual o distinto diámetro. En
estos casos las líneas de intersección se representarán mediante una línea fina que no toque los
contornos de la piezas. Los tres ejemplos siguientes muestran claramente la mecánica de este tipo de
intersecciones
- SIMETRICAS
- SE OBTIENEN
ASI:

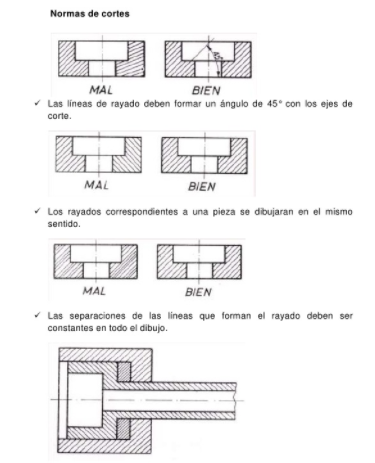

- CORTES
- SECCIONES

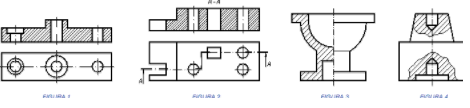

- Los diferentes tipos de cortes que podemos
realizar, pueden ser clasificados en tres grandes
grupos: Corte total, es el producido por uno o
varios planos, que atraviesan totalmente la
pieza, dejando solamente en vista exterior las
aristas de contorno (figuras 1 y 2). Semicorte o
corte al cuarto (figura 3). Se utilizan en piezas
que tienen un eje de simetría, representándose
media pieza en sección y la otra mitad en vista
exterior. En este tipo de corte nose
representarán aristas ocultas, con objeto de que
la representación sea más clara. En ocasiones
coincide una arista con el eje de simetría, en
dicho caso prevalecerá la arista. En este tipo de
corte, siempre que sea posible, se acotarán los
elementos exteriores de la pieza a un lado, y los
interiores al otro. Corte parcial o mordedura
(figura 4). En ocasiones solo necesitamos poder
representar pequeños detalles interiores de una
pieza, en estos casos no será necesario un corte
total o al cuarto.
- Los diferentes tipos de cortes que podemos
realizar, pueden ser clasificados en tres grandes
grupos: Corte total, es el producido por uno o
varios planos, que atraviesan totalmente la
pieza, dejando solamente en vista exterior las
aristas de contorno (figuras 1 y 2). Semicorte o
corte al cuarto (figura 3). Se utilizan en piezas
que tienen un eje de simetría, representándose
media pieza en sección y la otra mitad en vista
exterior. En este tipo de corte nose
representarán aristas ocultas, con objeto de que
la representación sea más clara. En ocasiones
coincide una arista con el eje de simetría, en
dicho caso prevalecerá la arista. En este tipo de
corte, siempre que sea posible, se acotarán los
elementos exteriores de la pieza a un lado, y los
interiores al otro. Corte parcial o mordedura
(figura 4). En ocasiones solo necesitamos poder
representar pequeños detalles interiores de una
pieza, en estos casos no será necesario un corte
total o al cuarto.
- ROTURAS

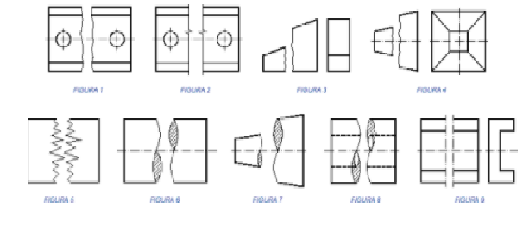

- Líneas de rotura en los materiales Cuando
se trata de dibujar objetos largos y
uniformes, se suelen representar
interrumpidos por líneas de rotura. Las
roturas ahorran espacio de representación,
al suprimir partes constantes y regulares
de las piezas, y limitar la representación, a
las partes suficientes para su definición y
acotación. Las roturas, están normalizadas,
y su tipos son los siguientes: Las normas
UNE definen solo dos tipos de roturas
(figuras 1 y 2), la primera se indica
mediante una línea fina, como la de los
ejes, a mano alzada y ligeramente curvada,
la segunda suele utilizarse en trabajos por
ordenador. En piezas en cuña y piramidales
(figuras 3 y 4), se utiliza la misma línea fina
y ligeramente curva. En estas piezas debe
mantenerse la inclinación de las aristas de
la pieza. En piezas de madera, la línea de
rotura se indicará con una línea en zig-zag
(figura 5). En piezas cilíndricas macizas, la
línea de rotura de indicará mediante las
característica lazada (figura 6).
- Líneas de rotura en los materiales Cuando
se trata de dibujar objetos largos y
uniformes, se suelen representar
interrumpidos por líneas de rotura. Las
roturas ahorran espacio de representación,
al suprimir partes constantes y regulares
de las piezas, y limitar la representación, a
las partes suficientes para su definición y
acotación. Las roturas, están normalizadas,
y su tipos son los siguientes: Las normas
UNE definen solo dos tipos de roturas
(figuras 1 y 2), la primera se indica
mediante una línea fina, como la de los
ejes, a mano alzada y ligeramente curvada,
la segunda suele utilizarse en trabajos por
ordenador. En piezas en cuña y piramidales
(figuras 3 y 4), se utiliza la misma línea fina
y ligeramente curva. En estas piezas debe
mantenerse la inclinación de las aristas de
la pieza. En piezas de madera, la línea de
rotura se indicará con una línea en zig-zag
(figura 5). En piezas cilíndricas macizas, la
línea de rotura de indicará mediante las
característica lazada (figura 6).
