DIBUJO TECNICO

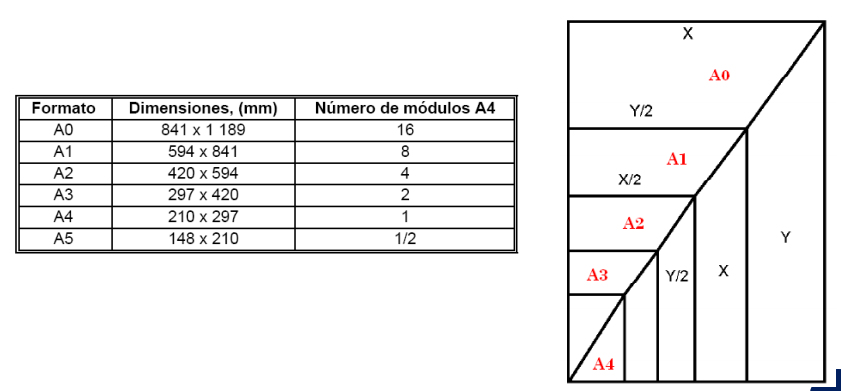

Formatos normalizados: tamaño de un papel en orden a sus dimensiones de largo y ancho, tamaños de papel segun las especificaciones de NTC 1001

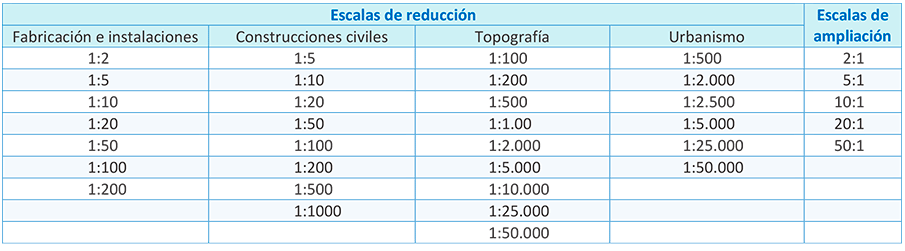

Escalas normalizadas: la relacion existe entre la dimension lineal de un elemento de un objeto tal como se representa en el dibujo y la dimension real del mismo elemento.

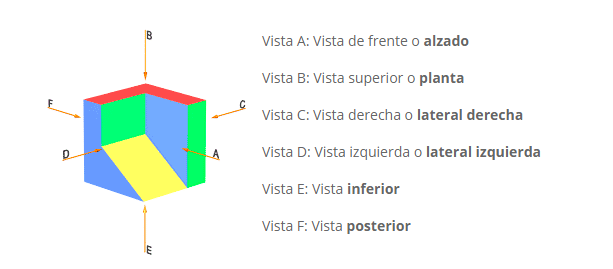

Vistas: se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos dispuestos en forma de cubo

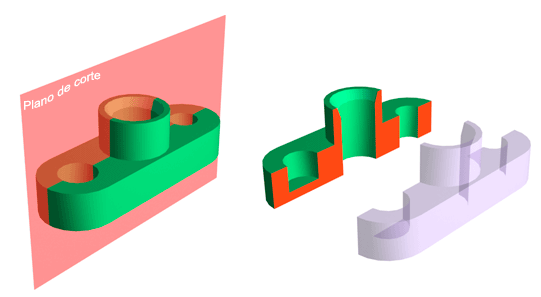

Cortes: es el artificio mediante el cual, en la representacion de una pieza, eliminamos parte de la misma, con objeto de clarificar y hacer mas sencilla su representacion y acotacion.

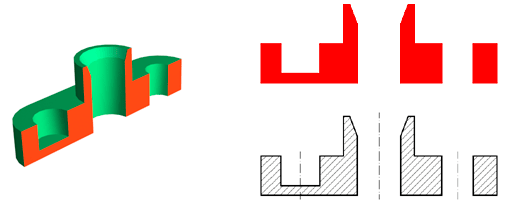

Secciones: se denomina seccion a la interseccion del plano de corte con la pieza, como puede apreciarse cuando se representa una seccion, a diferencia de un corte, no se representa el resto de la pieza que queda detras de la misma.

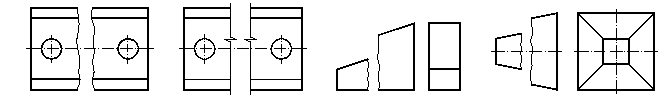

Roturas: Cuando se trata de dibujar objetos largos y uniformes, se suelen representar interrumpidos por líneas de rotura. Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación.
Karen Milena Porras Florian Grupo Nº 212060_9 Momento 2
