DIBUJO PROYECTIVO

norma UNE 1026-2 83 Parte 2

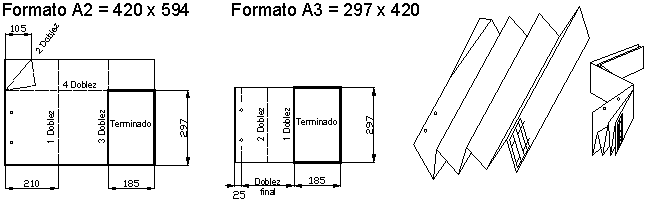

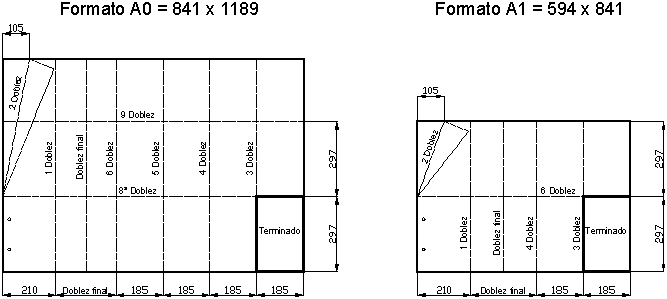

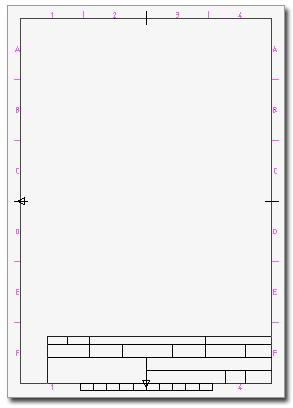

FORMATOS NORMALIZADOS

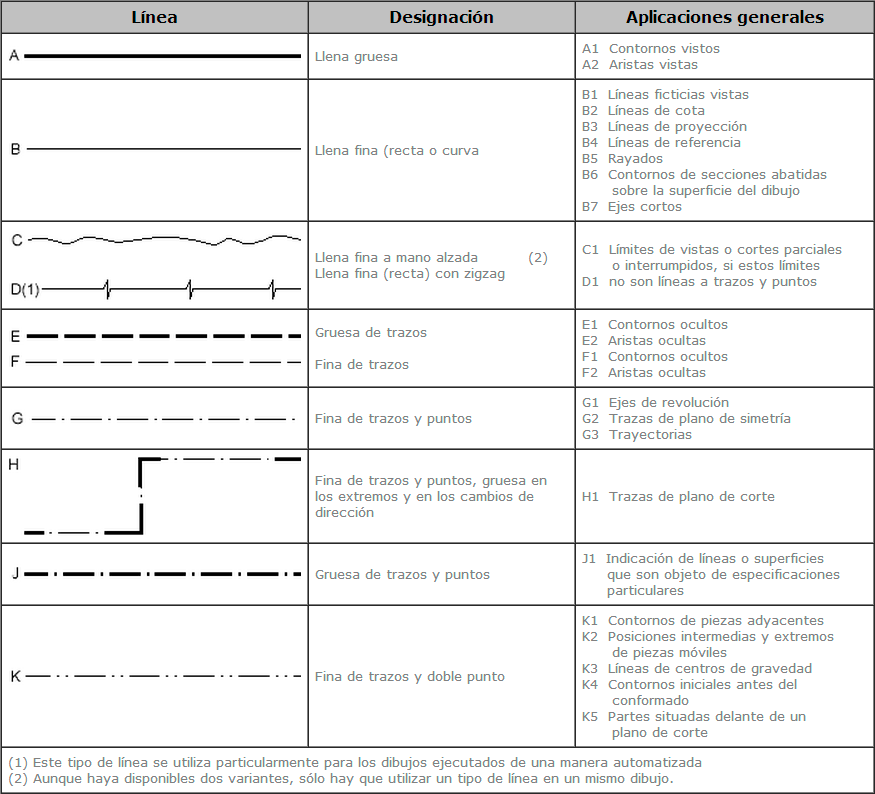

LINEAS NORMALIZADAS
1. CLASES DE LINEAS
  1. LLENA FINA (RECTA O CURVA)
  2. LLENA GRUESA
  3. LLENA FINA
  4. GRUESAS DE TRAZOS
  5. FINA DE TRAZOS
  6. FINA DE TRAZOS Y PUNTOS
ESCALAS NORMALIZADAS
1. TIPOS DE ESCALAS
  1. ESCALA 1:1
  2. ESCALA DE REDUCCION
  3. ESCALA DE AMPLIACION

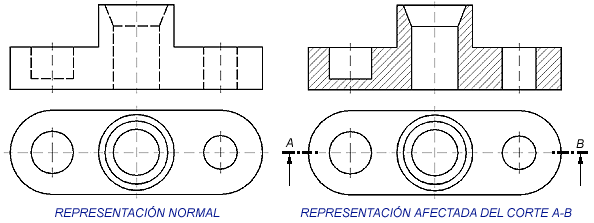

CORTES
1. TIPOS
  1. DE UN SOLO PLANO
  2. POR PLANOS PARALELOS
  3. SEMICORTE O CUADRANTE
  4. CON GIRO
  5. PARCIAL
VISTAS
1. ES EL ASPECTO DE UN OBJETO, VISTO DESDE UN LUGAR DETERMINADO
  1. VISTA SUPERIOR
  2. VISTA ANTERIOR
  3. VISTAS LATERALES
  4. VISTA INTERIOR
  5. VISTA POSTERIOR
  6. VISTAS ESPECIALES
ROTURAS
1. PIEZAS PIRAMIDALES Y EN CUÑA
2. PIEZAS DE MADERA
3. PIEZAS CILINDRICAS MACIZAS
4. PIEZAS CONICAS
5. PIEZAS CILINDRICAS HUECAS
6. PIEZAS UNIFORMES
RICARDO FERREIRA RAMIREZ GRUPO 212060_57 2016 04
