Formatos
normalizados,
Lineas
normalizadas,
Escalas
normalizadas y Vistas

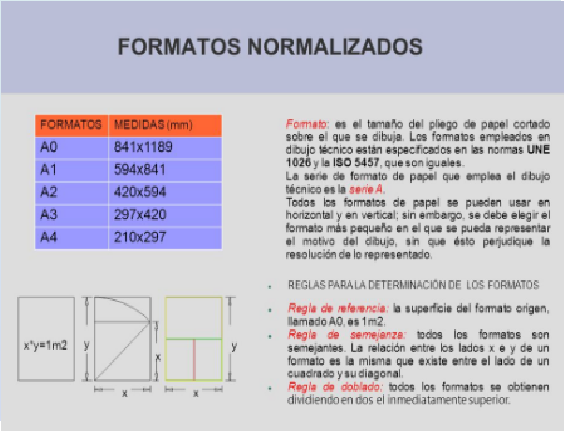

- Formato Normalizado
- Que es:Es una hoja de papel en milimetros en la que se realiza diferentes tipos de graficas,
trazados y dibujos, se le llama normalizado al tamaño, posicion y dimension que se le
da al papel transformandolo en lamina de trabajo
- Caracteristicas de los formatos:
Norma UNE 1026-2 83 PARTE 2,
equivalente a la ISO 5457
- Caracteristicas de los formatos:
Norma UNE 1026-2 83 PARTE 2,
equivalente a la ISO 5457
- Como se contribuyen:
- 1. Formato inicial: Es el que se corta directamente
del rollo u hoja de papel para construir el
formato nominal
- 2. Formato nominal: es el que limita el área de trabajo
y dentro del cual, se dibujan los márgenes
establecidos
- 3. Formato final: es el que resulta al
circunscribir un margen al formato nominal
para el recorte final del formato.
- 1. Formato inicial: Es el que se corta directamente
del rollo u hoja de papel para construir el
formato nominal
- Cuales son las mas comunes:

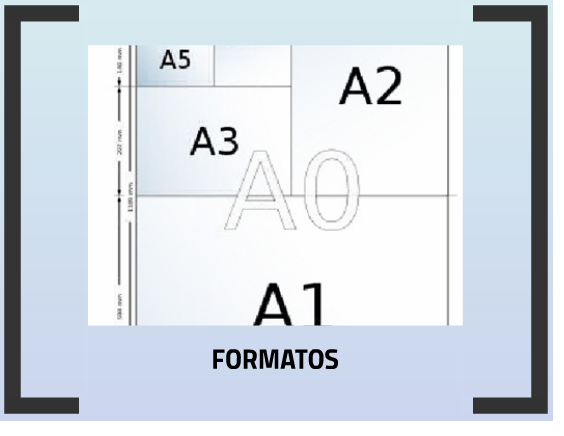

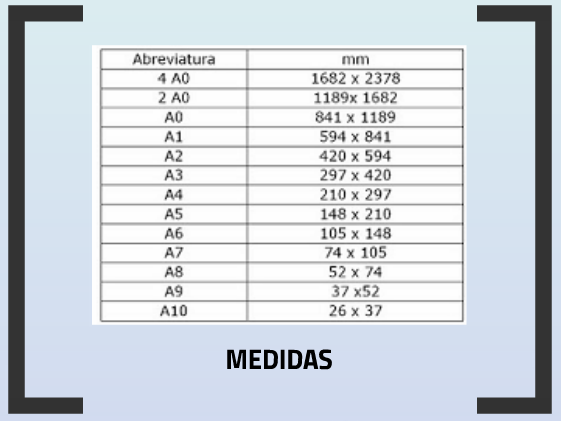

- Norma DIN 476 : Esta norma plantea que los formatos se
obtienen a partir de un rectángulo de 1 m² de
área de papel, dando origen a la serie básica
de formatos: A0; A1; A2; A3; A4 y A5. Estos
formatos se obtienen dividiendo
sucesivamente el formato A0 por el lado más
largo.
- Norma DIN 476 : Esta norma plantea que los formatos se
obtienen a partir de un rectángulo de 1 m² de
área de papel, dando origen a la serie básica
de formatos: A0; A1; A2; A3; A4 y A5. Estos
formatos se obtienen dividiendo
sucesivamente el formato A0 por el lado más
largo.
- Que es:Es una hoja de papel en milimetros en la que se realiza diferentes tipos de graficas,
trazados y dibujos, se le llama normalizado al tamaño, posicion y dimension que se le
da al papel transformandolo en lamina de trabajo

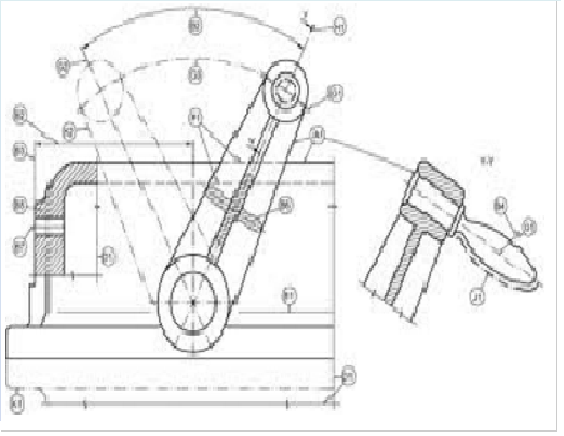

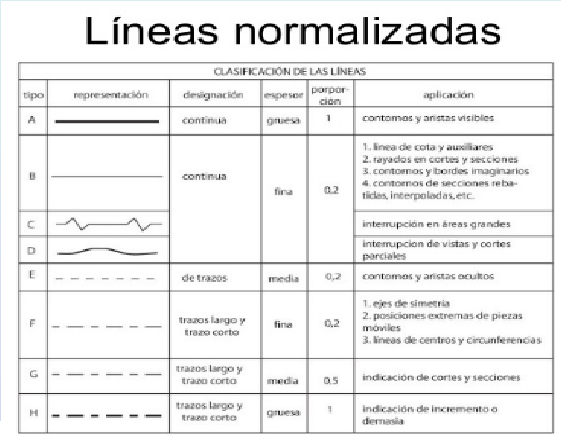

- Lineas Normalizadas
- En los dibujos técnicos se utilizan
diferentes tipos de líneas, sus tipos y
espesores, han sido normalizados en
las diferentes normas.
- DIN 15
- DIN 15
- En funcion del tamaño del dibujo de dedicara el grosor de las lineas, en todo caso la relacion entre
lineas gruesas y lineas finas no se deb ser inferior a 2. la gama de grosores normalizados es:
0,18,;0,25;0,35;0,5;0,7;1,4 y 2 mm
- En los dibujos técnicos se utilizan
diferentes tipos de líneas, sus tipos y
espesores, han sido normalizados en
las diferentes normas.
- Escala Normalizada
- La representación de objetos a su tamaño
natural no es posible cuando éstos son muy
grandes o cuando son muy pequeños. En el
primer caso, porque requerirían formatos de
dimensiones poco manejables y en el segundo,
porque faltaría claridad en la definición de los
mismos
- Se define la ESCALA como la relación entre la
dimensión dibujada respecto de su dimensión
real
- Se define la ESCALA como la relación entre la
dimensión dibujada respecto de su dimensión
real

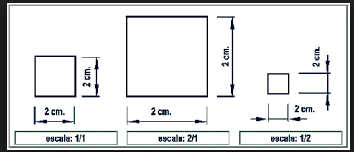

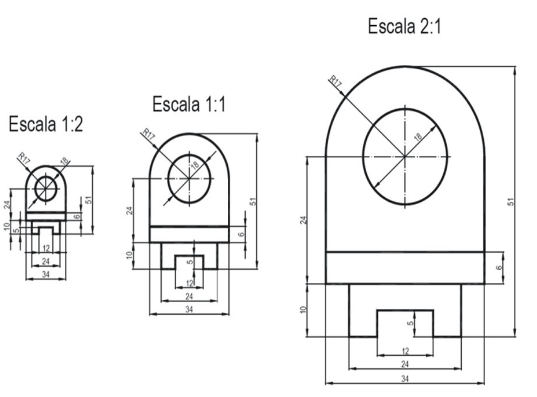

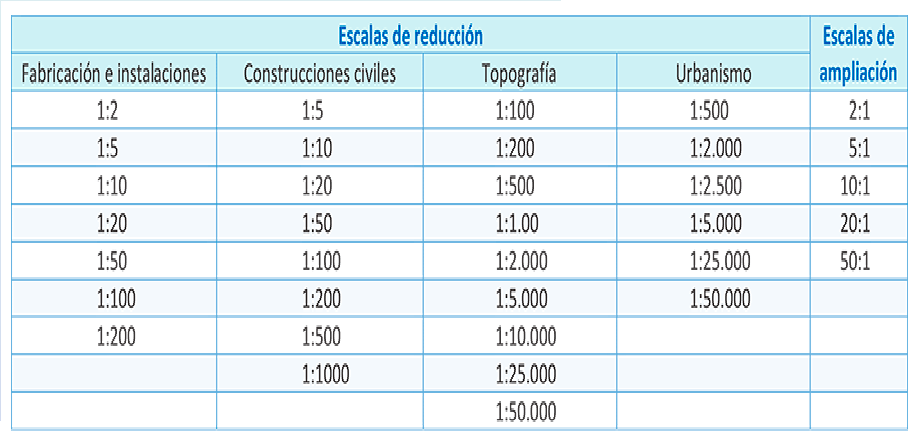

- Tipo de Escala
- Escala natural: Es cuando el tamaño físico del objeto
representado en el plano coincide con la realidad
- Escala de reducción: Se utiliza cuando el
tamaño físico del plano es menor que la
realidad
- Escala de ampliación: Se utiliza cuando hay que
hacer el plano de piezas muy pequeñas o de
detalles de un plano
- Escala natural: Es cuando el tamaño físico del objeto
representado en el plano coincide con la realidad
- Según la norma UNE EN ISO
5455:1996. "Dibujos técnicos.
Escalas"
- La representación de objetos a su tamaño
natural no es posible cuando éstos son muy
grandes o cuando son muy pequeños. En el
primer caso, porque requerirían formatos de
dimensiones poco manejables y en el segundo,
porque faltaría claridad en la definición de los
mismos
- Vistas

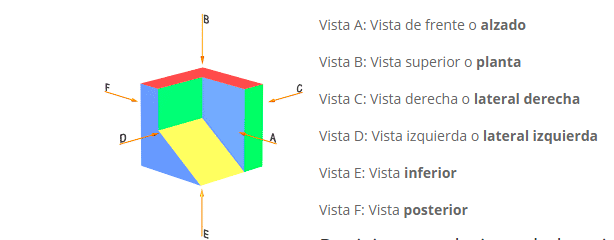

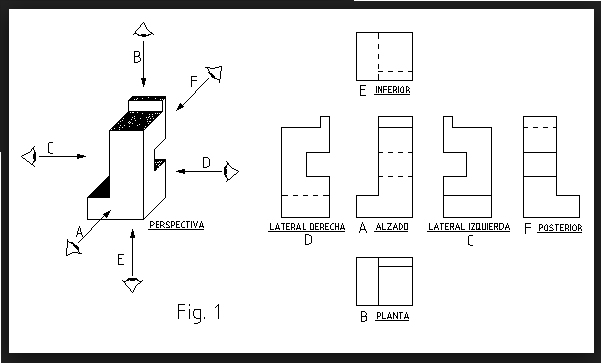

- Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6
planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones
ortogonales de un objeto, según las distintas direcciones desde donde se mire.
- Las reglas a seguir para la representación de
las vistas de un objeto, se recogen en la norma
UNE 1-032-82, “Dibujos técnicos: Principios
generales de representación”, equivalente a la
norma ISO 128-82
- Las reglas a seguir para la representación de
las vistas de un objeto, se recogen en la norma
UNE 1-032-82, “Dibujos técnicos: Principios
generales de representación”, equivalente a la
norma ISO 128-82

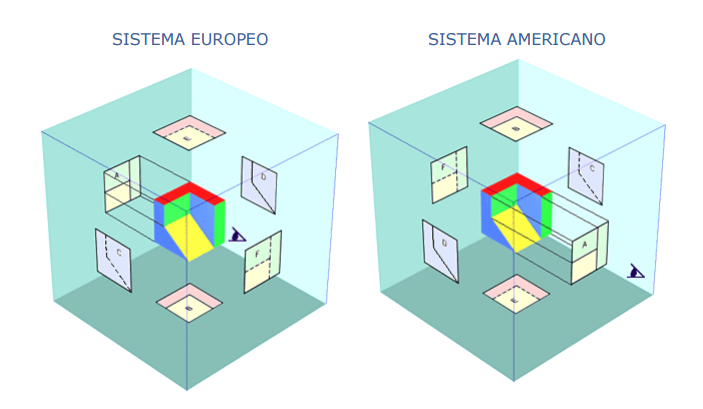

- Para la disposición de las diferentes vistas
sobre el papel, se pueden utilizar dos
variantes de proyección ortogonal de la
misma importancia
- El método de proyección del primer diedro, también
denominado Europeo ( método E)
- El método de proyección del tercer diedro, también denominado
Americano ( método A)
- El método de proyección del primer diedro, también
denominado Europeo ( método E)
- Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6
planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones
ortogonales de un objeto, según las distintas direcciones desde donde se mire.
