william serpa

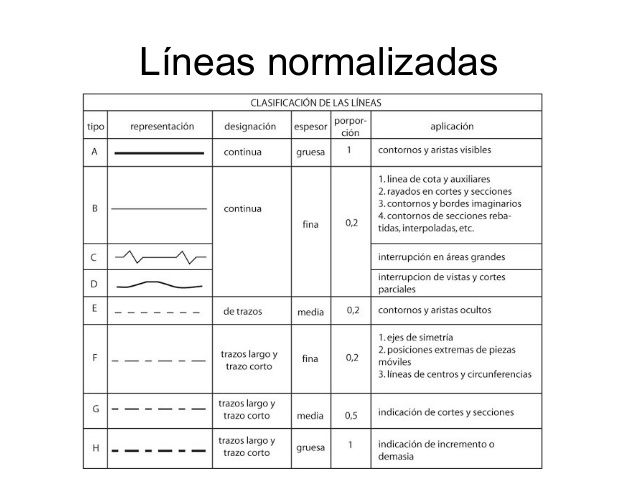

- Linea normalizadas
NTC 1777
- El elemento del que nos
servimos para confeccionar un
dibujo tecnico es la linea.Las
lineas son usadas como
simbolos y tienen diferentes
significados segun su dibujo,
como lineas continuas, a
trazos, a trazo y punto,
etc.Segun sus espesores se
clasifican en :
- El elemento del que nos
servimos para confeccionar un
dibujo tecnico es la linea.Las
lineas son usadas como
simbolos y tienen diferentes
significados segun su dibujo,
como lineas continuas, a
trazos, a trazo y punto,
etc.Segun sus espesores se
clasifican en :

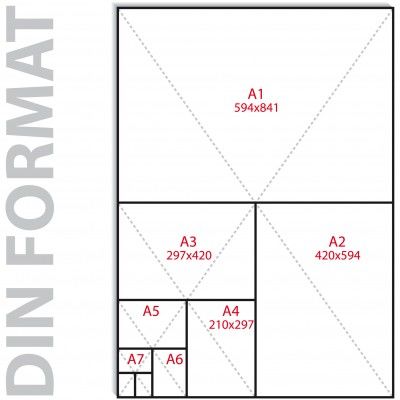

- formatos
Normalizados NTC
1687
- se llama formatos a la hoja de
papel en el que se realiza un
dibujo cuya forma y dimencion en
mm, estan normalizados en la
norma une 1026-283 parte 2
equivalente a la iso 5457 se
especifican las carasteristicas
- se llama formatos a la hoja de
papel en el que se realiza un
dibujo cuya forma y dimencion en
mm, estan normalizados en la
norma une 1026-283 parte 2
equivalente a la iso 5457 se
especifican las carasteristicas

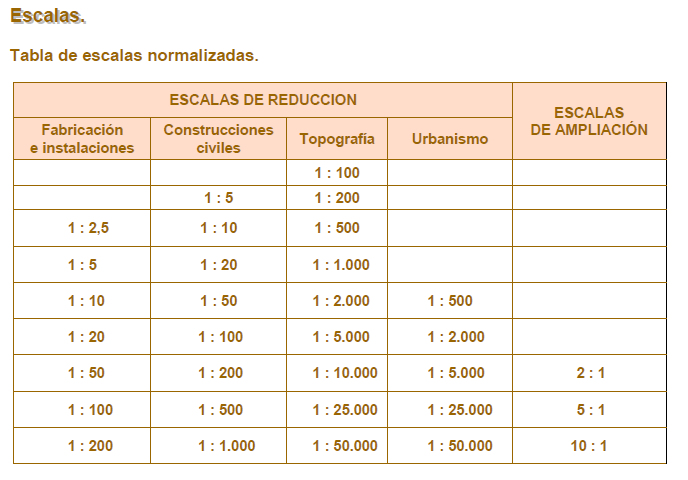

- Escalas
Normalizadas NTC
1580
- una escala es la relacion
existente entre la
dimension lineal de un
elemento de un objeto ,
tal como se representa en
el dibujo y la dimension
real del mismo elemento
- Escala natural:escala
con relacion 1;1
- Escala de
Ampliacion:escala
en la cual la relacion
es mayor que 1;1 se
representa x;1
- Escala de
reduccion;escala por
la cual la relacion es
menor que 1;1 se
representa 1:x
- Escala natural:escala
con relacion 1;1
- una escala es la relacion
existente entre la
dimension lineal de un
elemento de un objeto ,
tal como se representa en
el dibujo y la dimension
real del mismo elemento

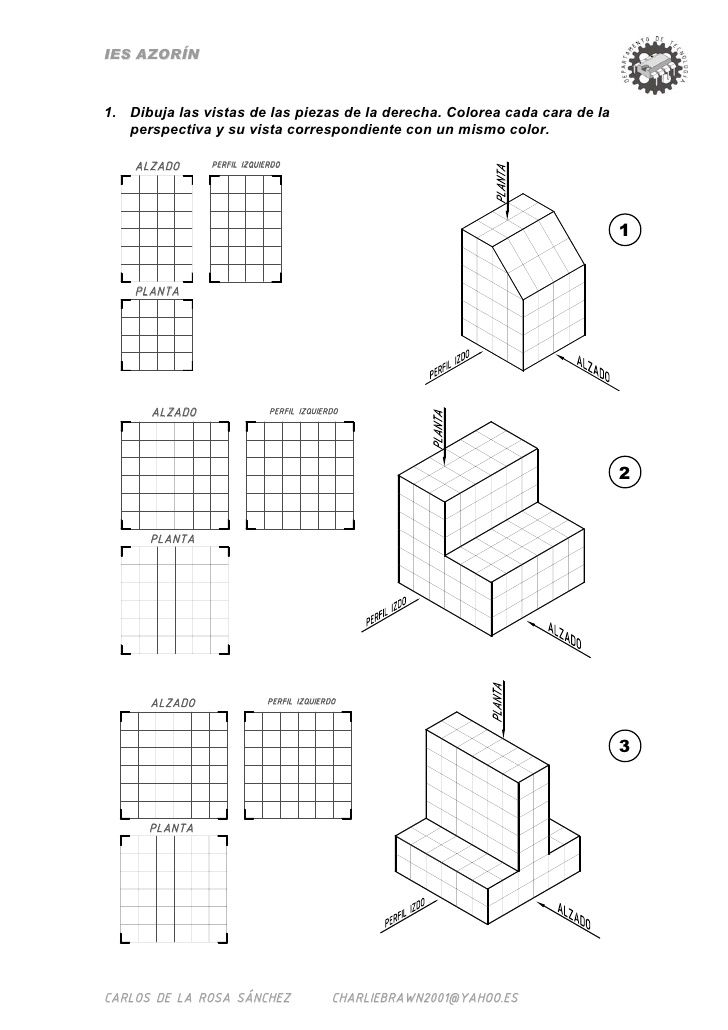

- Vistas NTC 1777
- Las vistas se
designan de la
siguiente forma
- vista en direccion a=vista de frente ,
vista en direccion b=vista superior
vista en direccion c=vista izquierda,
vista en direccion d=vista derecha,
vista en direccion e=vista inferior,
vista en direciion f= vista posterior
- vista en direccion a=vista de frente ,
vista en direccion b=vista superior
vista en direccion c=vista izquierda,
vista en direccion d=vista derecha,
vista en direccion e=vista inferior,
vista en direciion f= vista posterior
- Las vistas se
designan de la
siguiente forma

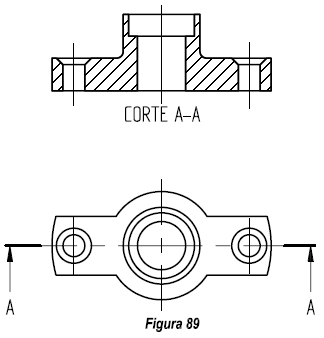

- Cortes
- Un corte es el artificio
mediante el cual en la
representacion de una pieza
eliminamos parte de la misma,
con objeto de de clarificar y
hacer mas sencilla su
representacion y acotacion
- Un corte es el artificio
mediante el cual en la
representacion de una pieza
eliminamos parte de la misma,
con objeto de de clarificar y
hacer mas sencilla su
representacion y acotacion

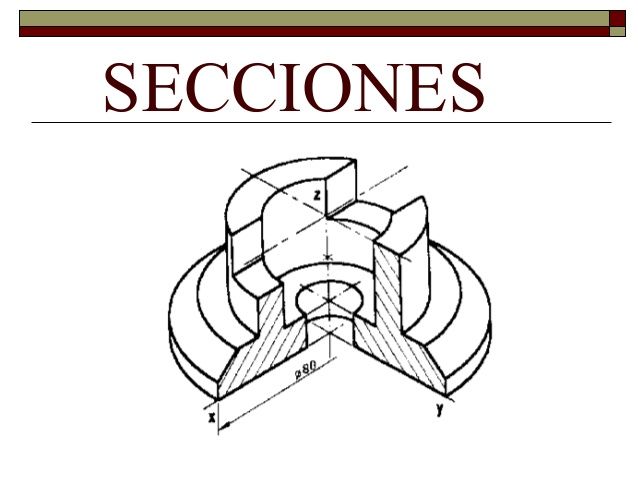

- Secciones
- Es la interseccion del plano
del corte con la pieza, cuando
se representa una seccion a
diferencia de un corte , no se
representa el resto de la pieza
que queda detras de la
misma, siempre que sea
posible se preferira la seccion
ya que resulta mas clara y
sencilla su representacion
- Es la interseccion del plano
del corte con la pieza, cuando
se representa una seccion a
diferencia de un corte , no se
representa el resto de la pieza
que queda detras de la
misma, siempre que sea
posible se preferira la seccion
ya que resulta mas clara y
sencilla su representacion

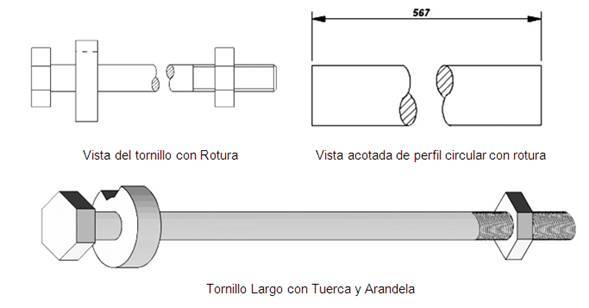

- Roturas
- Cuando se dibujan objetos muy
largos que por sus dimensiones
queden muy ajustados o no
quepan dentro del espacio de
papel, se elimina a través de las
roturas una parte de la pieza que
no es necesaria para su
comprensión, por lo tanto, las
roturas ahorran espacio en la
representación y la limitan a las
partes suficientes para su
definición y acotación, sin embargo
siempre se debe indicar con una
cota la longitud total de la pieza.
- Cuando se dibujan objetos muy
largos que por sus dimensiones
queden muy ajustados o no
quepan dentro del espacio de
papel, se elimina a través de las
roturas una parte de la pieza que
no es necesaria para su
comprensión, por lo tanto, las
roturas ahorran espacio en la
representación y la limitan a las
partes suficientes para su
definición y acotación, sin embargo
siempre se debe indicar con una
cota la longitud total de la pieza.
