Dibujo Proyectivo

Formatos normalizados
1. Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones en mm. están normalizados.
  1. Graduación métrica de referencia
    1. Es una reglilla de 100 mm de longitud, dividida en centímetros, que permitirá comprobar la reducción del origina en casos de reproducción.
  2. Dimensiones
    1. Las dimensiones de los formatos responden a las reglas de doblado, semejanza y referencia.
  3. Señales decentrado
    1. . Son unos trazos colocados en los extremos de los ejes de simetría del formato, en los dos sentidos.
  4. Márgenes
    1. En los formatos se debe dibujar un recuadro interior, que delimite la zona útil de dibujo. Este recuadro deja unos márgenes en el formato, que la norma establece que no sea inferior a 20 mm. para los formatos A0 y A1, y no inferior a 10 mm. para los formatos A2, A3 y A4.
  5. Cuadro de rotulación O cajetín,
    1. se debe colocar dentro de la zona de dibujo, y en la parte inferior derecha, siendo su dirección de lectura, las misma que el dibujo.
  6. Señales de orientación
    1. Son dos flechas o triángulos equiláteros dibujados sobre las señales de centrado, para indicar la posición de la hoja sobre el tablero.
Cortes, secciones y roturas
1. en ocasiones, la gran longitud de determinadas piezas, dificultan su representación a escala en un plano, para resolver dicho problema se hará uso de las roturas, artificio que nos permitirá añadir claridad y ahorrar espacio
Norma para el rayado de los cortes
1. Las superficies de una pieza afectadas por un corte, se resaltan mediante un raya de líneas paralelas, cuyo espesor será el más fino de la serie utilizada. 1. La inclinación del rayado será de 45º respecto a los ejes de simetría o contorno principal de la pieza2. La separación entre las líneas de rayado dependerá de tamaño de la pieza, pero nunca deberá ser inferior a 0,7 mm. ni superior a 3 mm.
Elementos que no se seccionan
1. elementos que no se seccionan Las normas establecen como piezas no seccionables: los tornillos, tuercas, arandelas pasadores, remaches, eslabones de cadena, chavetas, tabiques de refuerzo, nervios, orejeras, bolas de cojinetes, mangos de herramientas, ejes, brazos de ruedas y poleas,
tipos de corte
1. Corte total
  1. es el producido por uno o varios planos, que atraviesan totalmente la pieza, dejando solamente en vista exterior las aristas de contorno
2. Semicorte o corte al cuarto
  1. Se utilizan en piezas que tienen un eje de simetría, representándose media pieza en sección y la otra mitad en vista exterior. En este tipo de corte nose representarán aristas ocultas, con objeto de que la representación sea más clara. En ocasiones coincide una arista con el eje de simetría, en dicho caso prevalecerá la arista
    1. EDISON FERNANDO GRANADOS SANTANA CURSO 212060-27 SEGUNDO SEMESTRE
3. Corte parcial o mordedura
  1. En ocasiones solo necesitamos poder representar pequeños detalles interiores de una pieza, en estos casos no será necesario un corte total o al cuarto, y será suficiente con este tipo de corte. El corte parcial se delimitará mediante una línea

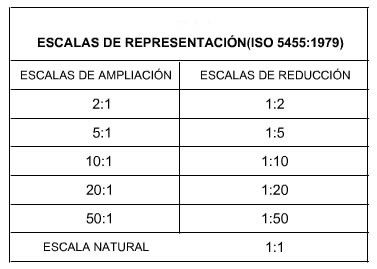

ESCALA
1. es la relación entre la dimensión dibujada respecto de su dimensión real, esto es: ESCALA= dimensión en el dibujo /Dimensión en la realidad
  1. La representación de objetos a su tamaño natural no es posible cuando éstos son muy grandes o cuando son muy pequeños. En el primer caso, porque requerirían formatos de dimensiones poco manejables y en el segundo, porque faltaría claridad en la definición de los mismos. Esta problemática la resuelve la ESCALA, aplicando la ampliación o reducción necesarias en cada caso para que los objetos queden claramente representados en el plano del dibujo.

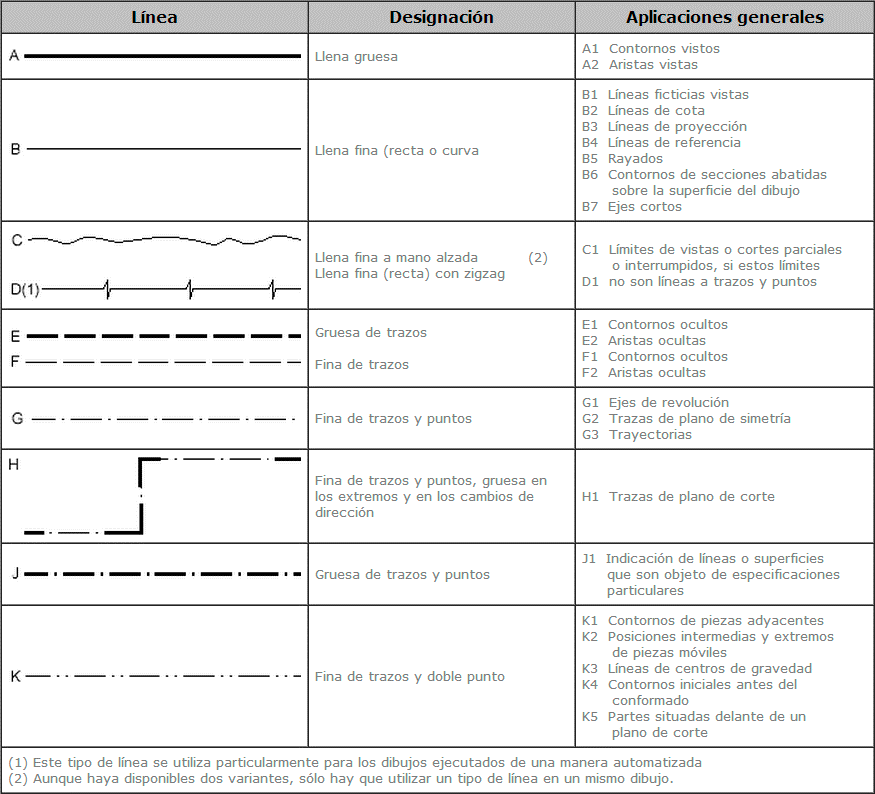

lineas normalizadas
1. : las lineas también están normalizadas, así como sus series, clases, representación y aplicación de las mismas. La Norma DIN 15 establecía lo relacionado con respecto a las Lineas en Dibujo, contemplaba las Clases de Lineas, anchuras de Lineas y aplicación de las mismas.
vistas
1. Las vistas de un objeto son las caras del mismo. Un objeto tiene siempre 6 caras o vistas pero dibujaremos sólo 3, porque con 3 vistas es suficiente para saber cómo es el objeto y poderlo así diseñar.
  1. • PERFIL.
    1. Es la vista lateral izquierda del objeto, se dibuja siempre a la derecha del alzado
  2. PLANTA
    1. .- es la vista superior del objeto cuando nos colocamos frente al mismo, es decir lo que vemos desde arriba cuando nos colocamos frente al objeto.
  3. ALZADO.
    1. Es la vista frontal del objeto la que mas define el objeto.
2. Vistas cambiadas de posición
  1. Cuando por motivos excepcionales, una vista no ocupe su posición según el método adoptado, se indicará la dirección de observación mediante una flecha y una letra mayúscula; la flecha será de mayor tamaño que las de acotación y la letra mayor que las cifras de cota.
3. Vistas especiales
  1. Con el objeto de conseguir representaciones más claras y simplificadas, ahorrando a su vez tiempo de ejecución, pueden realizarse una serie de representaciones especiales de las vistas de un objeto.
4. Vistas de detalle
  1. Si un detalle de una pieza, no quedara bien definido mediante las vistas normales, podrá dibujarse un vista parcial de dicho detalle. En la vista de detalle, se indicará la letra mayúscula identificativa de la dirección desde la que se ve dicha vista, y se limitará mediante una línea fina a mano alzada. La visual que la originó se identificará mediante una flecha y una letra mayúscula como en el apartado anterior
5. Vistas locales
  1. En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. Para la representación de estas vistas se seguirá el método del tercer diedro, independientemente del método general de representación adoptado. Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto
6. Vistas auxiliares oblicuas
  1. En ocasiones se presentan elementos en piezas, que resultan oblicuos respecto a los planos de proyección. Con el objeto de evitar la proyección deformada de esos elementos, se procede a realizar su proyección sobre planos auxiliares oblicuos. Dicha proyección se limitará a la zona oblicua, de esta forma dicho elemento quedará definido por una vista normal y completa y otra parcia
