DIBUJO
NORMALIZADO
Leidy Johanna Ortiz
Cod. 60448993
Grupo 212014_76
- Formatos normalizados NTC
1687
- Son las
dimensiones que
debe tener una
hoja con respecto
a su largo y ancho

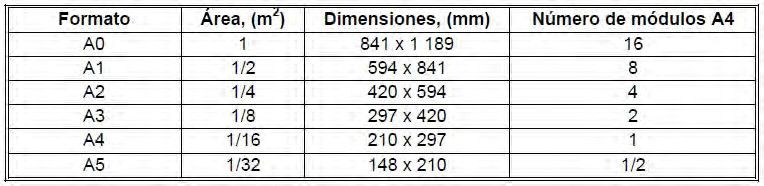

- Tamaños de formato
- Tamaños de formato
- Son las
dimensiones que
debe tener una
hoja con respecto
a su largo y ancho
- Lineas normalizadas
- Para que los dibujos
puedan comprenderse y
ser claros debe
percibirse la
profundidad e indicarse
las líneas ocultas. Para
esto se han creado
varios tipos de líneas
que contiene un dibujo,
para que la información
dada sea de fácil
lectura.

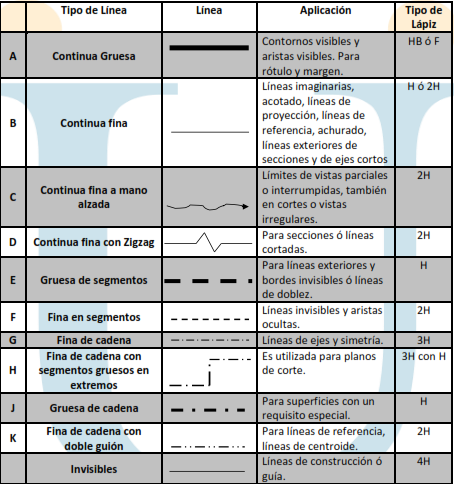

- Tipos de lineas
- Tipos de lineas
- Para que los dibujos
puedan comprenderse y
ser claros debe
percibirse la
profundidad e indicarse
las líneas ocultas. Para
esto se han creado
varios tipos de líneas
que contiene un dibujo,
para que la información
dada sea de fácil
lectura.

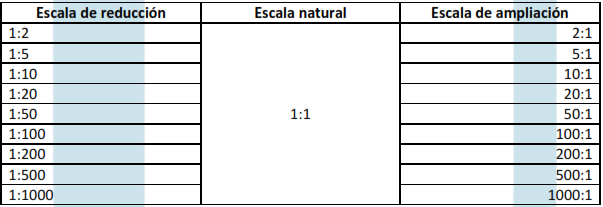

- Escala normalizada NTC 1580
- La escala es la relación existente
entre un objeto representado con el
objeto real. Existen tres formas de
presentación de un dibujo según su
tamaño:
- Escala natural:
es la escala en
tamaño real del
objeto, se
representa 1:1
- Escala de reducción: Es cuando
el dibujo es de menor tamaño
que el objeto real, de tal forma
que el objeto real se identifica
con el número 1 y las veces que
se reduce con Y. Cuando se
escribe que el dibujo se
encuentra a escala 1:50 se está
indicando que el objeto real se
está reduciendo en el dibujo 50
veces
- Escala de ampliación: Cuando el
dibujo está representado en un
mayor tamaño del real. La
proporción de esta escala es X:1,
en donde X es el número de
veces que es aumentado de
tamaño el objeto real y 1 indica
el tamaño real. Un dibujo que
señale una escala de 2:1 está
indicando que el objeto real está
representado al doble de su
tamaño real.
- Escala natural:
es la escala en
tamaño real del
objeto, se
representa 1:1
- La escala es la relación existente
entre un objeto representado con el
objeto real. Existen tres formas de
presentación de un dibujo según su
tamaño:
- Vistas NTC
1777
- Las vistas se designan de la
siguiente forma:
- Vista en dirección a = vista de frente
Vista en dirección b = vista superior
Vista en dirección c = vista izquierda
Vista en dirección d = vista derecha
Vista en dirección e = vista inferior
Vista en dirección f = vista posterior
- Vista en dirección a = vista de frente
Vista en dirección b = vista superior
Vista en dirección c = vista izquierda
Vista en dirección d = vista derecha
Vista en dirección e = vista inferior
Vista en dirección f = vista posterior
- Las vistas se designan de la
siguiente forma:
- Corte, seccion y roturas
- El corte es una
operación mediante la
cual eliminamos parte
de una pieza para
clarificar y hacer mas
sencilla su
visualización y
acotación.

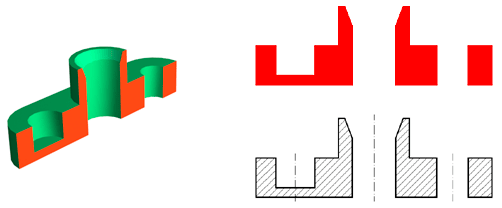

- La vista en sección
es la intersección
del plano de corte
con la pieza, en una
vista en sección no
se representa el
resto de la pieza que
queda atrás del
plano de interes

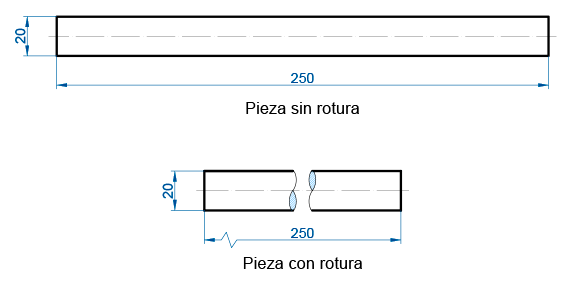

- Roturas
- Cuando se trata de dibujar objetos
largos y uniformes, se suelen
representar interrumpidos por líneas
de rotura. Las roturas ahorran
espacio de representación, al
suprimir partes constantes y
regulares de las piezas, y limitar la
representación, a las partes
suficientes para su definición y
acotación.
- Cuando se trata de dibujar objetos
largos y uniformes, se suelen
representar interrumpidos por líneas
de rotura. Las roturas ahorran
espacio de representación, al
suprimir partes constantes y
regulares de las piezas, y limitar la
representación, a las partes
suficientes para su definición y
acotación.
- El corte es una
operación mediante la
cual eliminamos parte
de una pieza para
clarificar y hacer mas
sencilla su
visualización y
acotación.
