DIBUJO DE CONJUNTO
- Dibujo de despiece de un objeto
- Cómo se representa. Las piezas hay que dibujarlas respetando la posición que
presentan en el conjunto (posición de trabajo). Si hubiera alguna pieza que
pueda adoptar diversas posiciones, será representada en la posición apropiada
para su mecanizado. Comenzar el despiece por las piezas más simples en cuanto
a su forma. La eliminación imaginaria de estas piezas del conjunto facilita la
determinación de la forma de las piezas más complicadas. Cada pieza se dibujará
a la escala más conveniente; en cualquier caso, a ser posible, se utilizarán
escalas normalizadas.

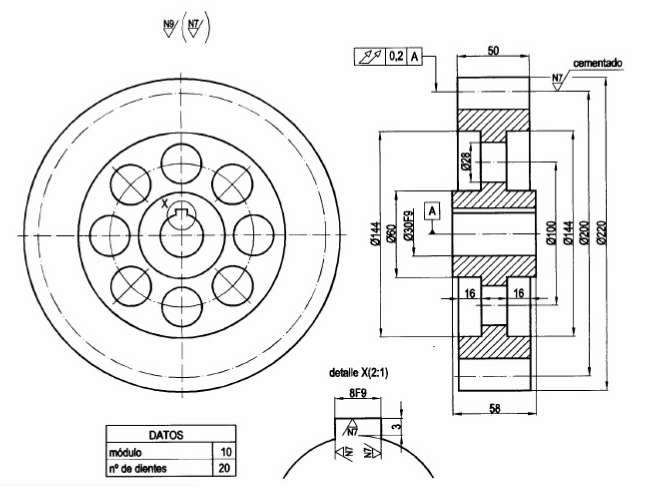

- Qué es. Es la representación gráfica de cada una de las piezas que constituyen
un mecanismo, obtenido a partir del correspondiente dibujo de conjunto,
haciendo posible la posterior fabricación individual de las mismas. Este tipo
de dibujos incluirá: formas y dimensiones de los diferentes detalles
constructivos, tolerancias, acabados superficiales, tratamientos y
recubrimientos, materiales, etc. y cuanta información sea necesaria para
poder fabricar las diferentes piezas; asegurando el montaje y un correcto
funcionamiento del mecanismo en el cual van insertadas.
- Cómo se representa. Las piezas hay que dibujarlas respetando la posición que
presentan en el conjunto (posición de trabajo). Si hubiera alguna pieza que
pueda adoptar diversas posiciones, será representada en la posición apropiada
para su mecanizado. Comenzar el despiece por las piezas más simples en cuanto
a su forma. La eliminación imaginaria de estas piezas del conjunto facilita la
determinación de la forma de las piezas más complicadas. Cada pieza se dibujará
a la escala más conveniente; en cualquier caso, a ser posible, se utilizarán
escalas normalizadas.
- Dibujo de conjunto

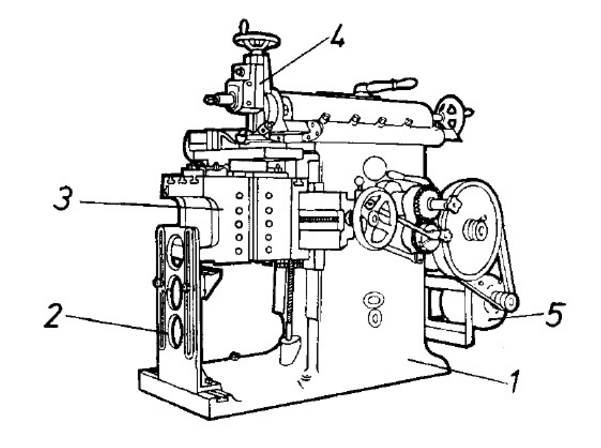

- Qué es. Se denomina dibujo de conjunto a la representación
gráfica de un grupo de piezas que constituyen un mecanismo,
una máquina o una instalación, realizada de modo que todos
estos elementos aparecen montados y unidos, según el lugar
que les corresponde, para asegurar un correcto funcionamiento
del órgano diseñado.
- JORGE GABINO BARRERA
DIBUJO DE INGENIERÍA
GRUPO 86 PERIODO 16-04
- JORGE GABINO BARRERA
DIBUJO DE INGENIERÍA
GRUPO 86 PERIODO 16-04
- Cómo se representa. El conjunto se
representará en la posición de utilización,
comenzando el trazado del mismo por la
pieza principal y continuando por las
secundarias; aunque también se puede
comenzar por las piezas interiores y
continuar con las exteriores.
- Qué es. Se denomina dibujo de conjunto a la representación
gráfica de un grupo de piezas que constituyen un mecanismo,
una máquina o una instalación, realizada de modo que todos
estos elementos aparecen montados y unidos, según el lugar
que les corresponde, para asegurar un correcto funcionamiento
del órgano diseñado.
- Dibujo de conjunto en explosión

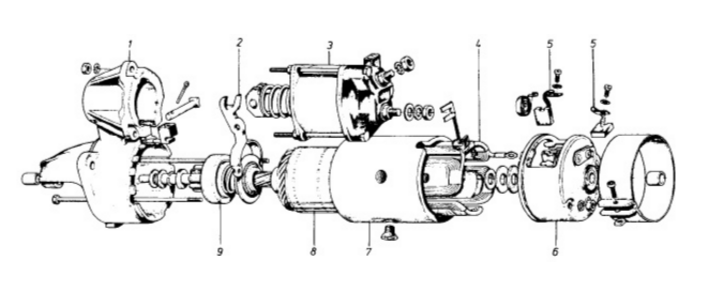

- Qué es. Perspectiva isométrica “explosionada” o “estallada”
del conjunto: representa en perspectiva isométrica las
diferentes piezas que componen el conjunto tras sufrir
estas un desplazamiento (conjunto desmontado). Recibe
también el nombre de dibujo de montaje, ya que sirve de
guía para realizar los trabajos de montaje del mecanismo a
partir de las piezas sueltas.
- Cómo se representa. Cada pieza será representada con las vistas, cortes,
secciones y detalles, necesarios y suficientes para definir con claridad la
forma de todos sus detalles constructivos. Estas vistas no tienen por qué
coincidir con las establecidas en el dibujo de conjunto. Esto se explica por el
hecho de que el dibujo de conjunto no debe revelar obligatoriamente la forma
completa de todas las piezas. Las piezas hay que dibujarlas respetando la
posición que presentan en el conjunto (posición de trabajo). Si hubiera alguna
pieza que pueda adoptar diversas posiciones, será representada en la
posición apropiada para su mecanizado
- Qué es. Perspectiva isométrica “explosionada” o “estallada”
del conjunto: representa en perspectiva isométrica las
diferentes piezas que componen el conjunto tras sufrir
estas un desplazamiento (conjunto desmontado). Recibe
también el nombre de dibujo de montaje, ya que sirve de
guía para realizar los trabajos de montaje del mecanismo a
partir de las piezas sueltas.
- QUE ES UN PLM (Product Lifecycle Management)

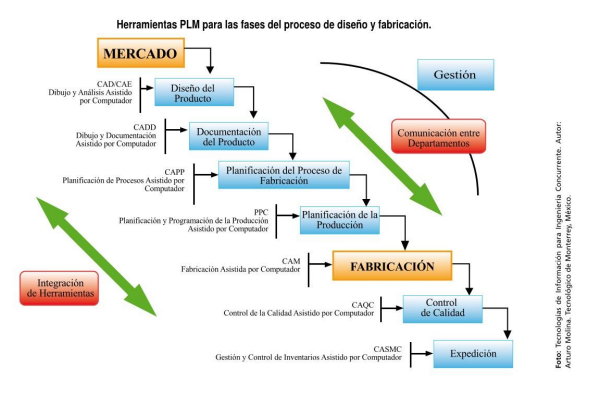

- Administración del ciclo de vida de producto, o PLM (Product Lifecycle Management) es una
estrategia que busca mejorar la competitividad de las empresas, a través del manejo óptimo e
integrado de la información del producto desde su concepto inicial hasta el final de la vida del
mismo, soportado en la implementación de un conjunto de soluciones informáticas. Las
soluciones PLM combinan tecnología, métodos y buenas prácticas empresariales para atender
los rápidos cambios de las condiciones sociales, tecnológicas y de mercado. Un PLM permite
tener control y optimizar todos los procesos relacionados con el diseño y lanzamiento a
producción de un nuevo producto, así como los posteriores cambios durante todo su ciclo de
vida.
- Administración del ciclo de vida de producto, o PLM (Product Lifecycle Management) es una
estrategia que busca mejorar la competitividad de las empresas, a través del manejo óptimo e
integrado de la información del producto desde su concepto inicial hasta el final de la vida del
mismo, soportado en la implementación de un conjunto de soluciones informáticas. Las
soluciones PLM combinan tecnología, métodos y buenas prácticas empresariales para atender
los rápidos cambios de las condiciones sociales, tecnológicas y de mercado. Un PLM permite
tener control y optimizar todos los procesos relacionados con el diseño y lanzamiento a
producción de un nuevo producto, así como los posteriores cambios durante todo su ciclo de
vida.
