mapa mental dibujo

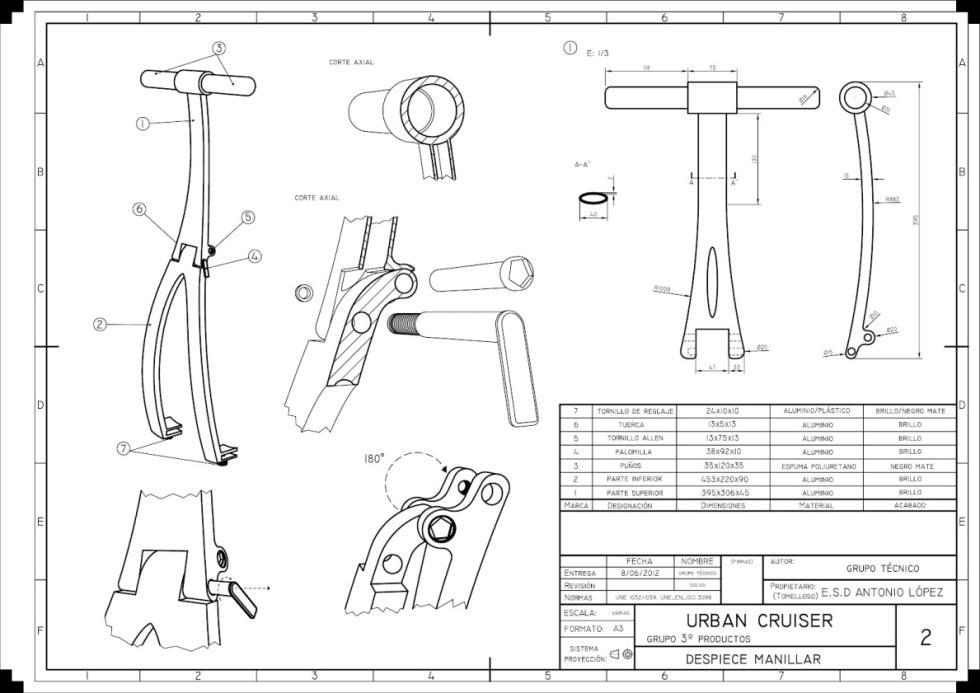

  1. dibujo de despiece
    1. Es el que representa las piezas aisladas con todas las medidas y especificaciones, cada pieza se dibuja con el menor numero de vistas cortes y detalles. en este hay que indicar todos los detallles tecnicos para su realizacion como son : dimensiones, signos superficiales y tratamientos especificos, tolerancia, materiales e identificacion.
      1. dibujo de conjunto
        1. es la representacion grafica de un grupo de piezas que constituyen una maquina o una instalacion realizada de modo que todos estos elementos aparecen montados y unidos segun el lugar que les corresponde para asegurar un correcto funcionamiento del organo diseñado. en proyectos de maquinas o mecanismos se utilizan dibujos de conjunto se aprecia mejor la relacion entre las diferentes piezas que componen el mismo
          1. dibujo de conjunto en explosion
            1. es el que nos ayuda a comprender la posicion de componentes en un ensamblado, se emplea en presentaciones, catalogos y dibujos. es una representacion que se dibuja en tres dimenciones y sus elementos deben de estar enuumerados, es de gran valor para llevar a cabo el mantenimiento en todo tipo de aparatos. se utiliza tambien para los kits de montaje
              1. que es un PLM
                1. es una estrategia empresarial basada en una tecnologia la cual permite gestionar toda la informacion relacionada con el producto. este proceso va desde la concepcion de la idea, pasando por su diseño y fabricacion hasta su servicio y reciclaje. un factor muy importante e innovador del PLM es la capacidad de integrar a las personas, datos, procesos y sistemas de gestion.
