UNIDAD 3 – DIBUJO DE
CONJUNTO 201420_53 _2016
(16-04)

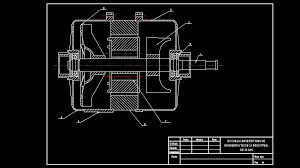

- Dibujo de conjunto: Es
utilizado en el proyecto
de cualquier maquina,
donde el proyectista
aprecia mejor las
relaciones existentes
entre las diferentes
piezas que componen
el mismo
- Es el que representa las piezas aisladas con
todas las medidas y especificaciones
necesarias para su completa ejecución.
- Dibujo de especie de
una especie: Es la
representación gráfica
de un grupo de piezas
que constituyen un
mecanismo, una
máquina o una
instalación, realizada de
modo que todos estos
elementos aparecen
montados y unidos,
según el lugar que les
corresponde, para
asegurar un correcto
funcionamiento del
órgano diseñado
- Dibujo de especie de
una especie: Es la
representación gráfica
de un grupo de piezas
que constituyen un
mecanismo, una
máquina o una
instalación, realizada de
modo que todos estos
elementos aparecen
montados y unidos,
según el lugar que les
corresponde, para
asegurar un correcto
funcionamiento del
órgano diseñado
- / Dibujo de conjunto en explosión: Es donde se
muestra el conjunto con algunas, o todas y se
representa

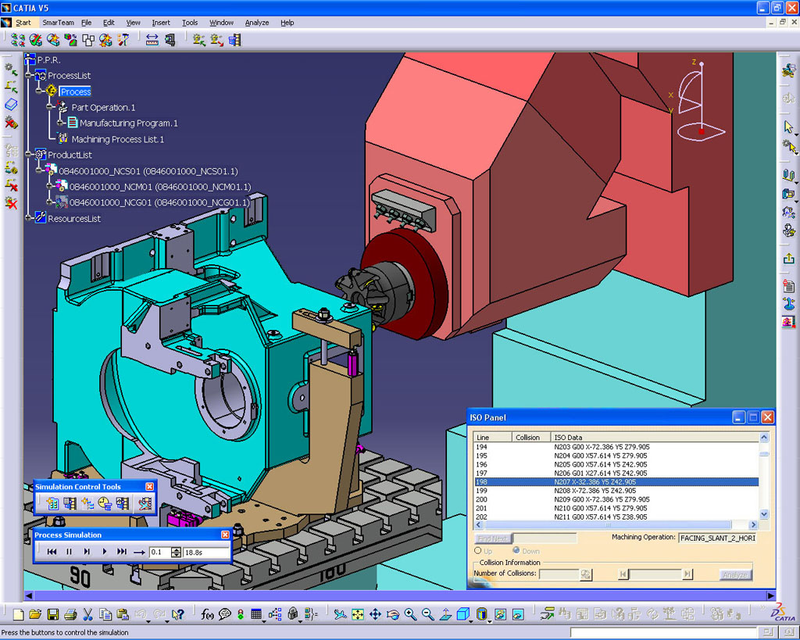

- Proceso de dibujo en el video de la
pieza en el CAD CATIA: Es un programa
informático de diseño, fabricación e
ingeniería asistida por computadora
comercial realizado por Dassault
Systèmes
- Que es un PLM: Es un sistema de gestión de la
información que puede integrar datos, procesos,
sistemas de negocio y, en última instancia, personas
en una empresa extendida.
