DIBUJO DE CONJUNTO'
- DIBUJO DE DESPIECE DE UN OBJETO
- QUE ES ? Son dibujos que se emplean para facilitar la construcción y
montaje de un objeto. En ellos se muestran las distintas piezas no
normalizadas del objeto y las posiciones de una con respecto a las otras.
- COMO SE REPRESENTA? Se debe especificar una lista de elementos entre los cuales debe ir
el tipo de material a utilizar, dimensiones, acabados especiales y se utilizan mas que todo
para dibujar objetos simples cuando las partes no son numerosas y poco intrincadas.
- QUE ES ? Son dibujos que se emplean para facilitar la construcción y
montaje de un objeto. En ellos se muestran las distintas piezas no
normalizadas del objeto y las posiciones de una con respecto a las otras.
- DIBUJO DE CONJUNTO
- QUE ES? Los dibujos de conjunto representan una máquina o un mecanismo
en su totalidad. Dan una idea general de la constitución de mecanismo y por
consiguiente, de su funcionamiento o del trabajo que realizan.
- COMO SE REPRESENTA? Por medio de perspectivas isométricas del conjunto,
isométricas explosivas, vistas y dibujo de conjunto esquemático.
- QUE ES? Los dibujos de conjunto representan una máquina o un mecanismo
en su totalidad. Dan una idea general de la constitución de mecanismo y por
consiguiente, de su funcionamiento o del trabajo que realizan.

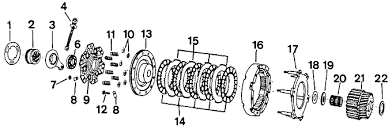

- DIBUJO DE CONJUNTO EN EXPLOSIÓN
- QUE ES? Dibujos que permiten a personas poco calificadas en la lectura de
dibujo de ingeniería, emsamblar o identificar las partes del mismo. Son
mucho más fáciles de leer por que muestran el paso a paso.
- COMO SE REPRESENTA? Se deben alinear las partes en su posición y
se emplean sombrados para que los dibujos sean más realistas.
- QUE ES? Dibujos que permiten a personas poco calificadas en la lectura de
dibujo de ingeniería, emsamblar o identificar las partes del mismo. Son
mucho más fáciles de leer por que muestran el paso a paso.
- PROCESO DEL DIBUJO DE LA PIEZA EN EL CAD CATIA
- - Descargar los instaladores - Instalar el programa en el computador - Ejecutar el programa
- Dar nombre a la pieza - Seleccionar 'Mechanical, Part desig - Seleccionar un rectángulo -
Adicionar segunda parte (para esto adcionamos un boceto) - Extrucción 3D + PAD: Esto
dara volumen a la pieza - Agregamos mas material - Seleccionamos la opción Pocket para
quitar alguna parte - salvamos el archivo - Realizamos captura de pantalla de cada una de
las vista - Exportamos el archivo en formato STEP
- - Descargar los instaladores - Instalar el programa en el computador - Ejecutar el programa
- Dar nombre a la pieza - Seleccionar 'Mechanical, Part desig - Seleccionar un rectángulo -
Adicionar segunda parte (para esto adcionamos un boceto) - Extrucción 3D + PAD: Esto
dara volumen a la pieza - Agregamos mas material - Seleccionamos la opción Pocket para
quitar alguna parte - salvamos el archivo - Realizamos captura de pantalla de cada una de
las vista - Exportamos el archivo en formato STEP
- QUE ES PLM
- Product Lifecycle Management o administración del ciclo de vida del producto. Es
una estrategia que busca mejorar la competitividad de las empresas a través del
manejo óptimo de la información del producto desde su inicio hasta su final.
- Product Lifecycle Management o administración del ciclo de vida del producto. Es
una estrategia que busca mejorar la competitividad de las empresas a través del
manejo óptimo de la información del producto desde su inicio hasta su final.
