1_Formatos Normalizados
  1. Se llama formato normalizado al tamaño, posición y dimensiones que se le da al papel, transformado en lámina de trabajo. (Formatos y plegados)
    1. Lineas normalizadas
      1. Tipos de línea utilizadas en dibujo técnico se usan con diferentes fines para proporcionar una información específica las personas que observan el dibujo.
      2. Escalas normalizadas
        1. La representación de objetos a su tamaño natural no es posible cuando éstos son muy grandes o cuando son muy pequeños.
        2. Que son
          1. se construyen con un sistema de proyección de tipo cilíndrico (el centro de proyección se encuentra en el infinito) aporta interesantes ventajas desde el punto de vista métrico, ya que se conserva la denominada razón simple (derivada del teorema de Thales) en este tipo de proyecciones.
            1. Como se construyen
              1. el Tamaño A4, o DIN A4, ese es el que nosotros vamos aprendernos de memoria 210mm x 297mm . Tenemos que darnos cuenta que siempre se empieza por la cantidad más pequeña a la hora de escribir el tamaño del formato.
                1. Los mas comunes
                  1. Vistas
                    1. Para comunicar a otras personas cómo será un objeto antes de construirlo Las vistas de un objeto se llaman PLANTA, ALZADO Y PERFIL
                      1. se obtienen si situamos un objeto según las seis direcciones que posee, obtendríamos las seis vistas posibles de un objeto.

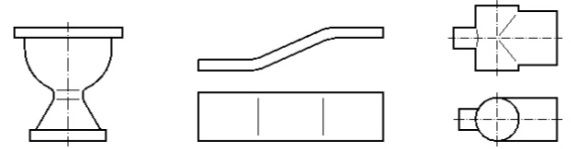

                        1. vistas simetricas para ahorrar tiempo y espacio.
                          1. Representaciones más claras y simplificadas, ahorrando a su vez tiempo de ejecución
                            1. ficticias se representan mediante una linea fina que no toque los contornos de las piezas

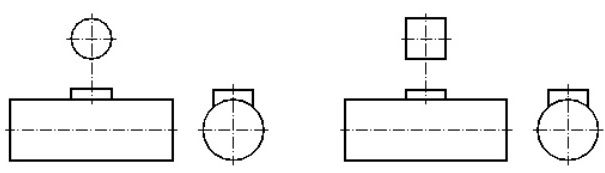

                              1. Auxiliares vista parcial de la pieza limita la representacion de la parte misma de la proyeccion
                                1. Giradas evitar la prepresentacion de elementos de objetos que en vista normal no aparecerian con su verdadera forma
                                  1. Locales realiza vistas locales en lugar de una vista completa
                                    1. Corte es la superficie que imaginariamente atraviesa el cuerpo, por donde nos interesa realizar el corte para poder visualizar el interior de la pieza
                                      1. Secciones el dezplazamiento que se hace a lo largo del eje
                                        1. Rotura cuando requiere una vista parcial de ciertos detalles internos
