ESTACAS, FUNDAÇÕES PROFUNDAS

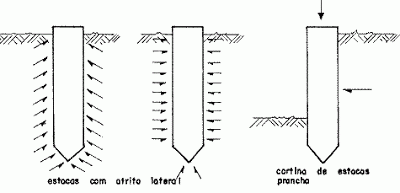

  1. peças alongadas, cilíndricas ou prismáticas, cravadas ou confeccionadas no solo, essencialmente para Transmissão de carga a camadas profundas, Contenção de empuxos laterais (estacas pranchas), compactação de terrenos.
    1. Pré-moldadas ou Moldadas in loco
      1. ESTACAS PRÉ-MOLDADAS
        1. VANTAGENS: Controle tecnológico durante a concretagem, corpos de prova para verificação da resistência à compressão, moldagem local da obra, permite a emenda
          1. DESVANTAGENS: Cura normal de 21 dias; Não ultrapassa camada de solo resistente, o transporte dentro da obra; Cravação deve ser feita com martelo de material elástico, evitar quebra a cabeça. Grande vibração na cravação, carga 60 kg/cm2.
          2. ESTACA METÁLICA
            1. VANTAGENS: Grandes profundidades, atravessar camadas resistentes de solo, Pequena vibração na cravação; vários perfis soldados um ao outro, fácil de emendar, cravação em ângulo
              1. DESVANTAGENS: - Custo elevado; Fácil oxidação
              2. ESTACA DE MADEIRA
                1. VANTAGENS: - Duração ilimitada abaixo da água; Custo pequeno com reflorestamento de eucalipto;
                  1. DESVANTAGENS: - Duração pequena flutuação de água surge cupim, cogumelos, brocas marinhas, Colocação de um anel metálico para cravação, licença ambiental; Grande na cravação.
                  2. Tipo Franki
                    1. VANTAGENS: Area da base, Resistência de ponta; fuste (lateral) muito rugosa, compressão do terreno, grandes profundidades; grande cargas
                      1. DESVANTAGENS: Vibração na cravação; tempo de execução, Custo da mão de obra, carga 60 kg/cm2.

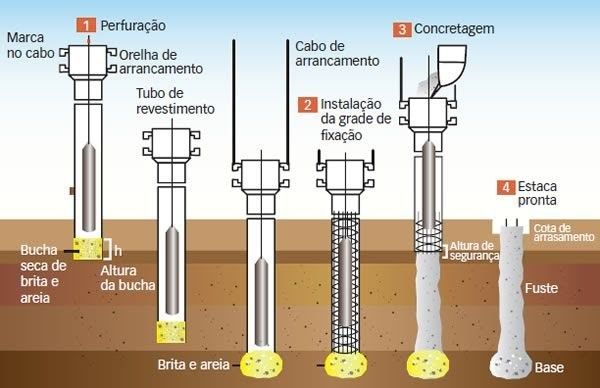

                      2. TIPO STRAUSS
                        1. VANTAGENS: Pouca vibração, Custo baixo, Fácil execução acima do nível da água.
                          1. DESVANTAGENS: - Difícil execução abaixo do nível da água; Carga pequena; Difícil cravação em solo resistente.
                          2. TRADO ROTATIVO
                            1. VANTAGENS: - Produção diária grande, em solo com coesão e ângulo de atrito interno acima do nível da água; limpeza na obra; estacas relativamente longas; estacas inclinadas.
                              1. DESVANTAGENS: Utilização de fluido estabilizador abaixo do nível da água do furo; pouca resistência de ponta
                              2. HÉLICE CONTÍNUA
                                1. VANTAGENS: Nenhuma vibração, estaca inclinada de 140 até 15m, 110 até 16m, monitoração da execução, - Não há desconfinamento lateral, bombeamento do concreto com enchimento continuo e excelente atrito latyeral do solo
                                  1. DESVANTAGENS: - Custo relativamente elevado

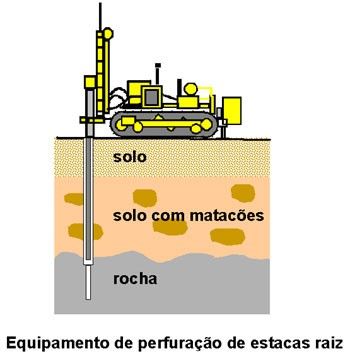

                                  2. ESTACAS-RAÍZ
                                    1. Pequeno diâmetro, concretada “in loco”, perfurada: rotação ou rotopercussão, vertical ou inclinada. Tem ALTO atrito, ausência de vibrações e descompressão do terreno
                                      1. APLICAÇÃO: áreas reduzidas de difícil acesso em solos com presença de matacões, rocha ou concreto e onde haja necessidade de ausência de ruídos ou de vibrações;
                                    2. TIPO BROCA
                                      1. Pequeno diâmetro, 25/30cm, cavadas manualmente, concretada, pequenas cargas de 5 a 8t. deixando-se pontas de ferro, pouca profundidade de 4 a 5 m e menor resistência a compressão.
                                      2. TUBULÕES
                                        1. CÉU ABERTO
                                          1. Acima do nível da água, aberto manualmente ou mecanicamente em solos coesivos, quando há tendência de desmoronamento, reveste-se o furo com alvenaria de tijolo, tubo de concreto ou tubo de aço. a base é alargada e posteriormente,Usados em edifícios, pontes, viadutos e grandes edificações.

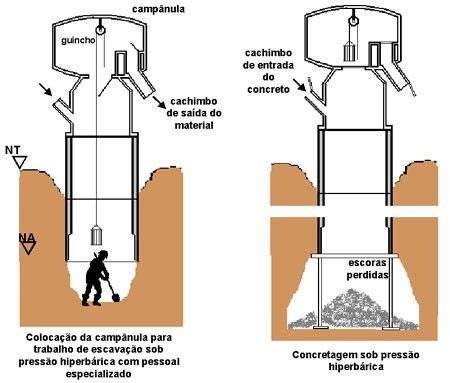

                                          2. SOBRE AR COMPRIMIDO
                                            1. Fundações com presença de água, com grande capacidade de carga, locais de difícil acesso, confeccionados: camisas metálicas, de concreto, em solos ou rochas. Usados em edifícios, pontes, viadutos e grandes edificações.
                                          3. TIPO MEGA
                                            1. Usadas no reforço de fundações, estacas ou moldes introduzidos com macaco hidráulico, não vibram
                                          4. Nega: Penetração é interrompida ao ser encontrado solo firme e resistente.

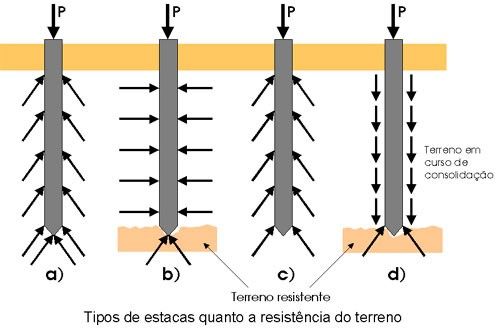

                                          5. Recebem esforços axiais e laterais de compressão
                                            1. No Brasil se classificam: Estacas de deslocamento e Estacas escavadas
                                              1. DESLOCAMENTO -processo que não provoca a retirada do solo. Pré-moldada de concreto, metálica, madeira, Tipo Franki.
                                                1. ESCAVADAS:“in situ”- perfurando o terreno, com remoção de material, com ou sem revestimento, Ex.: Estaca tipo Strauss; Trado rotativo, hélice contínua, Estacas-Raiz.
