Unidad 3: dibujo de conjunto Alfonso_Nuñez

que es?

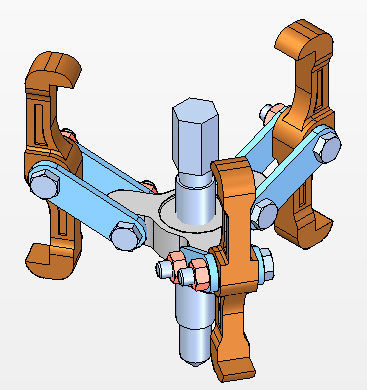

1. Representación de una maquina, objeto, etc., en su totalidad
Como se representa?
1. Representa el mecanismo completo con todas sus piezas ensambladas para su funcionamiento
Dibujo de despiece
1. que es?
  1. Representación detallada e individual de cada uno de los elementos y piezas no normalizadas que constituyen un conjunto.
2. Como se representa
  1. cada pieza se dibujará con el mínimo número de vistas, cortes y detalles necesarios para la perfecta definición de la pieza.

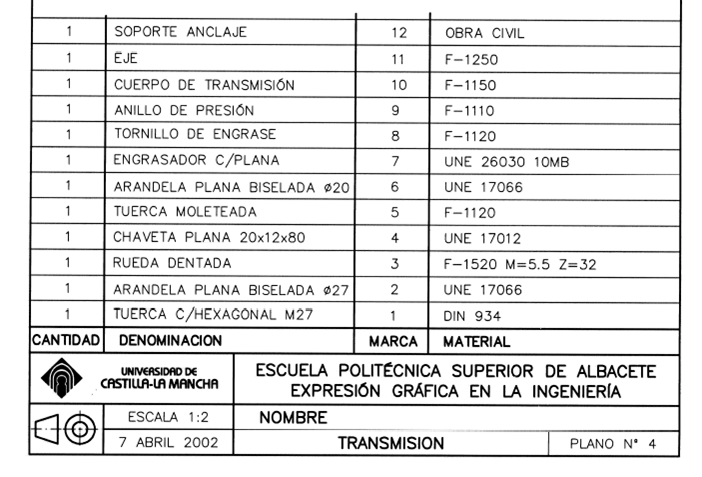

    1. Lista de ítemes
      1. NTC 2058

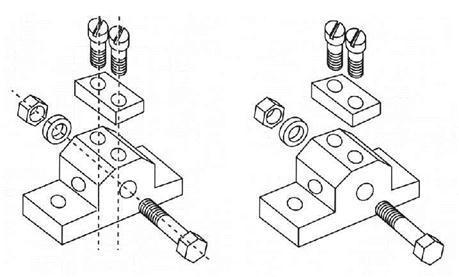

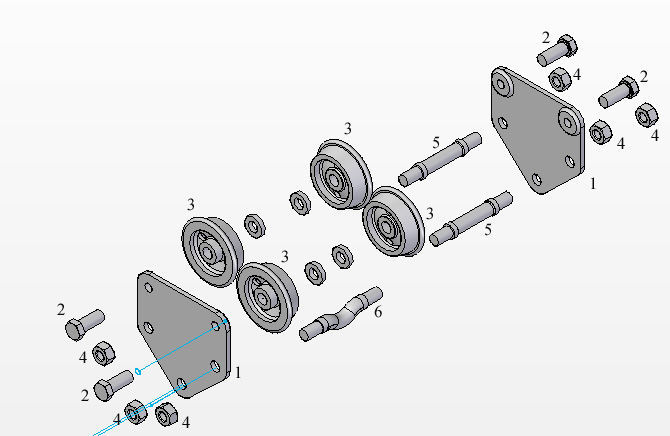

Dibujo de conjunto en explosión
1. que es?
  1. nos ayudan a comprender la posición de varios componentes en un ensamblado.
2. como se representa
  1. Es una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de estar numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo tipo de aparatos. Se utiliza también para los Kist de montaje. Es de gran utilidad a la hora de pedir las piezas de repuesto.
    1. Dibujo de ensamble: libro de jensen

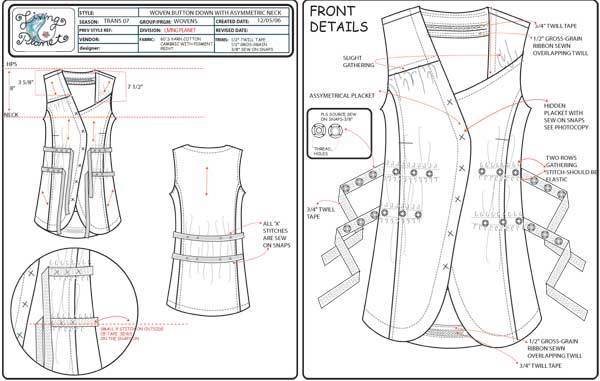

Dibujo de detalle
1. que es?
  1. Usado para aclarar partes del dibujo que quedan ocultas o no descritas en el dibujo de conjunto
2. Como se representa
  1. Se indica la dirección de la visual con la letra mayuscula y flechas más grandes que la linea de cota
CAD
1. Diseño Asistido por Computador

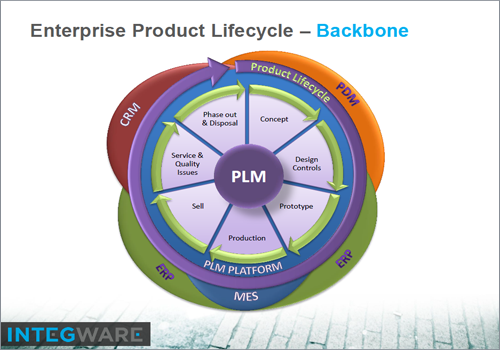

Gestión de Ciclo de Vida de Un producto Product Lyfecicle Management - PLM
1. Inicio de la vida - BOL
2. Mitad de la vida - MOL
3. Fin de la vida EOL
