Momento 2 Dibujo

Vistas especiales
1. Alineadas
2. detalles
3. locales
4. Parciales
5. auxiliares
6. intersecciones ficticias
7. intersecciones
lineas normalizadas
1. En la representacion de dibujo se pueden utilizar diferentes tipos de lineas.
2. aristas y contornos vistos
3. arista y contornos ocultos
4. traza de planos de cortes
5. ejes de simetrias y de revolucion
6. rayado

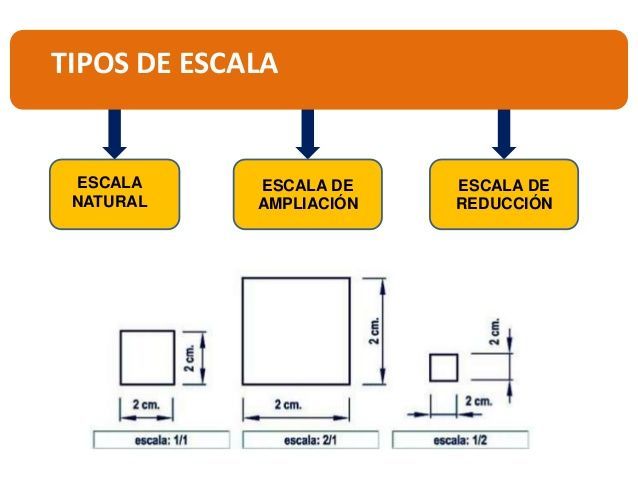

Escalas normalizadas
1. Son representaciones de objetos de varios tamaños
2. Dimension del dibujo
3. dimension en la realidad
Formatos Normalizados
1. Escala NTC 1590
2. Rotulado NTC 1914
3. Escritura NTC 2527 y 2528
4. Formato y plegado NTC 1087
5. Terminologias NTC 1594
Vistas necesarias
1. Tres vistas
2. Dos vistas
3. Una vista
4. Mas de tres vistas
Cotes
1. norma UNE 1-032-82
Secciones
1. norma UNE 1-032-82
2. normas ISO 128-82
Roturas
1. norma UNE 1-032-82
2. normas ISO 128-82
