Hardware de red
(cableado estructurado)
- Se trata de un conjuntos de elementos de cableado, equipos de de comunicacion, conexiones y sistemas de
alarmas, seguridad de acceso y sistemas de energía, etc. Para crear una infraestructura que cumpla
correctamente cada una de los funciones de sus componentes y servicios con el fin de una eficiente
comunicación de redes en la edificación.
- se puede dividir en
- caracteristicas
- El cableado estructurado es una estructura
basada en un diseño organizado que permite
la gestión eficiente de cables y conexiones. 2.
Es un sistema que se puede adaptar según
las necesidades de la red sin rehacer toda la
estructura 3 EI cableado se rige por
estándares internacionales 4 separa
funciones de la red en diferentes
componentes 5 Se diseña para ofrecer un
rendimiento y confiabilidad óptimos para
garantizar una transmisión de datos
eficiente y sin problemas 6 Facilita el
mantenimiento de resolución de problemas
en caso de fallas o interrupciones
- Conceptos

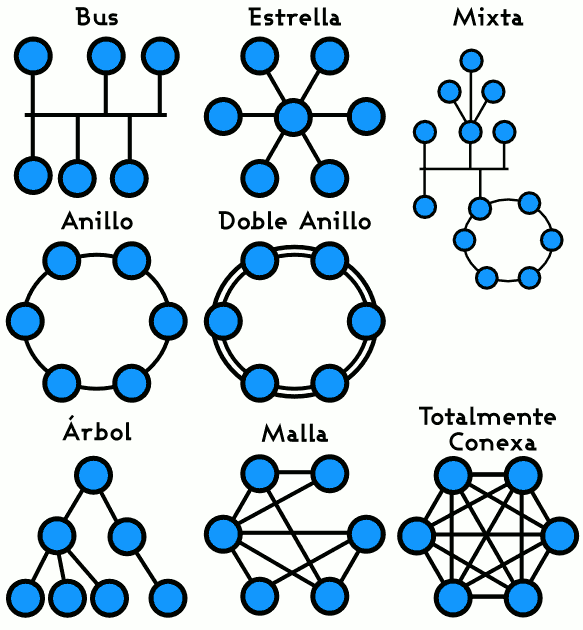

- Topologias de red
- Estandares
- Su objetivo es definir los tipos de cables,
distancias, conectores, arquitecturas,
terminaciones de cables y
características de rendimiento,
requisitos de instalación de cable y
métodos de pruebas de los cables
instalados.
- El estandar más usado es el establecido por la EIA/TIA y sus normas respectivamente son:
568B Cableado de Telecomunicaciones en Edificios Comerciales.(Cómo instalar el Cableado
569A Normas de Recorridos y Espacios de Telecomunicaciones en edificios Comerciales
606A Normas de Administración. • 607A Distribución de Sistema de Tierra
- El estandar más usado es el establecido por la EIA/TIA y sus normas respectivamente son:
568B Cableado de Telecomunicaciones en Edificios Comerciales.(Cómo instalar el Cableado
569A Normas de Recorridos y Espacios de Telecomunicaciones en edificios Comerciales
606A Normas de Administración. • 607A Distribución de Sistema de Tierra
- Su objetivo es definir los tipos de cables,
distancias, conectores, arquitecturas,
terminaciones de cables y
características de rendimiento,
requisitos de instalación de cable y
métodos de pruebas de los cables
instalados.
- ANCHO DE BANDA: El ancho de banda se define
como la capacidad de un conductor para la
transmisión de datos y se mide Hz, Khz, Mhz.
- L a tasa de velocidad en la cual se
envia o viajan los datos de un
punto a otro en un cableado
estructurado se define por bites
por segundo, De que tan alta sea
esta definira la eficencia y
optimizacon en la transferencia
de datos. Puede ser: bps, kbps,
gbps, etc.
- Topologias de red
- Conceptos
- El cableado estructurado es una estructura
basada en un diseño organizado que permite
la gestión eficiente de cables y conexiones. 2.
Es un sistema que se puede adaptar según
las necesidades de la red sin rehacer toda la
estructura 3 EI cableado se rige por
estándares internacionales 4 separa
funciones de la red en diferentes
componentes 5 Se diseña para ofrecer un
rendimiento y confiabilidad óptimos para
garantizar una transmisión de datos
eficiente y sin problemas 6 Facilita el
mantenimiento de resolución de problemas
en caso de fallas o interrupciones
- Elementos que lo componen
- ELEMENTO PRINCIPAL:CABLE
- El cable es el elemento más importnate en un
hardware de red. consiste en un cable trenzado que
puede estar protegido o no protegido.
- Los cables de red se dividen según su uso:
- UTP: Cable de par trenzado nornal, de bajo costo y con limitantes de 100m.
FTP: Parecido al UTP pero con protección a los 4 pares, compatible con RJ45
STP: Se usa con conectores RJ49, contiene una protección metalica, y cada par
contiene una proteccion blindada. Alto coste. posee menor tasa de error.
FIBRA OPTICA:La fibra optica es un tipo de cable y sistema muy distinto a los
anteriores, no presenta cable trenzado sino un hilo fino transparente, si tiene
capacidad para más de 100 m. se puede dvidir en monomdo y multimodo,
clasificaciones que se diferencian principalmente por el rango de micrones.
- UTP: Cable de par trenzado nornal, de bajo costo y con limitantes de 100m.
FTP: Parecido al UTP pero con protección a los 4 pares, compatible con RJ45
STP: Se usa con conectores RJ49, contiene una protección metalica, y cada par
contiene una proteccion blindada. Alto coste. posee menor tasa de error.
FIBRA OPTICA:La fibra optica es un tipo de cable y sistema muy distinto a los
anteriores, no presenta cable trenzado sino un hilo fino transparente, si tiene
capacidad para más de 100 m. se puede dvidir en monomdo y multimodo,
clasificaciones que se diferencian principalmente por el rango de micrones.
- Los cables de red se dividen según su uso:
- El cable es el elemento más importnate en un
hardware de red. consiste en un cable trenzado que
puede estar protegido o no protegido.
- Materiales
- Para la construccion de un cableado son necesarios
materiales queseran usados para fabricacion,
implementacion o para probar el cableado, etc.
- TESTER DE RED: El tester de redes LAN es un instrumento medición multifuncional. Además de medir
los parámetros estándar de tensión y corriente el tester de redes LAN dispone de un análisis de red
CONECTORES DE RED: Los conectores para cables de red se utilizan en aplicaciones de redes de área
local (LAN) para transportar todo tipo de datos a altas velocidades. CANALETA: Una canaleta o
conducto eléctrico es un sistema de tubería que se usa para la protección del cableado eléctrico.
PATCH CORD: Es un cable que se usa para transferir datos o elementos de un equipo a otro.
FACEPLATE: El Faceplate modular es un accesorio que permite la instalación de puertos RJ45 en el
escritorio del usuario mediante la conexión con el sistema de cableado estructurado.
- TESTER DE RED: El tester de redes LAN es un instrumento medición multifuncional. Además de medir
los parámetros estándar de tensión y corriente el tester de redes LAN dispone de un análisis de red
CONECTORES DE RED: Los conectores para cables de red se utilizan en aplicaciones de redes de área
local (LAN) para transportar todo tipo de datos a altas velocidades. CANALETA: Una canaleta o
conducto eléctrico es un sistema de tubería que se usa para la protección del cableado eléctrico.
PATCH CORD: Es un cable que se usa para transferir datos o elementos de un equipo a otro.
FACEPLATE: El Faceplate modular es un accesorio que permite la instalación de puertos RJ45 en el
escritorio del usuario mediante la conexión con el sistema de cableado estructurado.
- Para la construccion de un cableado son necesarios
materiales queseran usados para fabricacion,
implementacion o para probar el cableado, etc.
- HERRAMIENTAS; Se necesitaran para poder instalar
todosl los elementos, tales como: alicates,
destornilladores, crimpeadora, taladro, entre otros.
- PATCH PANEL
- El patch panel al igual que el cable, se trata de un
elemento obligatorio en la inslacion de un cableado
estructurado, pues sera el el elemento encargado de
recibir el cableado que viene desde la ubicación final
hasta los puntos de interconexión. Viene con entradas
para conector RJ45.
- El patch panel al igual que el cable, se trata de un
elemento obligatorio en la inslacion de un cableado
estructurado, pues sera el el elemento encargado de
recibir el cableado que viene desde la ubicación final
hasta los puntos de interconexión. Viene con entradas
para conector RJ45.
- ELEMENTO PRINCIPAL:CABLE
- OBJETIVOS
- Establecer y seguir normas y
estándares que faciliten la
administración, detección y
resolución de problemas de
comunicaciones. • Contar con una
infraestructura uniforme de
cableado para reducir costos de
instalación y mantenimiento. •
Planificar la demanda actual y futura
para reducir los cambios en
infraestructura de Redes.
- Establecer y seguir normas y
estándares que faciliten la
administración, detección y
resolución de problemas de
comunicaciones. • Contar con una
infraestructura uniforme de
cableado para reducir costos de
instalación y mantenimiento. •
Planificar la demanda actual y futura
para reducir los cambios en
infraestructura de Redes.
- caracteristicas
- se puede dividir en
