Dibujo de ingeniería Momento 3

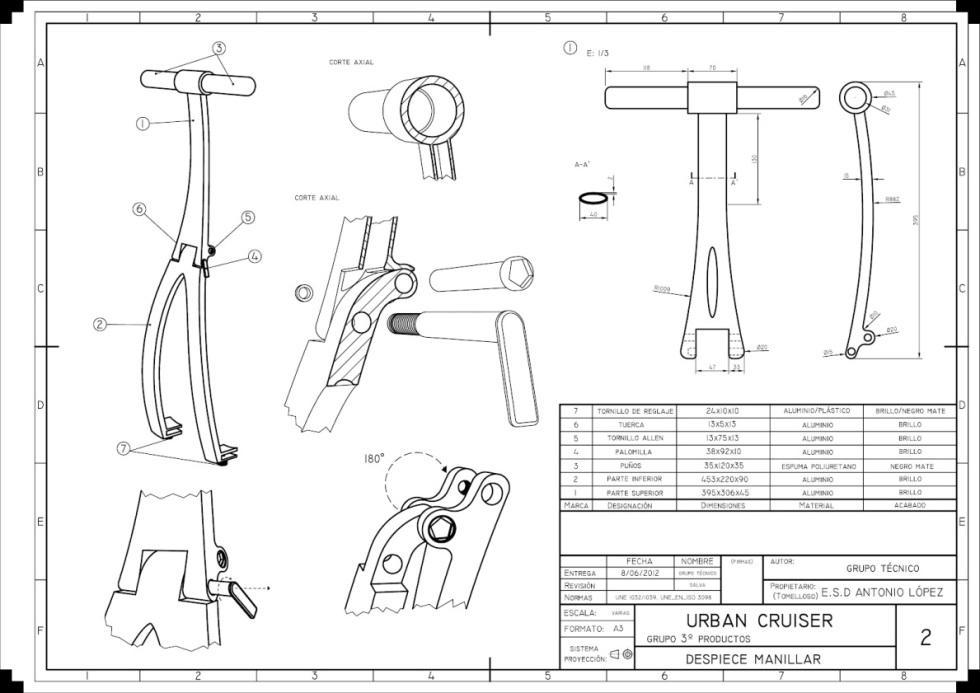

  1. Dibujo de despiece de un objeto
      1. ¿Que es?
        1. Son dibujos que se emplean para facilitar la construcción y el montaje de un objeto. En ellos se muestran las distintas partes o piezas del objeto y las posiciones de una con respecto a las otras.

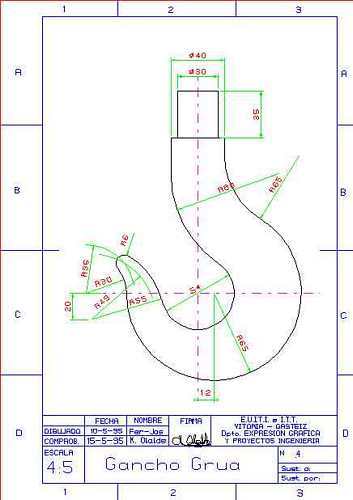

          1. ¿cómo se representa?
            1. Cuando los objetos que se quiere representar son muy pequeños o muy grandes es necesario dibujarlos a escala para obtener una descripción lo más parecida posible a la real; es decir, a mayor o menor tamaño que el que se tiene en la realidad pero manteniéndose la proporción entre sus dimensiones
                1. Víctor Morales Portela, Grupo_51

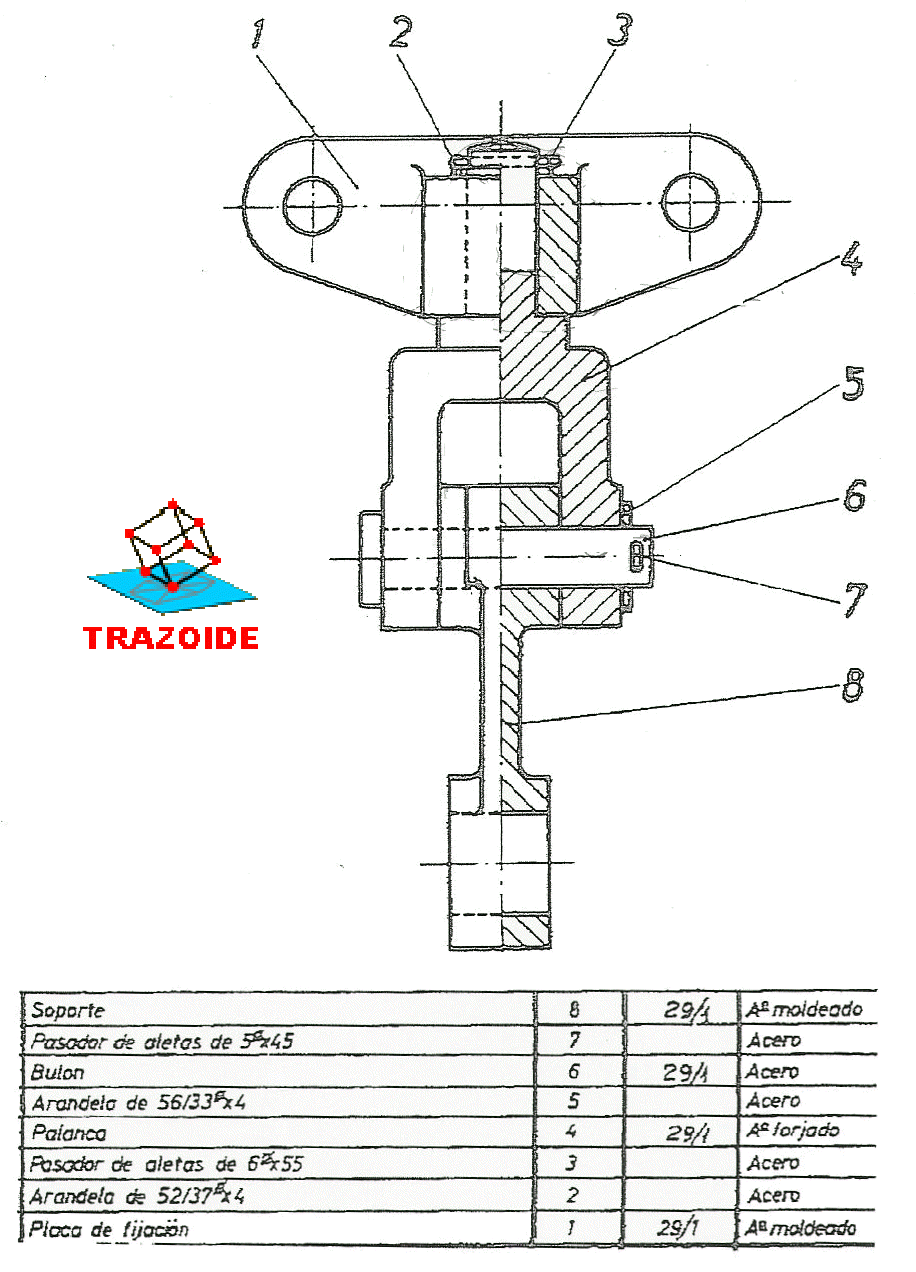

      2. Dibujo de conjunto
          1. ¿Que es?
            1. Es la representación gráfica de un grupo de piezas que constituyen un mecanismo, una máquina o una instalación, realizada de modo que todos estos elementos aparecen montados y unidos, según el lugar que les corresponde, para asegurar un correcto funcionamiento del elemento diseñado.

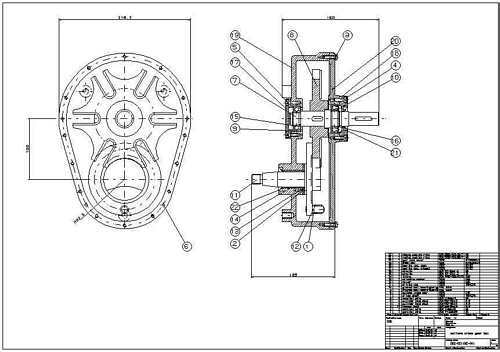

              1. ¿Como se representa?
                1. Mediante: - Perspectiva isométrica del conjunto - Perspectiva isométrica explosionada - Representación por medio de vistas - Dibujo de conjunto esquemático.

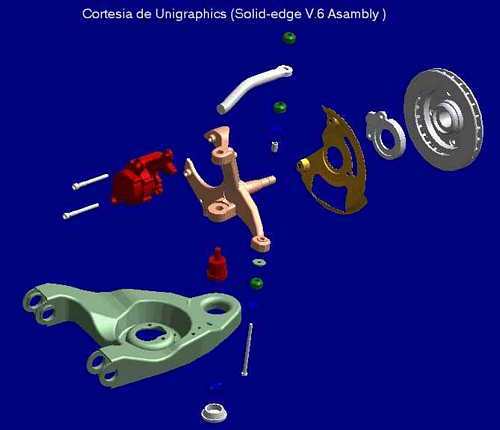

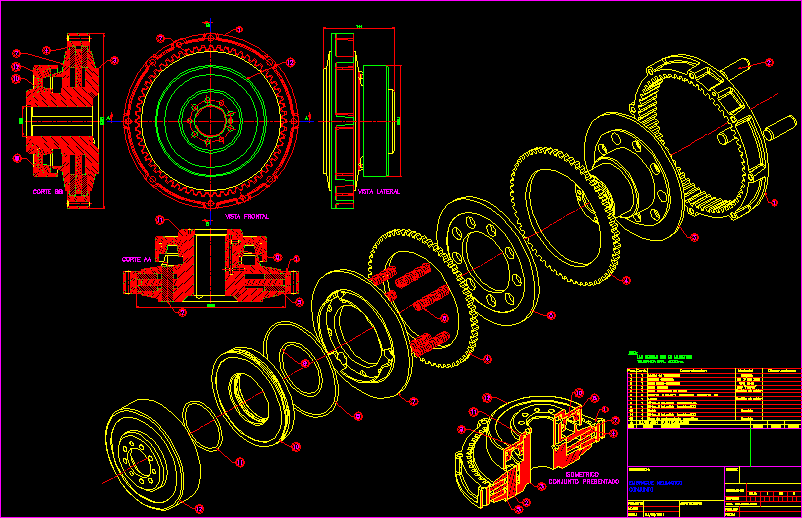

        1. Dibujo de conjunto en explosión
            1. ¿Que es?
              1. Se refiere a dibujos, generalmente para ingeniería o construcción, que representan como las partes son posicionadas en relación unas de otras en un diseño o plano. También pueden representar las partes y cómo estas son fijadas en un lugar y como el mecanismo representado debería operar.
                1. ¿cómo se representa?
                  1. Mediante una visualización 3D, con sus respectivas piezas una a una de como deben ir, no es necesario de que este a escala

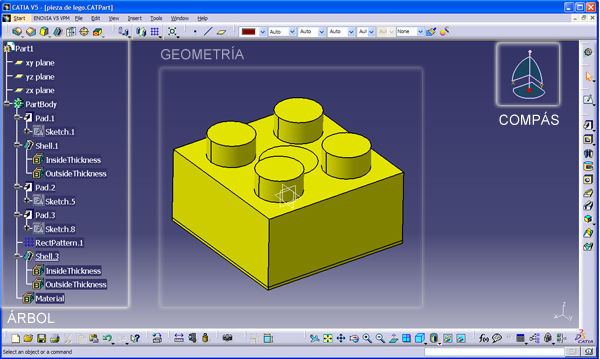

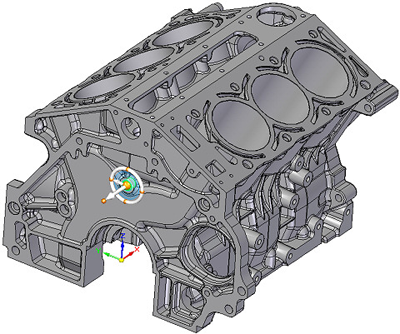

          1. Proceso de dibujo en el video de la pieza en el CAD CATIA.
              1. 1. Ingresar al aplicativo y dar nombre a la pieza a realizar
                1. 2. Crear boceto.
                  1. 3. Extrusión 3D + Material
                    1. 4. Extrusión 3D + Material
                      1. 5. Operación 3D chamfer
                        1. 6. Extracción 3D - Material
                          1. 7. Exportar archivos a formato STP
            1. PLM
              1. Es un sistema de gestión de la información que puede integrar datos, procesos, sistemas de negocio y, en última instancia, personas en una empresa extendida
