Medidor de altura/Calibrador de altura
- El medidor de altura es un dispositivo para
medir la altura de piezas o las diferencias de
altura entre planos a diferentes niveles.
- El calibrador de altura también se utiliza como
herramienta de trazo, para lo cual se incluye un buril. El
medidor de altura, creado por medio de la combinación
de una escala principal con un vernier para realizar
mediciones rápidas y exactas, cuenta con un solo
palpador y la superficie sobre la cual descansa, actúa
como plano de referencia para realizar las mediciones.
- El calibrador de altura tiene una exactitud de 0.001
de pulgada, o su equivalente en cm. Se leen de la
misma manera que los calibradores de vernier y
están equipados con escalas vernier de 25 o 50
divisiones y con una punta de buril que puede hacer
marcas sobre metal.
- Notas importantes que saber antes de usarlo
- 1. Asegúrese de que la base este libre de rebabas que pudieran afectar adversamente la estabilidad
del trazado y medición
- 2. Mantenga limpios el mecanismo del cursor y la cara de referencia de la escala principal. Polvo
acumulado puede causar deslizamiento pobre.
- 3. Apriete el tornillo de sujeción del cursor para prevenir que el cursor se mueva durante el trazado.
- 4. El borde del trazador puede moverse hasta 0,01 mm cuando el tornillo de sujeción del cursor es
apretado. Verifique el movimiento usando un indicador de carátula de tipo palanca.
- El paralelismo entre el sujetador del trazador, cara de medición del trazador, y superficie de
referencia de la base es 0,01 mm ó menos. Evite mover el trazador hacia delante o hacia atrás
durante la medición dado que el movimiento puede causar errores.
- Use la alimentación fina para asegurar ajuste exacto en la posición final.
- Esté consciente del posible error de paralaje en instrumentos con escala vernier y siempre lea las
escalas desde la dirección normal.
- Esté consciente del posible error de paralaje en instrumentos con escala vernier y siempre lea las
escalas desde la dirección normal.
- Use la alimentación fina para asegurar ajuste exacto en la posición final.
- El paralelismo entre el sujetador del trazador, cara de medición del trazador, y superficie de
referencia de la base es 0,01 mm ó menos. Evite mover el trazador hacia delante o hacia atrás
durante la medición dado que el movimiento puede causar errores.
- 4. El borde del trazador puede moverse hasta 0,01 mm cuando el tornillo de sujeción del cursor es
apretado. Verifique el movimiento usando un indicador de carátula de tipo palanca.
- 3. Apriete el tornillo de sujeción del cursor para prevenir que el cursor se mueva durante el trazado.
- 2. Mantenga limpios el mecanismo del cursor y la cara de referencia de la escala principal. Polvo
acumulado puede causar deslizamiento pobre.
- 1. Asegúrese de que la base este libre de rebabas que pudieran afectar adversamente la estabilidad
del trazado y medición

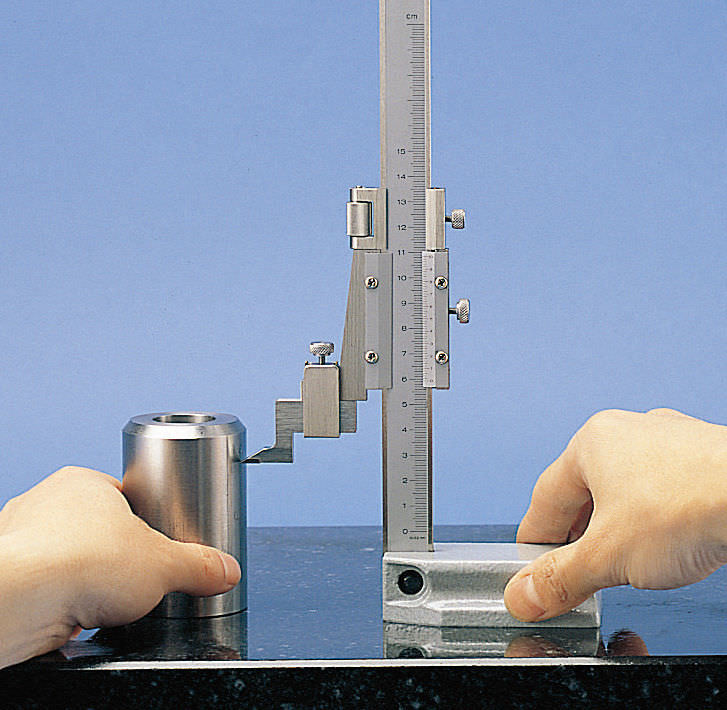

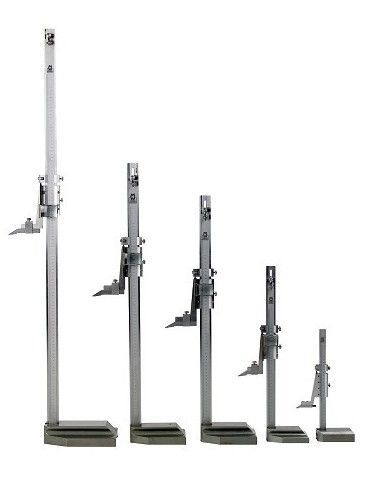

- Los medidores de alturas han sido ampliamente utilizados en la industria durante muchos años, el
original con escala vernier (como se muestra en la figura) puede encontrarse en la actualidad con

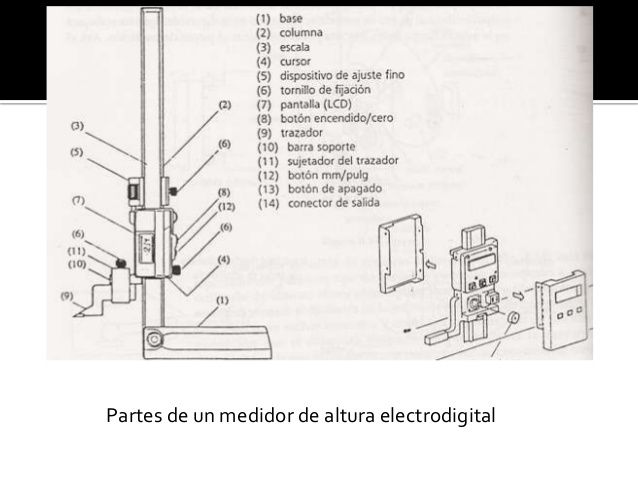

diversas variantes, ya sea utilizando una carátula en vez de la escala vernier, modelo generalmente
limitado en la altura máxima, el medidor de alturas con caratula y contador, y el medidor de alturas
digital electrónico.
