Mechanisches Trennen Skript 6
Cards in this deck (24)
- 1• Sortierenmechanische Zerlegung eines Haufwerks in Teilchen mit
gleichen physikalischen Eigenschaften (z.B. Magnetisierbarkeit,
Dichte, Oberflächenaktivität). Korngröße nicht berücksichtig. - 2• Klassieren:Trennung in Teilchen mit gleicher Korngröße durch Sieben oder
Sichten. - 3Magnetabscheider:Zerlegung eines Gemenges nach den magnetischen Eigenschaften.
Verhinderung des Eindringens magnetisierbarer Stücke (z.B. Nägel,
Schrauben, Beschläge,…) - 4Dichtesortieren→ unterschiedliche Absetzgeschwindigkeiten in Luft bzw. Flüssigkeiten
→ Aufschwimmen leichterer Teilchen.
→ Pulsator zur Verbesserung der Trennleistung - 5Flotieren :Trennung nach Fähigkeit der Teilchen, sich unterschiedlich stark
an Gasblasen oder Öltröpfchen anzulagern. - 6Klassieren durch Siebenschwingenden oder vibrierenden Siebflächen.
Trenngrenze ist durch Maschenweite des Siebes festgelegt. - 7Welche Einflüsse gibt es auf den Siebvorgang:Gesamtfläche freie Sieböffnungen
• Zustand Siebfläche
• Beladung Sieb
• Kornform
• Feuchte Siebgut
• Siebhilfsmittel - 8Haufwerke• Gemische aus festen Partikeln - lose vermengt oder fest miteinander
verpresst oder verbacken
• Kräfte zwischen den Partikeln: Reibung, Adhäsion, Kohäsion. Bei unrunden
Partikeln zusätzlich Selbstsperrung, bei rauen Mikroverklammerung, unter
Umständen auch elektrostatische Kräfte. - 9• Trenngrad:Verhältnis der im Grobgut vorhandenen Menge einer Kornklasse Δx
zur im Aufgabegut vorhandenen Menge derselben Kornklasse. - 10Trenngrenze:Medianwert der Trennkurve
- 11Trennschärfe:Kennzeichnet (Grad der) Annäherung
einer realen an eine ideale Trennung. - 12Trennschärfegrad:Quotient zweier Korngrößen
- 13Optische Analysenmethoden:Coulter-Counter,
Laserbeugung, Laserextinktion (Streulichtverfahren) - 14Industrielle Siebmaschinen:• übereinander oder schräg hintereinander angeordnete
Siebe oder Siebtrommeln.
• Bewegung des Siebguts durch Schwingung
oder Rotation - 15Klassieren/Sortieren durch Sichten:Zerlegen von feinkörnigen Haufwerken
Mit Hilfe von gegen die Schwerkraft arbeitenden
Gas- oder Luftströmen in sog. Windsichtern, mit
Wasserstrom im Stromklassierer.
→ bei kleinen Teilchen ist Luftwiderstandskraft FW
größer als Schwerkraft FG , es wird nach oben
mitgerissen. - 16StromklassierenTrennung von Haufwerken im strömenden Wasser nach der Korngröße und
Dichte - 17Sedimentieren und Dekantieren• Trennen von eher groben Suspensionen > 0,5 – 1 µm
• Dekantieren des Überstandes (Klare),

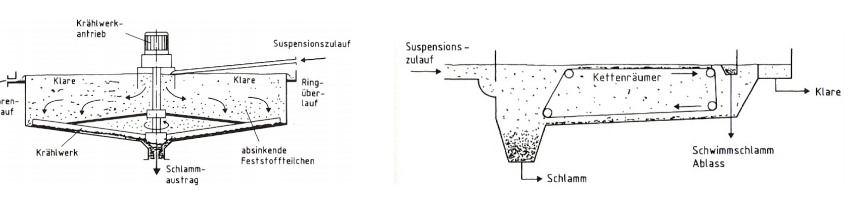

Schlammabzug per Hand, Schieber, Pumpe,… - 18—Rundeindicker und Längsbecken zur Abwasserreinigung
- 19Trennen durch Zentrifugieren erklährt:Erhöhung der Auftriebs- oder Sinkgeschwindigkeit im Fliehkraftfeld
→ rasche Sedimentation - 20Vollmantelzentrifugen (Sedimentation):Schichtbildung in radialer Richtung. Teilchen mit größerer Masse bilden
äußere Schicht. - 21Siebzentrifugen (Filtration):Durch Fliehkraft beschleunigte Filtration.
Flüssigkeit tritt durch Sieb hindurch und
wird abgezogen. - 22Rohrzentrifuge:Mit Welle verbundene Scheibe versetzt Flüssigkeit in Rotation. Sehr hohe
Drehzahlen (10000 – 50000 Upm) → Suspensionen mit geringem
Feststoffgehalt (Trenngrenze ca. 0,5 µm), schwer trennbare Emulsionen. - 23(Flüssig)Gas/Feststofftrennung mittels (Hydro)Zyklonen:In feststehendem zylindrokonischen
Gehäuse wird durch einströmendes
Medium Drall erzeugt. Medium bewegt sich auf
Spiralbahnen nach unten und strömt durch
Querschnittsveränderung mit Radialkomponente
in die Wirbelsenke.
Anschließend axiales Einströmen in Tauchrohr.
Teilchen werden durch Fliehkraft an Zyklonwand
Abgeschieden. - 24Bauarten und Einsatz von Hydrozyklonen:Bauarten:
Tangentialzyklone, Axialzyklone, Multizyklone
Einsatz: Entstaubung von Abgasen
