Resistores
- ¿Qué son?
- Se entiende como resistor cualquier componente que pueda
conectarse a una fuente de energía eléctrica.
- Su principal misión es crear una caída de tensión en los
circuitos.
- Su principal misión es crear una caída de tensión en los
circuitos.
- Se entiende como resistor cualquier componente que pueda
conectarse a una fuente de energía eléctrica.
- Características
- Resistencia
Nominal
- La resistencia es la oposición que presenta el resistor a ser atravesado por la
corriente eléctrica, se representa con la letra R y su unidad es el Ohmio
- La resistencia es la oposición que presenta el resistor a ser atravesado por la
corriente eléctrica, se representa con la letra R y su unidad es el Ohmio
- Tolerancia
- Es la diferencia entre el valor nominal y el valor real. Varía según la naturaleza del
material y el método de fabricación. Se indica en % de tolerancia
- Es la diferencia entre el valor nominal y el valor real. Varía según la naturaleza del
material y el método de fabricación. Se indica en % de tolerancia
- Potencia nominal o de
disipacion
- Es la potencia que el resistor es capaz de disipar sin deteriorarse. Su unidad es el vatio
(W).
- Es la potencia que el resistor es capaz de disipar sin deteriorarse. Su unidad es el vatio
(W).
- Tensión
nominal
- Tensión que soporta el resistor al disipar la potencia nominal. Se mide en voltio
(V).
- Tensión que soporta el resistor al disipar la potencia nominal. Se mide en voltio
(V).
- Intensidad
nominal
- Intensidad máxima admitida por el resistor. Se mide en amperios
(A).
- Intensidad máxima admitida por el resistor. Se mide en amperios
(A).
- Tensión de
aislamiento
- Tensión máxima que se le puede aplicar al resistor. Se mide en voltios
(V)
- Tensión máxima que se le puede aplicar al resistor. Se mide en voltios
(V)
- Temperatura
máxima
- Es la temperatura máxima a la que se puede someter el resistor antes de que sus valores se
alteren. Se mide en grados ºC
- Es la temperatura máxima a la que se puede someter el resistor antes de que sus valores se
alteren. Se mide en grados ºC
- Nivel de
ruido
- Es la tensión residual producida por variaciones en la caída de tensión en extremos de la
resistencia (V/V)
- Es la tensión residual producida por variaciones en la caída de tensión en extremos de la
resistencia (V/V)
- Influencia de
frecuencia
- En corriente continua el resistor solo presenta resistencia al paso de la corriente, pero en alterna
aparece un efecto inductivo (bobina en serie) y un efecto capacitivo (condensador en paralelo). En
alterna se representa como impedancia (Z)
- En corriente continua el resistor solo presenta resistencia al paso de la corriente, pero en alterna
aparece un efecto inductivo (bobina en serie) y un efecto capacitivo (condensador en paralelo). En
alterna se representa como impedancia (Z)
- Estabilidad
- Es la variación de la resistencia en función de las condiciones de funcionamiento, se mide en % de la
variación de la resistencia real en 1.000 horas de funcionamiento con una humedad relativa del 70%
o bien transcurrido un año de almacenamiento
- Es la variación de la resistencia en función de las condiciones de funcionamiento, se mide en % de la
variación de la resistencia real en 1.000 horas de funcionamiento con una humedad relativa del 70%
o bien transcurrido un año de almacenamiento
- Resistencia
Nominal
- Clasificación según su
respuesta
- Lineales
- Son aquellos que tienen una respuesta lineal, cuando se le aplican unas tensiones e intensidades
proporcionales se obtienen unos valores de resistencia, que, se representan en una gráfica como
una línea recta. Por ejemplo: resistores fijos, variables o potenciómetros
- Fijos
- Se fabrican con una masa de carbón, sílice y resina aglutinante, todo ello
prensado en forma de cilindro. Su valor depende de la proporción de carbón,
ofrecen elevado nivel de ruido y pierden su estabilidad con la temperatura.
- De película de carbono o
pirolíticos
- Se forman por capas de carbón prensadas sobre un nucleo cerámico. Se aumenta su
valor mediante unos surcos en espiral (espiralado). A los extremos se unen unas
cazoletas metálicas y los terminales de conexión. El exterior se recubre de barniz, pintura
o envolvente cerámica. Ofrecen mayor estabilidad y menos ruido que las de
composición.
- Se forman por capas de carbón prensadas sobre un nucleo cerámico. Se aumenta su
valor mediante unos surcos en espiral (espiralado). A los extremos se unen unas
cazoletas metálicas y los terminales de conexión. El exterior se recubre de barniz, pintura
o envolvente cerámica. Ofrecen mayor estabilidad y menos ruido que las de
composición.
- De película
metálica
- Se forman por capas de metales o aleaciones depositadas sobre un nucleo de pirex,
vidrio, porcelana, alúmina o cuarzo. Aumentan su resistencia con el espiralado.
Pueden ser Thin-Film, Thick-Film, de óxidos metálicos y de Bulk-Metal
- Se forman por capas de metales o aleaciones depositadas sobre un nucleo de pirex,
vidrio, porcelana, alúmina o cuarzo. Aumentan su resistencia con el espiralado.
Pueden ser Thin-Film, Thick-Film, de óxidos metálicos y de Bulk-Metal
- Bobinados
- Su elemento resistivo es un hilo fino o cinta metálico, que se enrolla sobre un
soporte cerámico y se recubre con una capa externa vitrificada (esmalte
vitrificado), Esmaltada (Pintura cocida) o Cementada (Cerámica)
- Su elemento resistivo es un hilo fino o cinta metálico, que se enrolla sobre un
soporte cerámico y se recubre con una capa externa vitrificada (esmalte
vitrificado), Esmaltada (Pintura cocida) o Cementada (Cerámica)

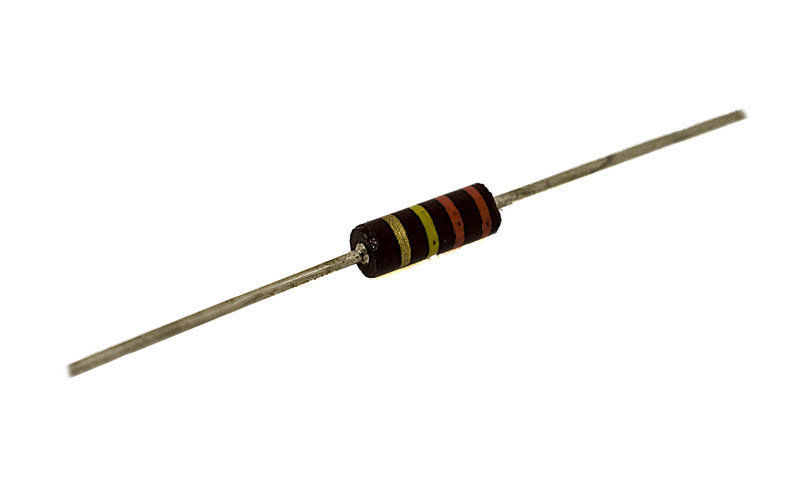

- Aglomerados o
composición
- Se fabrican con una masa de carbón, sílice y resina aglutinante, todo ello
prensado en forma de cilindro. Su valor depende de la proporción de carbón,
ofrecen elevado nivel de ruido y pierden su estabilidad con la temperatura.
- Se fabrican con una masa de carbón, sílice y resina aglutinante, todo ello
prensado en forma de cilindro. Su valor depende de la proporción de carbón,
ofrecen elevado nivel de ruido y pierden su estabilidad con la temperatura.
- Se fabrican con una masa de carbón, sílice y resina aglutinante, todo ello
prensado en forma de cilindro. Su valor depende de la proporción de carbón,
ofrecen elevado nivel de ruido y pierden su estabilidad con la temperatura.

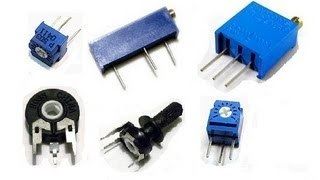

- Variables o
potenciómetros
- Son resistores que varían su valor resistivo mediante el movimiento de un eje o
deslizante, pueden ser lineales, logaritmicos , antilogarítmicos o senoidales.
- Se componen de una zona resistiva de carbon, metálica o cerámica
metálica. Tambien pueden ser bobinados para potencias elevadas.
- Se utilizan principalmente para control de funciones de
equipos electricos, como el volumen en los equipos de
audio.
- Son resistores que varían su valor resistivo mediante el movimiento de un eje o
deslizante, pueden ser lineales, logaritmicos , antilogarítmicos o senoidales.
- Son aquellos que tienen una respuesta lineal, cuando se le aplican unas tensiones e intensidades
proporcionales se obtienen unos valores de resistencia, que, se representan en una gráfica como
una línea recta. Por ejemplo: resistores fijos, variables o potenciómetros
- No lineales o
dependientes
- Son aquellos que, al aplicar tensiones e intensidades no se obtiene una respuesta
lineal. No cumplen la ley de ohm. Por ejemplo: Termistores, fotorresistores o
varistores.

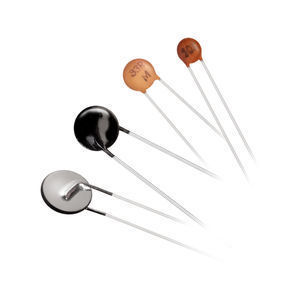

- Termistores
- Termistor PTC (Positive Temperature
Coefficient)
- La resistencia aumenta al aumentar la temperatura
- La resistencia aumenta al aumentar la temperatura
- NTC (Negative Temperature Coeffienct)
- La resistencia disminuye si aumenta la temperatura
- La resistencia disminuye si aumenta la temperatura
- Termistor PTC (Positive Temperature
Coefficient)

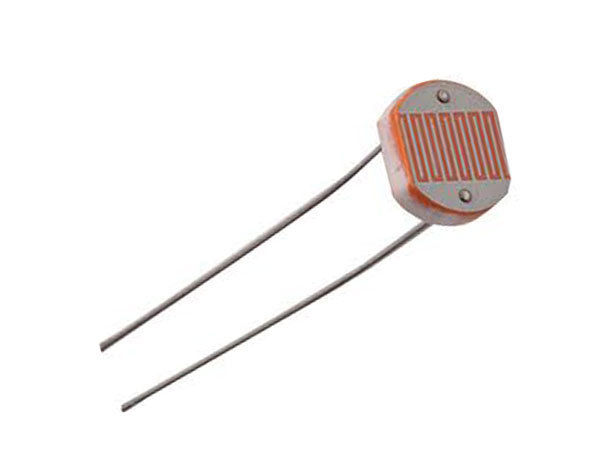

- Fotoresistores o LDR
- Varían su resistencia dependiendo de la luz, de forma que disminuye al aumentar
el nivel de iluminación que incide sobre su superficie.
- Se basan en el efecto fotoeléctrico interno del material semiconductor empleado. Su variación de
resistencia no es instantánea con la variación de luz
- Varían su resistencia dependiendo de la luz, de forma que disminuye al aumentar
el nivel de iluminación que incide sobre su superficie.
- Varistores
- Su resistencia depende de la tensión (VDR = Voltage Dependent Resistance).
- La resistencia disminuye cuando aumenta la tensión aplicada. La variación es instantánea respecto
al valor de tensión
- Su resistencia depende de la tensión (VDR = Voltage Dependent Resistance).
- Son aquellos que, al aplicar tensiones e intensidades no se obtiene una respuesta
lineal. No cumplen la ley de ohm. Por ejemplo: Termistores, fotorresistores o
varistores.
- Lineales

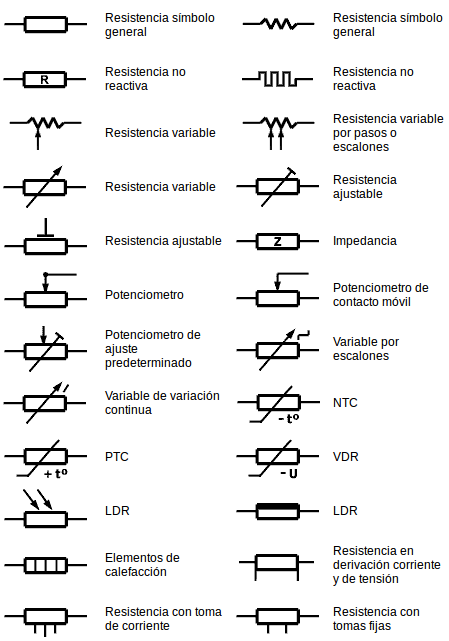

- Simbología
- Identificación de los resistores
- Resistores SMD
- Se utilizan en circuitos integrados de montaje superficial (SMD = Surface Mounted Device) por su pequeño
tamaño
- Se utilizan en circuitos integrados de montaje superficial (SMD = Surface Mounted Device) por su pequeño
tamaño
- Resistores SMD
