PRÓTESIS
- PRÓTESIS DE
MIEMBRO
SUPERIOR
- Prótesis parciales de mano,
incluyendo las prótesis de
dedos 06 18 03
- Incluido el pulgar
06 18 03 00
- Características
- Construida en resina laminada, consta de pulgar artificial con base
adaptada a la eminencia tenar, con una extensión flexible palmar y
dorsal, sirve para reconstruir la función de oposición y prensión de objetos
- Construida en resina laminada, consta de pulgar artificial con base
adaptada a la eminencia tenar, con una extensión flexible palmar y
dorsal, sirve para reconstruir la función de oposición y prensión de objetos
- Características
- De varios dedos 06 18
03 100
- Funcional y estética
- Manopla que sustituye los cuatro últimos dedos en discreta flexión de
metacarpofalángicas e interfalángicas, con recubrimiento de la cara
palmar, dorsal y borde cubital de la mano, y se prolonga hasta la
muñeca donde se sitúa el mecanismo de cierre.
- Manopla que sustituye los cuatro últimos dedos en discreta flexión de
metacarpofalángicas e interfalángicas, con recubrimiento de la cara
palmar, dorsal y borde cubital de la mano, y se prolonga hasta la
muñeca donde se sitúa el mecanismo de cierre.
- Funcional
- Consiste en una varilla, curvada palmarmente, que va desde el
borde cubital de la mano hasta la primera comisura, elevándose
hasta los pulpejos de los dedos, presenta dos barras de sujeción
en las bases para apoyarse en la cara dorsal y palmar de la mano
- Consiste en una varilla, curvada palmarmente, que va desde el
borde cubital de la mano hasta la primera comisura, elevándose
hasta los pulpejos de los dedos, presenta dos barras de sujeción
en las bases para apoyarse en la cara dorsal y palmar de la mano
- Funcional y estética
- Incluido el pulgar
06 18 03 00
- Prótesis de
desarticulación de
muñeca 06 18 06

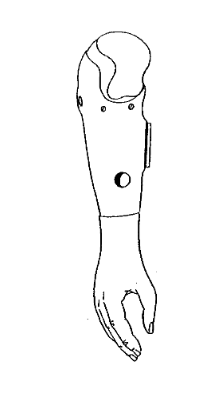

- Son prótesis para sustituir
una mano amputada a nivel
de la articulación de la
muñeca.
- Clasificación
- Prótesis
eléctricas
- Encaje infracondilar de
antebrazo, muñeca y
terminal a elecció
- Presenta aberturas a nivel de musculatura epitroclear y
epicondílea para los electrodos, y una caja soporte en la pared
lateral para la batería. En el extremo distal del encaje se adapta
un anillo específico para desarticulación de muñeca, donde se
ensambla la mano o pinza eléctrica.
- Presenta aberturas a nivel de musculatura epitroclear y
epicondílea para los electrodos, y una caja soporte en la pared
lateral para la batería. En el extremo distal del encaje se adapta
un anillo específico para desarticulación de muñeca, donde se
ensambla la mano o pinza eléctrica.
- Encaje infracondilar de
antebrazo, muñeca y
terminal a elecció
- Prótesis
funcionales
- Con encaje
supracondilar de
antebrazo, muñeca
y terminal a
elección
- Igual que la pasiva peron en el extremo distal cuenta
con una articulación de muñeca para poder insertar
los distintos terminales funcionales, los cuales son
intercambiables con sistema de acondicionamiento
- Igual que la pasiva peron en el extremo distal cuenta
con una articulación de muñeca para poder insertar
los distintos terminales funcionales, los cuales son
intercambiables con sistema de acondicionamiento
- Con encaje
supracondilar de
antebrazo, muñeca
y terminal a
elección
- Prótesis
pasivas

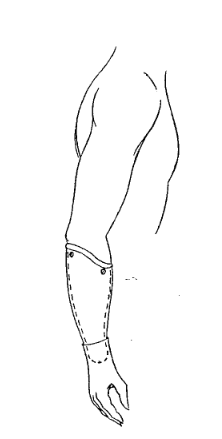

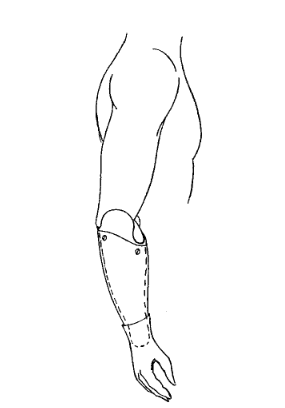

- Con encaje infracondilar
de antebrazo y mano

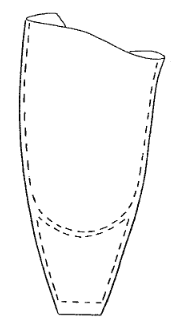

- Encaje en resina laminada o termoplástico rígido, abarca desde el
extremo distal del muñón hasta inmediatamente por debajo de
epitróclea y epicóndilo, es más ancho en su extremo distal que en
el segmento proximal
- NOMBRE: Katerín Degado. REFERENCIAS BIBLIOGRÁFICAS: CONSEJO INTERTERRITORIAL DEL SISTEMA NACIONAL DE SALUD (2003). GUÍA DESCRIPTIVA DE ORTOPRÓTESIS. Recuperado el 24 de Junio
del 2016 de http://www.msssi.gob.es/profesionales/prestacionesSanitarias/CarteraDeServicios/ContenidoCS/6PrestacionOrtoprotesica/docs/GuiaDescriptivaOrtoprotesisTomo3.pdf Hoja
informativa Fact Sheet (2008). Preguntas frecuentes sobre protésica de las personas recién amputadas. Recuperado el 25 de Junio del 2016 de
http://www.amputee-coalition.org/spanish/fact_sheets/prosfaq.pdf
- NOMBRE: Katerín Degado. REFERENCIAS BIBLIOGRÁFICAS: CONSEJO INTERTERRITORIAL DEL SISTEMA NACIONAL DE SALUD (2003). GUÍA DESCRIPTIVA DE ORTOPRÓTESIS. Recuperado el 24 de Junio
del 2016 de http://www.msssi.gob.es/profesionales/prestacionesSanitarias/CarteraDeServicios/ContenidoCS/6PrestacionOrtoprotesica/docs/GuiaDescriptivaOrtoprotesisTomo3.pdf Hoja
informativa Fact Sheet (2008). Preguntas frecuentes sobre protésica de las personas recién amputadas. Recuperado el 25 de Junio del 2016 de
http://www.amputee-coalition.org/spanish/fact_sheets/prosfaq.pdf
- Encaje en resina laminada o termoplástico rígido, abarca desde el
extremo distal del muñón hasta inmediatamente por debajo de
epitróclea y epicóndilo, es más ancho en su extremo distal que en
el segmento proximal
- Con encaje supracondilar
de antebrazo y mano
- Encaje en resina laminada o termoplástico rígido, abarca
desde el extremo distal del muñón hasta por encima de
epitróclea, epicóndilo y olécranon. En su cara anterior
presenta una escotadura en V para permitir el paso del
tendón bicipitaL
- Encaje en resina laminada o termoplástico rígido, abarca
desde el extremo distal del muñón hasta por encima de
epitróclea, epicóndilo y olécranon. En su cara anterior
presenta una escotadura en V para permitir el paso del
tendón bicipitaL
- Con encaje infracondilar de
antebrazo, muñeca y
terminal a elección
- Lleva un sistema de accionamiento que consta de un
anillo en el hombro contralateral que va unido
mediante un cable al terminal activo
- Lleva un sistema de accionamiento que consta de un
anillo en el hombro contralateral que va unido
mediante un cable al terminal activo
- Con encaje infracondilar
de antebrazo y mano
- Prótesis
eléctricas
- Clasificación
- Son prótesis para sustituir
una mano amputada a nivel
de la articulación de la
muñeca.
- Prótesis de
antebrazo por
debajo del codo o
transradiales (06 18
09)
- La funcionalidad de la prótesis
disminuye en relación directa a
la longitud del muñón, ya que el
brazo de palanca para la
flexo-extensión del codo
depende de su longitud ósea.
- Clasificación
- Pasivas

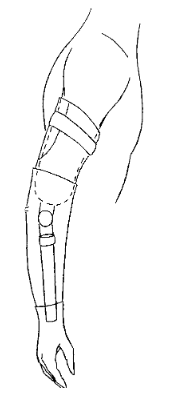

- con encaje infracondilar, estructura
endoesquelética, muñeca y mano
- Se prolonga con un adaptador situado en la parte
distal del encaje más un tubo en cuyo extremo distal
se coloca la articulación de muñeca, forrado en
gomaespuma y recubierto de tejido tubular. La mano
está recubierta de un guante estético. Precisa de un
mecanismo de suspensión, que en muñones largos
son dos cintas paralelas, sujetas al extremo distal del
encaje, con una abrazadera que las une por la parte
posterior, y que se prolongan a un brazalete dorsal de
brazo, el cual se suspende por una banda que se fija a
la axila contralateral
- Se prolonga con un adaptador situado en la parte
distal del encaje más un tubo en cuyo extremo distal
se coloca la articulación de muñeca, forrado en
gomaespuma y recubierto de tejido tubular. La mano
está recubierta de un guante estético. Precisa de un
mecanismo de suspensión, que en muñones largos
son dos cintas paralelas, sujetas al extremo distal del
encaje, con una abrazadera que las une por la parte
posterior, y que se prolongan a un brazalete dorsal de
brazo, el cual se suspende por una banda que se fija a
la axila contralateral
- con encaje infracondilar, estructura
endoesquelética, muñeca y mano
- Funcionales

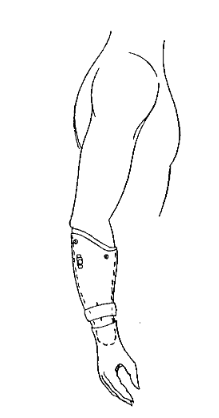

- Con encaje supracondilar, estructura
exoesquelética, muñeca y terminal a
elección
- Externamente lleva añadido un
tronco de cono rígido, que
proporciona la morfología y la
longitud necesaria al
antebrazo, en cuyo extremo
distal se ensambla la muñeca
protésica, para poder insertar
los distintos terminales
funcionale
- Externamente lleva añadido un
tronco de cono rígido, que
proporciona la morfología y la
longitud necesaria al
antebrazo, en cuyo extremo
distal se ensambla la muñeca
protésica, para poder insertar
los distintos terminales
funcionale
- Con encaje supracondilar, estructura
exoesquelética, muñeca y terminal a
elección
- Eléctricas
- estructura exoesquelética,
muñeca y terminal a
elección
- estructura exoesquelética,
muñeca y terminal a
elección
- Pasivas
- Clasificación
- La funcionalidad de la prótesis
disminuye en relación directa a
la longitud del muñón, ya que el
brazo de palanca para la
flexo-extensión del codo
depende de su longitud ósea.
- Prótesis de
desarticulación de
codo (06 18 12 )
- Pacientes que han
sufrido
desarticulación
codo

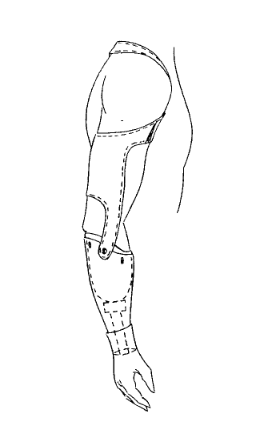

- El encaje es muy estable, ya
que la morfología del muñón
impide las rotaciones y
proporciona un mecanismo
de suspensión intrínseco,
aunque obliga a que el
encaje sea abierto.
- Clasificación
- Pasivas

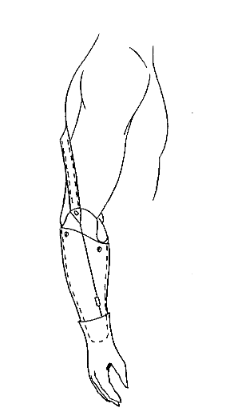

- con encaje, estructura
endoesquelética, codo de
desarticulación, muñeca y mano

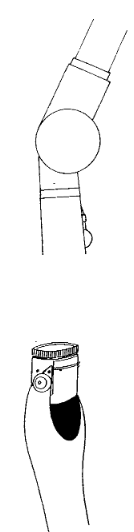

- Abarca desde el extremo distal del muñón hasta
debajo de la inserción del pectoral y dorsal,
presenta una valva anterior y posterior con cierre,
para permitir el paso de la paleta humeral. En el
extremo distal, lleva adosado directamente o
mediante un adaptador, un codo endoesquelético
pasivo, con cierre dentado y palanca de bloqueo,
que se prolonga con un tubo de antebrazo, hasta
una muñeca endoesquelética para mano pasiva,
forrado y recubierto de tejido tubular
- Abarca desde el extremo distal del muñón hasta
debajo de la inserción del pectoral y dorsal,
presenta una valva anterior y posterior con cierre,
para permitir el paso de la paleta humeral. En el
extremo distal, lleva adosado directamente o
mediante un adaptador, un codo endoesquelético
pasivo, con cierre dentado y palanca de bloqueo,
que se prolonga con un tubo de antebrazo, hasta
una muñeca endoesquelética para mano pasiva,
forrado y recubierto de tejido tubular
- con encaje, estructura
endoesquelética, codo de
desarticulación, muñeca y mano
- Funcionales

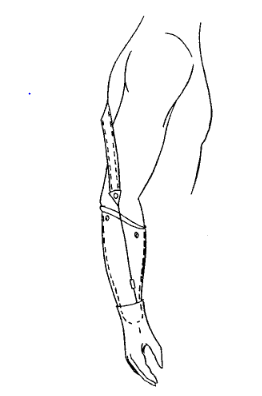

- Con encaje, estructura
exoesquelética, codo de
desarticulación, muñeca y
terminal a elección
- Con encaje, estructura
exoesquelética, codo de
desarticulación, muñeca y
terminal a elección
- Eléctricas
- Pasivas
- Clasificación
- El encaje es muy estable, ya
que la morfología del muñón
impide las rotaciones y
proporciona un mecanismo
de suspensión intrínseco,
aunque obliga a que el
encaje sea abierto.
- Pacientes que han
sufrido
desarticulación
codo
- Prótesis de brazo por
encima del codo o
transhumerales
- La funcionalidad de la prótesis
disminuye en relación directa a
la longitud del muñón, ya que el
brazo de palanca para efectuar
la flexo-extensión y
abducción-aducción de hombro,
depende de la longitud ósea
humeral.
- Clasificación
- Pasiva

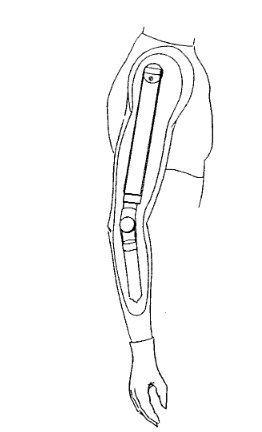

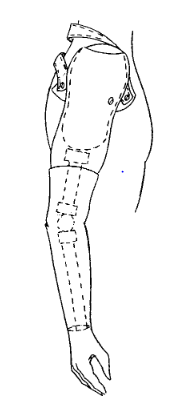

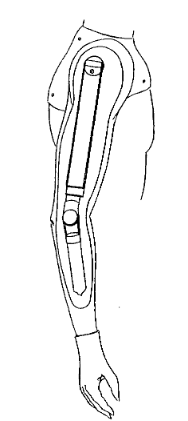

- Con encaje, estructura
endoesquelética,
suspensión, codo,
muñeca y mano
- Abarca desde el extremo distal del
muñón hasta axila en la cara medial,
dejando un canal anterior para el tendón
del pectoral mayor, y otro posterior para
el gran dorsal. En el distal del encaje, se
ensambla un codo endoesquelético
uniaxial, accionado mediante palanca,
que se prolonga con un tubo de ante -
brazo, hasta una muñeca endoesquelética
para mano pasiva, envuelto en
gomaespuma y recubierto de tejido
tubular.
- Abarca desde el extremo distal del
muñón hasta axila en la cara medial,
dejando un canal anterior para el tendón
del pectoral mayor, y otro posterior para
el gran dorsal. En el distal del encaje, se
ensambla un codo endoesquelético
uniaxial, accionado mediante palanca,
que se prolonga con un tubo de ante -
brazo, hasta una muñeca endoesquelética
para mano pasiva, envuelto en
gomaespuma y recubierto de tejido
tubular.
- Con encaje, estructura
endoesquelética,
suspensión, codo,
muñeca y mano
- Funcional
- Eléctrica
- Pasiva
- Clasificación
- La funcionalidad de la prótesis
disminuye en relación directa a
la longitud del muñón, ya que el
brazo de palanca para efectuar
la flexo-extensión y
abducción-aducción de hombro,
depende de la longitud ósea
humeral.
- PDH 06 18 18
- Son prótesis de gran peso, por la
cantidad de elementos protésicos de
que constan, difíciles de manejar, y
que dificultan la movilidad del tronco
y de la cintura troncozonal de la
extremidad conservada, por lo que
es necesario valorar, en el momento
de la prescrip ción, las ventajas e
inconvenientes de la protetización
- Clasificación
- Pasiva
- con encaje, estructura
endoequelética,
suspensión, hombro, codo,
muñeca y mano
- Abarca el tercio superior externo
del hemitórax del lado am -
putado, salvando los resaltes
óseos de claví - cula y escápula,
que lleva adosada una articu -
lación de hombro endoesquelética,
hasta conectarse a un codo
endoesquelético uniaxial, y a una
muñeca endoesquelética para
mano pasiva.
- Abarca el tercio superior externo
del hemitórax del lado am -
putado, salvando los resaltes
óseos de claví - cula y escápula,
que lleva adosada una articu -
lación de hombro endoesquelética,
hasta conectarse a un codo
endoesquelético uniaxial, y a una
muñeca endoesquelética para
mano pasiva.
- con encaje, estructura
endoequelética,
suspensión, hombro, codo,
muñeca y mano
- Eléctrica
- Funcional
- Pasiva
- Clasificación
- Son prótesis de gran peso, por la
cantidad de elementos protésicos de
que constan, difíciles de manejar, y
que dificultan la movilidad del tronco
y de la cintura troncozonal de la
extremidad conservada, por lo que
es necesario valorar, en el momento
de la prescrip ción, las ventajas e
inconvenientes de la protetización
- Prótesis para amputados en
el cuarto superior
(interescapulotorácica)
(PACS) 06 18 21
- Clasificación
- Pasiva
- Con encaje,
estructura
endoesquelética,
suspensión,
hombro, codo,
muñeca y mano
- Consiste en una estructura
rígida que reproducen la
morfología de la cintura
troncozonal extirpada
unida a una articulación de
hombro, codo y muñeca
endoesqueléticos
- Consiste en una estructura
rígida que reproducen la
morfología de la cintura
troncozonal extirpada
unida a una articulación de
hombro, codo y muñeca
endoesqueléticos
- Con encaje,
estructura
endoesquelética,
suspensión,
hombro, codo,
muñeca y mano
- Pasiva
- Clasificación
- Prótesis de Mano
- Presentan como
característica común
su morfología que
imita la mano humano
- Clasificación
- Pasiva
- Elemento en forma de mano
con los dedos en posición de
reposo, pulgar en posición
neutra y flexión de las
articulaciones y cuatro
últimos dedos, construida en
espuma plástica inyectada,
recubierta por un guante
estético, que reproduce la
textura, el color y los
pliegues de la piel y las uñas,
fabricado en PVC o silicona
- Elemento en forma de mano
con los dedos en posición de
reposo, pulgar en posición
neutra y flexión de las
articulaciones y cuatro
últimos dedos, construida en
espuma plástica inyectada,
recubierta por un guante
estético, que reproduce la
textura, el color y los
pliegues de la piel y las uñas,
fabricado en PVC o silicona
- Funcional
- Consta de una carcasa metálica interna de
duraluminio, con una base donde va
colocado el sistema de conexión a muñeca,
con paredes laterales, ocupando el espacio
que correspondería a carpo y
metacarpianos, formando una caja, donde
se aloja el mecanismo de accionamiento
de dedos, y finalizando en su extremo
distal con dos ejes paralelos, situados a la
altura de las articulaciones
metacarpofalángicas
- Existen diversas variantes: mano con
apertura exclusiva del pulgar; mano con
apertura de pulgar y de los cuatro
últimos dedos; mano con cierre activo de
pulgar en oposición contra índice y
medio; mano con apertura y bloqueo de
apertura
- Existen diversas variantes: mano con
apertura exclusiva del pulgar; mano con
apertura de pulgar y de los cuatro
últimos dedos; mano con cierre activo de
pulgar en oposición contra índice y
medio; mano con apertura y bloqueo de
apertura
- Consta de una carcasa metálica interna de
duraluminio, con una base donde va
colocado el sistema de conexión a muñeca,
con paredes laterales, ocupando el espacio
que correspondería a carpo y
metacarpianos, formando una caja, donde
se aloja el mecanismo de accionamiento
de dedos, y finalizando en su extremo
distal con dos ejes paralelos, situados a la
altura de las articulaciones
metacarpofalángicas
- Pasiva
- Clasificación
- Presentan como
característica común
su morfología que
imita la mano humano
- Pinzas y útiles funcionales
- Son terminales empleados como
elemento funcional de las
prótesis de extremidad supe -
rior, con la finalidad de prensión
y tracción de los objetos.
Realizan funciones motoras
pasivas y activas de la mano.
- Clasificación
- Funcional
- Construidas en duraluminio
que proporciona una suficiente
resistencia y poco peso. Los
extremos distales de las pinzas
presentan un ranurado o
bandas de neopreno
encastradas, o enfundados con
capuchones de silicona, o
goma, que facilitan la prensión

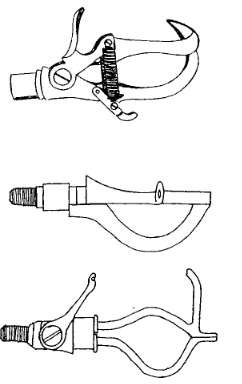

- Tipos de pinzas
- Latero-lateral y un
gancho conjunto
- Término-terminal
con pequeño
gancho lateral en la
rama móvil
- subtérmino-subterminal con
las ra - mas separadas en
forma de círculo
- Latero-lateral y un
gancho conjunto
- Tipos de pinzas
- Construidas en duraluminio
que proporciona una suficiente
resistencia y poco peso. Los
extremos distales de las pinzas
presentan un ranurado o
bandas de neopreno
encastradas, o enfundados con
capuchones de silicona, o
goma, que facilitan la prensión

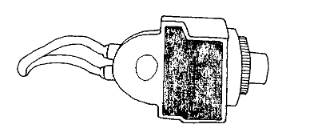

- Eléctricas
- Funcional
- Clasificación
- Son terminales empleados como
elemento funcional de las
prótesis de extremidad supe -
rior, con la finalidad de prensión
y tracción de los objetos.
Realizan funciones motoras
pasivas y activas de la mano.
- Articulaciones

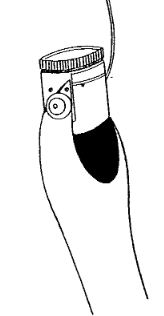

- Muñeca
- Son articulaciones situadas a nivel de la
muñeca que pueden tener varias misiones:
– Conectar el terminal al antebrazo
protésico. – Posicionar pasivamente el
terminal protésico en la posición de
pronosupinación de - seada . – Transmitir
al terminal, si existen, los movimientos
activos de giro, originados en el antebrazo.
– Permitir los intercambios de terminales.
- Clasificación
- Para terminales pasivos
- Para terminales funcionales
- Para terminales eléctricos
- Para terminales pasivos
- Clasificación
- Son articulaciones situadas a nivel de la
muñeca que pueden tener varias misiones:
– Conectar el terminal al antebrazo
protésico. – Posicionar pasivamente el
terminal protésico en la posición de
pronosupinación de - seada . – Transmitir
al terminal, si existen, los movimientos
activos de giro, originados en el antebrazo.
– Permitir los intercambios de terminales.
- Codo
- Su función es la de realizar la
flexo-extensión del antebrazo sobre el
brazo protésico, és - ta se puede
realizar de forma pasiva o activa,
siendo el movimiento libre o
pudiéndose bloquear en el ángulo
deseado, mediante movimientos
cinemáticos o energía exógen
- Clasificación
- Pasivas
- Exoesuqléticos
- Endoesqueléticos
- Exoesuqléticos
- Funcional
- Eléctricos
- Pasivas
- Clasificación
- Su función es la de realizar la
flexo-extensión del antebrazo sobre el
brazo protésico, és - ta se puede
realizar de forma pasiva o activa,
siendo el movimiento libre o
pudiéndose bloquear en el ángulo
deseado, mediante movimientos
cinemáticos o energía exógen
- Hombro
- Son articulaciones pasivas que se pueden
posicionar en flexo-extensión, abducción-
aducción. Existen, además, las
articulaciones multidireccionales, con los
movimientos de las ante - riores más las
rotaciones. En algunas prótesis se suprime
esta articulación prolongando el encaje
torácico, sin so - lución de continuidad,
hasta el segmento del brazo, colocando este
último en ligera ab - ducción para facilitar el
vestir. Con esto se logra aligerar de peso la
prótesis.
- Son articulaciones pasivas que se pueden
posicionar en flexo-extensión, abducción-
aducción. Existen, además, las
articulaciones multidireccionales, con los
movimientos de las ante - riores más las
rotaciones. En algunas prótesis se suprime
esta articulación prolongando el encaje
torácico, sin so - lución de continuidad,
hasta el segmento del brazo, colocando este
último en ligera ab - ducción para facilitar el
vestir. Con esto se logra aligerar de peso la
prótesis.
- Muñeca
- Prótesis estéticas y no funcionales del miembro superior
- Son prótesis con finalidad puramente estética, que únicamente tienen una función se - cundaria de
apoyo pasiva. Los resultados estéticos son mejores con las prótesis endoesqueléticas que con las exo
- esqueléticas, por el contrario el deterioro de las primeras es más precoz. Llevan guante estético
- Prótesis no funcional para amputación de mano
- Hay varios tipos: de uno o varios dedos, de de - dos con
metacarpianos, y transversal de ma - no.
- Hay varios tipos: de uno o varios dedos, de de - dos con
metacarpianos, y transversal de ma - no.
- Prótesis no funcional para amputación de mano
- Son prótesis con finalidad puramente estética, que únicamente tienen una función se - cundaria de
apoyo pasiva. Los resultados estéticos son mejores con las prótesis endoesqueléticas que con las exo
- esqueléticas, por el contrario el deterioro de las primeras es más precoz. Llevan guante estético
- Prótesis parciales de mano,
incluyendo las prótesis de
dedos 06 18 03
- PRÓTESIS DE
MIEMBRO INFERIOR
- Prótesis parciales del pie,
incluyendo prótesis de
dedo 06 24 03
- Son prótesis utilizadas para reemplazar dedos o
segmentos del pie. Fabricadas en material
flexible, establecen contacto directo con toda o
parte de la superficie del pie amputado.
Mejoran y equilibran el apoyo plantar,
compensando la pérdida del brazo de palanca
del antepié. Rellenan los espacios amputados
mejorando la estética y evitan las deformacio -
nes secundarias del resto del muñón
- Clasificación
- Prótesis para amputación parcial
o total de dedos del pie
- Es una prótesis o plantilla protésica
realizada con material elástico y
flexible que rellena el espacio
amputado que queda en el interior del
zapato, evitando los deslizamientos
del muñón. Vida media 18 meses
- Es una prótesis o plantilla protésica
realizada con material elástico y
flexible que rellena el espacio
amputado que queda en el interior del
zapato, evitando los deslizamientos
del muñón. Vida media 18 meses
- Prótesis para amputación
transmetatarsiana o para
desarticulación de Lisfranc
- Prótesis para la amputación
de Chopart
- Botín elaborado a medida bajo molde, a
veces se coloca una férula laminada
anterior en la pierna con cierre posterior
que se extiende hasta los cóndilos
femorales, con o sin apoyo en tendón
rotuliano.
- Botín elaborado a medida bajo molde, a
veces se coloca una férula laminada
anterior en la pierna con cierre posterior
que se extiende hasta los cóndilos
femorales, con o sin apoyo en tendón
rotuliano.
- Prótesis para la
amputación de Pirogoff
- Encaje laminado, elaborado a medida bajo
molde, que se prolonga hasta los cóndilos
femorales, con o sin apoyo en tendón rotuliano,
que en la parte anterior suele ir reforzado y en la
parte posterior lleva un cierre flexible. Va
adaptado a un antepié elástico
- Encaje laminado, elaborado a medida bajo
molde, que se prolonga hasta los cóndilos
femorales, con o sin apoyo en tendón rotuliano,
que en la parte anterior suele ir reforzado y en la
parte posterior lleva un cierre flexible. Va
adaptado a un antepié elástico
- Prótesis para amputación parcial
o total de dedos del pie
- Clasificación
- Son prótesis utilizadas para reemplazar dedos o
segmentos del pie. Fabricadas en material
flexible, establecen contacto directo con toda o
parte de la superficie del pie amputado.
Mejoran y equilibran el apoyo plantar,
compensando la pérdida del brazo de palanca
del antepié. Rellenan los espacios amputados
mejorando la estética y evitan las deformacio -
nes secundarias del resto del muñón
- Prótesis para
desarticulación de tobillo
o tipo Syme 06 24 06
- Suplen la función del tobillo-pie con capacidad de
apoyo estático en bipedestación, apoyo dinámico
durante la marcha, capacidad de amortiguación
durante la fase de apoyo del talón y capacidad de
acoplamiento-suspensión, que evita el pistonaje
durante la fase de oscilación de la marcha
- Consta de un encaje en resina laminada o
termoplástico rígido que abarca desde el
extremo distal del muñón puede llegar en
su parte anterior hasta el tendón
rotuliano y en su parte posterior hasta
hueco poplíteo, cubriendo lateralmente
los cóndilos femorales.
- Consta de un encaje en resina laminada o
termoplástico rígido que abarca desde el
extremo distal del muñón puede llegar en
su parte anterior hasta el tendón
rotuliano y en su parte posterior hasta
hueco poplíteo, cubriendo lateralmente
los cóndilos femorales.
- Suplen la función del tobillo-pie con capacidad de
apoyo estático en bipedestación, apoyo dinámico
durante la marcha, capacidad de amortiguación
durante la fase de apoyo del talón y capacidad de
acoplamiento-suspensión, que evita el pistonaje
durante la fase de oscilación de la marcha

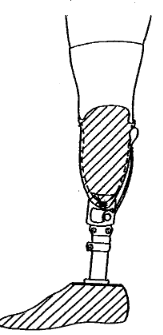

- Prótesis transtibial (por
debajo de la rodilla) 06 24 09
- Estas prótesis constan de tres partes: encaje,
segmento intermedio y pie protésico, de las que
pueden escogerse diferentes opciones. El
segmento intermedio lleva en el caso de las
endoesqueléticas un tubo, adaptadores y funda
estética y en las exoesqueléticas una estructura
externa rígida
- Clasificación
- con encaje PTB
(Patelar Tendon
Bear ing),
- Estructura
endoesquelética,
suspensión y pie
- Abarca desde el extremo distal del muñón hasta cubrir
la mitad inferior de la rótula en su cara anterior. Los
bordes lateral y medial se extienden proximalmente
hasta la mitad de los cóndilos femorales y la parte
posterior termina inmediatamente por debajo de la
interlínea articular de la rodilla. El apoyo se realiza
sobre el tendón rotuliano. El contraapoyo se sitúa en el
centro proximal de la pared posterior a nivel de hueco
poplíteo
- Abarca desde el extremo distal del muñón hasta cubrir
la mitad inferior de la rótula en su cara anterior. Los
bordes lateral y medial se extienden proximalmente
hasta la mitad de los cóndilos femorales y la parte
posterior termina inmediatamente por debajo de la
interlínea articular de la rodilla. El apoyo se realiza
sobre el tendón rotuliano. El contraapoyo se sitúa en el
centro proximal de la pared posterior a nivel de hueco
poplíteo
- Estructura
endoesquelética,
suspensión y pie
- con encaje PTS
(Prothèse
Tibiale
Supracondylenne)
- Estructura
endoesquelética y
pie
- No precisa sistema de suspensión adicional
ya que ésta se ejerce por el efecto pinza
antero-posterior y medio-lateral del encaje
que se pro - duce en determinadas zonas de
presión
- No precisa sistema de suspensión adicional
ya que ésta se ejerce por el efecto pinza
antero-posterior y medio-lateral del encaje
que se pro - duce en determinadas zonas de
presión
- Estructura
endoesquelética y
pie
- con encaje KBM
(Kondylen
Bettung Munster)
- Estructura
exoesquelética
y pie
- Cuya pared anterior llega a nivel de
la interlínea articular de la rodilla,
dejando completamente libre la
rótula con un importante apoyo
sobre el tendón rotuliano
- Cuya pared anterior llega a nivel de
la interlínea articular de la rodilla,
dejando completamente libre la
rótula con un importante apoyo
sobre el tendón rotuliano
- Estructura
exoesquelética
y pie
- con encaje 3S
- Estructura
endosquelética
y pie
- Consta de dos encajes: Un encaje externo en
resina laminada o termoplástico rígido molde -
ado sobre positivo del muñón y un encaje 3S
(Silicone Suspensión Socket) interno en sili -
cona.
- Consta de dos encajes: Un encaje externo en
resina laminada o termoplástico rígido molde -
ado sobre positivo del muñón y un encaje 3S
(Silicone Suspensión Socket) interno en sili -
cona.
- Estructura
endosquelética
y pie
- con encaje PTB
(Patelar Tendon
Bear ing),
- Clasificación
- Estas prótesis constan de tres partes: encaje,
segmento intermedio y pie protésico, de las que
pueden escogerse diferentes opciones. El
segmento intermedio lleva en el caso de las
endoesqueléticas un tubo, adaptadores y funda
estética y en las exoesqueléticas una estructura
externa rígida

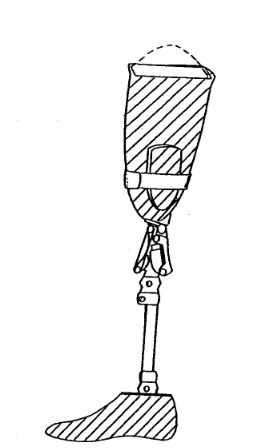

- Prótesis para desarticulación
de rodilla 06 24 12
- La zona distal del muñón está adaptada para
soportar cargas y su forma, ensanchada con
respecto al segmento medio, permite efectuar la
suspensión y el control rotatorio de la prótesis.
El encaje contacta con toda la superficie del
muñón. El segmento intermedio está
constituido por la articulación de rodilla
protésica y el segmento de la pierna. La porción
terminal está constituida por el pie protésico.
- Clasificación
- con apoyo distal
- Estructura
endoesquelética, rodilla y
pie
- Abarca desde el extremo distal del muñón
hasta 2,5 cm por debajo del periné. Al ser el
extremo distal del muñón voluminoso,
presenta una ventana en la cara medial, por
encima de los cóndilos, con tapa y cierre
- Abarca desde el extremo distal del muñón
hasta 2,5 cm por debajo del periné. Al ser el
extremo distal del muñón voluminoso,
presenta una ventana en la cara medial, por
encima de los cóndilos, con tapa y cierre
- Estructura
endoesquelética, rodilla y
pie
- con apoyo isquiático
- Estructura endoesquelética,
rodilla y pie
- Consta de un encaje cuadrangular en su extremo proximal de contorno irregular,
consta de: – Una pared medial vertical, más estrecha que la lateral, cuyo nivel
superior se sitúa un centímetro por debajo de la tuberosidad isquiática y en cuyo
ángulo anterointerno se encuentra un canal para alojar la musculatura adductora.
Una pared anterior, más alta que la posterior, para impedir el desplazamiento del
muñón, que se extiende hasta el pliegue inguinal. Ejerce presión sobre el triángulo de
Scarpa. – Una pared lateral que se continúa con la pared anterior y cuyo borde
superior es siempre más alto que el isquion. – Una pared posterior que se sitúa a
nivel del pliegue glúteo y cuyo extremo superior es el que va a soportar el peso del
cuerpo. En su parte interna se encuentra el apoyo isquiático que es horizontal y cuyo
ángulo interno es ligeramente redondeado, con un canal exterior para el glúteo
mayor y un canal interno para alojar a los músculos isquio-tibiales
- Consta de un encaje cuadrangular en su extremo proximal de contorno irregular,
consta de: – Una pared medial vertical, más estrecha que la lateral, cuyo nivel
superior se sitúa un centímetro por debajo de la tuberosidad isquiática y en cuyo
ángulo anterointerno se encuentra un canal para alojar la musculatura adductora.
Una pared anterior, más alta que la posterior, para impedir el desplazamiento del
muñón, que se extiende hasta el pliegue inguinal. Ejerce presión sobre el triángulo de
Scarpa. – Una pared lateral que se continúa con la pared anterior y cuyo borde
superior es siempre más alto que el isquion. – Una pared posterior que se sitúa a
nivel del pliegue glúteo y cuyo extremo superior es el que va a soportar el peso del
cuerpo. En su parte interna se encuentra el apoyo isquiático que es horizontal y cuyo
ángulo interno es ligeramente redondeado, con un canal exterior para el glúteo
mayor y un canal interno para alojar a los músculos isquio-tibiales
- Estructura endoesquelética,
rodilla y pie
- con apoyo distal
- Clasificación
- La zona distal del muñón está adaptada para
soportar cargas y su forma, ensanchada con
respecto al segmento medio, permite efectuar la
suspensión y el control rotatorio de la prótesis.
El encaje contacta con toda la superficie del
muñón. El segmento intermedio está
constituido por la articulación de rodilla
protésica y el segmento de la pierna. La porción
terminal está constituida por el pie protésico.

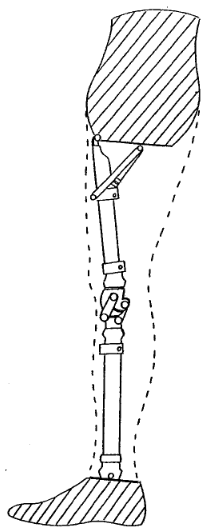

- Prótesis transfemorales (por
encima de la rodilla) 06 24 15
- Prótesis que reemplazan la ausencia
del miembro inferior a nivel del muslo.
Constituidas por un encaje
cuadrangular con apoyo isquiático, ya
que el extremo distal del muñón no es
apto para soportar la carga. El
segmento intermedio está compuesto
por la articulación de rodilla y el
segmento de la pierna. La porción
terminal está constituida por el pie
protésico
- Prótesis que reemplazan la ausencia
del miembro inferior a nivel del muslo.
Constituidas por un encaje
cuadrangular con apoyo isquiático, ya
que el extremo distal del muñón no es
apto para soportar la carga. El
segmento intermedio está compuesto
por la articulación de rodilla y el
segmento de la pierna. La porción
terminal está constituida por el pie
protésico

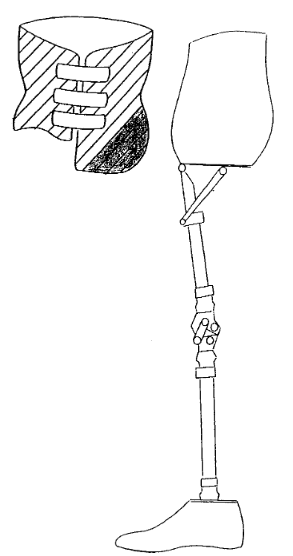

- Prótesis para desarticulación de
cadera 06 24 18
- Constan de un encaje proximal o
cesta pélvica, un segmento
intermedio constituido por las
articulaciones de cadera y rodilla y
los segmentos femoral y tibial. La
porción terminal es el pie protésico.
La marcha generalmente se realiza
en dos tiempos porque, dada la falta
de muñón, el im - pulso se realiza
con la pelvis
- con encaje pélvico laminado o
termoconformado al vacío,
estructura endoesquelética,
cadera, rodilla y pie
- cubre la hemipelvis del lado amputado
y se extiende a la hemipelvis del lado
opuesto. El borde superior bordea las
crestas ilíacas y se sitúa a 2-3 cm,
moldeándose para anclarse en ellas
- cubre la hemipelvis del lado amputado
y se extiende a la hemipelvis del lado
opuesto. El borde superior bordea las
crestas ilíacas y se sitúa a 2-3 cm,
moldeándose para anclarse en ellas
- con encaje pélvico laminado o
termoconformado al vacío,
estructura endoesquelética,
cadera, rodilla y pie
- Constan de un encaje proximal o
cesta pélvica, un segmento
intermedio constituido por las
articulaciones de cadera y rodilla y
los segmentos femoral y tibial. La
porción terminal es el pie protésico.
La marcha generalmente se realiza
en dos tiempos porque, dada la falta
de muñón, el im - pulso se realiza
con la pelvis
- Prótesis para
hemipelvectomía
06 24 21
- El encaje hay que
adaptarlo sobre la
pared muscular del
paciente, por lo que
producen una presión
indeseable sobre el
periné.
- con encaje pélvico
laminado o
termoconformado al
vacío, estructura
endoesquelética,
cadera, rodi lla y pie
- con encaje pélvico
laminado o
termoconformado al
vacío, estructura
endoesquelética,
cadera, rodi lla y pie
- El encaje hay que
adaptarlo sobre la
pared muscular del
paciente, por lo que
producen una presión
indeseable sobre el
periné.
- Pies protésicos 06 24 27
- Su misión es amortiguar
y absorber el golpe de la
prótesis contra el suelo y
adaptarse a las
irregularidades del
terreno.
- Clasificación
- no articulados
- Es un pie sin
articulación, de tobillo
sólido y talón
almohadillado
- Es un pie sin
articulación, de tobillo
sólido y talón
almohadillado
- articulados
- Lleva una articulación de un eje a
nivel de la articulación anatómica
del tobillo, cuya movilidad es
controlada por uno o dos topes de
goma de distinta densidad
- Lleva una articulación de un eje a
nivel de la articulación anatómica
del tobillo, cuya movilidad es
controlada por uno o dos topes de
goma de distinta densidad
- dinámicos
- construido con
materiales de diferente
densidad y repro -
duciendo la anatomía
normal del pié, incluso
los dedos.
- construido con
materiales de diferente
densidad y repro -
duciendo la anatomía
normal del pié, incluso
los dedos.
- no articulados
- Clasificación
- Su misión es amortiguar
y absorber el golpe de la
prótesis contra el suelo y
adaptarse a las
irregularidades del
terreno.

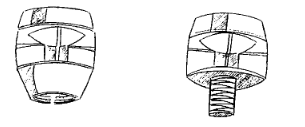

- Rotadores 06 24 30
- Son dispositivos de
conexión y
complemento que
permiten ampliar la
funcionalidad de la
prótesis.
- Clasificación
- De bloqueo
- De torsión
- disco de
acoplamiento entre
los segmentos
intermedios con un
dispositivo elástico
que permite torsiones
- disco de
acoplamiento entre
los segmentos
intermedios con un
dispositivo elástico
que permite torsiones
- De bloqueo
- Clasificación
- Son dispositivos de
conexión y
complemento que
permiten ampliar la
funcionalidad de la
prótesis.
- Articulaciones
- Rodilla
- Tienen dos misiones
fundamentales: ofrecer una
estabilidad en la fase de
apoyo y lograr un
movimiento de
flexo-extensión similar al
fisiológico, durante la fase de
oscilación
- Clasificación
- monocéntricas
- policéntricas
- con control neumático
- con control hidráulico
- por barras externas
- para desarticulación
- monocéntricas
- Clasificación
- Tienen dos misiones
fundamentales: ofrecer una
estabilidad en la fase de
apoyo y lograr un
movimiento de
flexo-extensión similar al
fisiológico, durante la fase de
oscilación
- Cadera
- Son dispositivos
mecánicos que se colocan
entre la cesta pélvica y el
resto de la prótesis.
Deben asegurar la
estabilidad en extensión
durante la bipedestación
y la fase de apoyo de la
marcha, permitir la
flexión durante la fase de
oscilación y durante la
sedestación. Deben tener
un ajuste de posición
entre la cesta pélvica y la
parte distal de la prótesis,
con una placa laminada.
- endoesquelética
- Pueden ser
monocéntricas,
policéntricas, libres,
con bloqueo en el
apoyo o con impulsor
incorporado.
- Pueden ser
monocéntricas,
policéntricas, libres,
con bloqueo en el
apoyo o con impulsor
incorporado.
- endoesquelética
- Son dispositivos
mecánicos que se colocan
entre la cesta pélvica y el
resto de la prótesis.
Deben asegurar la
estabilidad en extensión
durante la bipedestación
y la fase de apoyo de la
marcha, permitir la
flexión durante la fase de
oscilación y durante la
sedestación. Deben tener
un ajuste de posición
entre la cesta pélvica y la
parte distal de la prótesis,
con una placa laminada.
- Rodilla
- Encajes
- Tibiales
- Es la primera
interfase entre el
muñón del
paciente y la
prótesis en
amputados tibiales.
Tienen una doble
función: apoyo del
peso del cuerpo y
suspensión de la
prótesis al pa -
ciente.
- Es la primera
interfase entre el
muñón del
paciente y la
prótesis en
amputados tibiales.
Tienen una doble
función: apoyo del
peso del cuerpo y
suspensión de la
prótesis al pa -
ciente.
- Femorales
- Habitualmente
tienen forma
cuadrilateral
realizando la
mayor parte del
apoyo a nivel is
- quiático.
Otras veces, la
sección
transversal del
encaje es
ovoidea,
englobando
todas las
prominencias
óseas como el
isquion y el
trocánter mayor
- Habitualmente
tienen forma
cuadrilateral
realizando la
mayor parte del
apoyo a nivel is
- quiático.
Otras veces, la
sección
transversal del
encaje es
ovoidea,
englobando
todas las
prominencias
óseas como el
isquion y el
trocánter mayor
- Tibiales

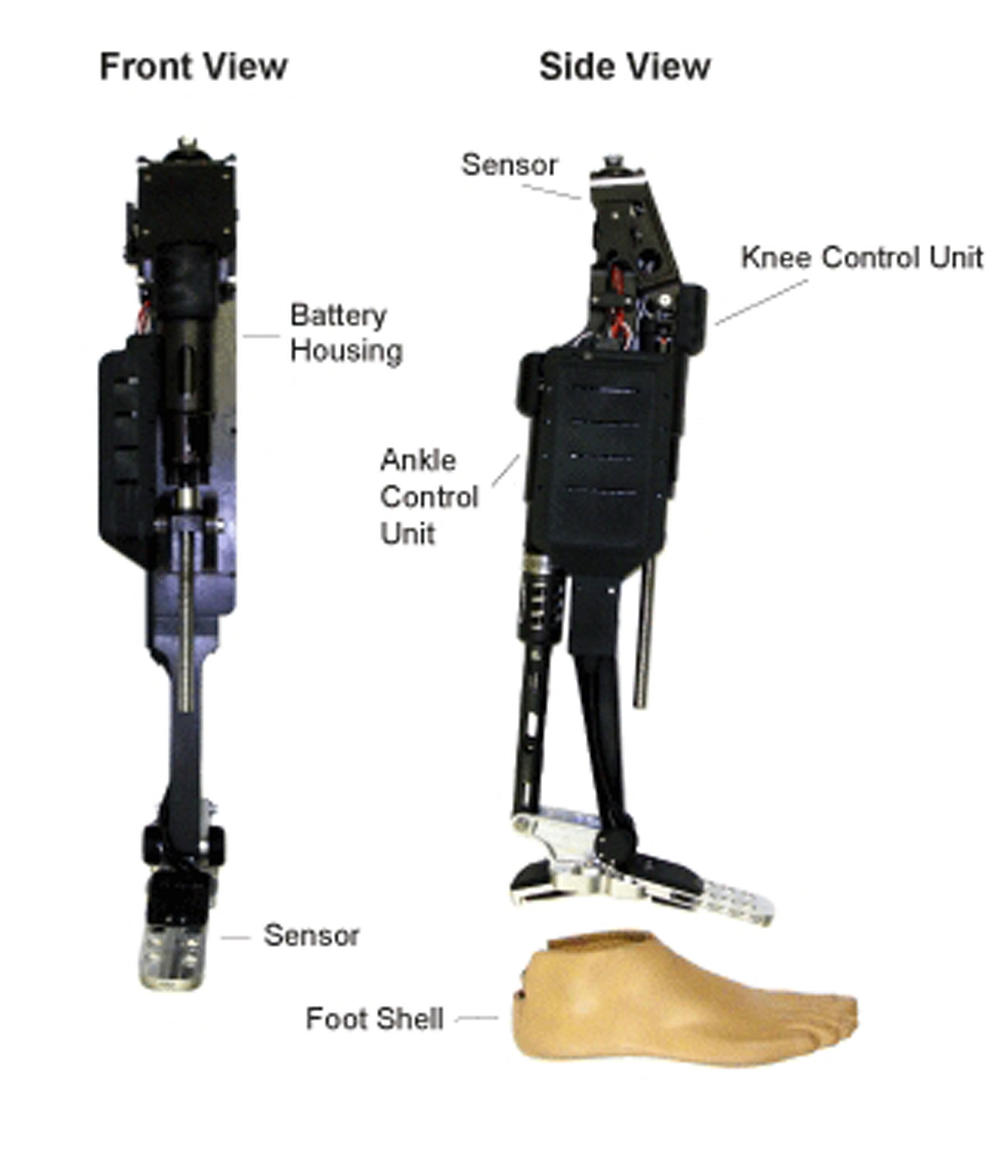

- Piernas Robóticas Motorizadas
- Velocidad al caminar es 25% más rápida que con la
prótesis de último modelo, y gasta entre 30-40%
menos energía. La prótesis pesa 9,5 libras
- Velocidad al caminar es 25% más rápida que con la
prótesis de último modelo, y gasta entre 30-40%
menos energía. La prótesis pesa 9,5 libras
- Prótesis parciales del pie,
incluyendo prótesis de
dedo 06 24 03
- PRÓTESIS DISTINTAS A
LAS PRÓTESIS DE
MIEMBROS
- Pelucas 063003
- Sustitutos artificiales
de todo el pelo de la
cabeza
- Sustitutos artificiales
de todo el pelo de la
cabeza
- Postizos y
tupes (063006)
- Sustitutos artificiales
de una parte del pelo
de la cabeza
- Sustitutos artificiales
de una parte del pelo
de la cabeza
- Pestañas y cejas
063009
- Sustitutos artificiales
para las pestañas y
las cejas
- Sustitutos artificiales
para las pestañas y
las cejas
- Bigotes y barbas
063012
- Sustitutos
artificiales para
bigotes y barbas
- Sustitutos
artificiales para
bigotes y barbas

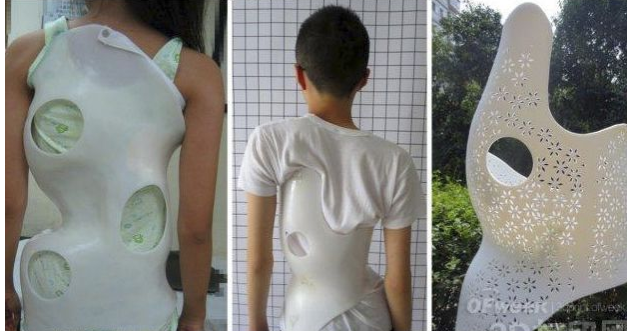

- Rellenos de espalda (063015)
- Prótesis aplicadas
externamente usadas
para relleno en
curvaturas severas de la
espalda
- Prótesis aplicadas
externamente usadas
para relleno en
curvaturas severas de la
espalda
- Prótesis mamarias (063018)
- Prótesis aplicadas externamente
usadas para reproducir la
apariencia de una parte o de todo
el pecho
- Prótesis aplicadas externamente
usadas para reproducir la
apariencia de una parte o de todo
el pecho
- Prótesis de ojo (oculares) (063021)
- Prótesis aplicadas externamente usadas
para reproducir la apariencia de un ojo
- Prótesis aplicadas externamente usadas
para reproducir la apariencia de un ojo

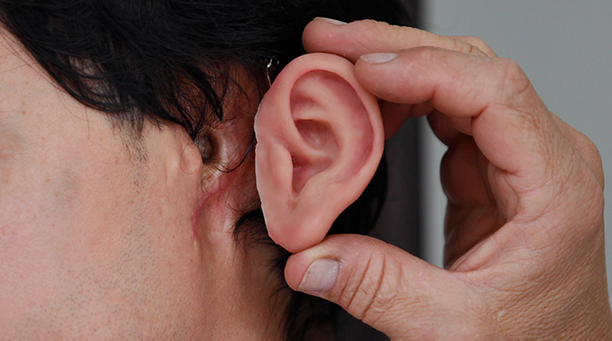

- Prótesis de la oreja (auditivas) (063024)
- Prótesis aplicadas externamente
usadas para reproducir la
apariencia de una oreja
- Prótesis aplicadas externamente
usadas para reproducir la
apariencia de una oreja
- Prótesis de nariz
(nasales) (063027)
- Prótesis aplicadas
externamente usadas
para reproducir la
apariencia de la nariz
- Prótesis aplicadas
externamente usadas
para reproducir la
apariencia de la nariz
- Prótesis de restauración facial (063030)
- Prótesis aplicadas externamente
usadas para reproducir la apariencia
de una parte o de toda la cara
- Prótesis aplicadas externamente
usadas para reproducir la apariencia
de una parte o de toda la cara
- Prótesis del paladar
(063033)
- Prótesis aplicadas
externamente usadas para
reproducir la función del
paladar
- Prótesis aplicadas
externamente usadas para
reproducir la función del
paladar
- Productos que cubren la
piel (cosméticos) (063039)
- Sustancias aplicadas externamente
usadas para cubrir completamente
manchas o defectos en la cara
- Sustancias aplicadas externamente
usadas para cubrir completamente
manchas o defectos en la cara
- Prótesis dentales
(063036)
- Prótesis aplicadas externamente
usadas para reproducir la apariencia y
la función del diente
- Prótesis aplicadas externamente
usadas para reproducir la apariencia y
la función del diente
- Pelucas 063003
- LAS PRÓTESIS Y SUS
COMPONENTES
- Preguntas frecuentes sobre
protésica de las personas recién
amputadas
- ¿Qué sucede después de la amputación? ¿Existen
extremidades biónicas disponibles que funcionen
como mi extremidad original?
- ¿Cómo luce una prótesis? ¿Cómo se mantiene
unida a mi cuerpo?
- ¿Cómo funciona una prótesis? ¿Podré hacer todo
lo que hacía ante s de perder la extremidad?
- ¿Cuándo me colocarán la prótesis?
- ¿Qué sucederá si la prótesis no se ajusta
correctamente?
- ¿Es difícil aprender a usar una prótesis?
- ¿Cómo puedo prepararme para el uso de
una prótesis?
- ¿Qué sucede después de la amputación? ¿Existen
extremidades biónicas disponibles que funcionen
como mi extremidad original?
- Calcetas y Forros
- Calcetas
- Las calcetas protésicas deben proteger la piel en contra de fuerzas
destructivas de presión y fricción, dentro de la interfase piel – socket,
mientras también absorben transpiración con una acción igual a una
mecha y permiten ventilación. El grueso de la calceta es medido
mediante la clasificación de capas (ply), siendo lo más común de 1
capa a 6 capas.
- Materiales
- Lana
- La lana es una fibra excelente para calcetas protésicas debido a su
elasticidad, absorbencia y capacidad de conformarse. La
propiedad elástica de la lana ofrece amortiguación y proporciona
máxima comodidad al usuario.
- La lana es una fibra excelente para calcetas protésicas debido a su
elasticidad, absorbencia y capacidad de conformarse. La
propiedad elástica de la lana ofrece amortiguación y proporciona
máxima comodidad al usuario.
- Algodón
- Sus ventajas son que no es alérgico y neutral a cualquier tipo de
piel. También puede ser lavado y blanqueado, con pequeño
cambio dimensional y es resistente
- Sus ventajas son que no es alérgico y neutral a cualquier tipo de
piel. También puede ser lavado y blanqueado, con pequeño
cambio dimensional y es resistente
- De Gel
- El gel es usualmente elaborado de silicón y provee excelente
amortiguamiento, distribución de presión y reducción de la
fricción. El grosor y dureza del gel dictará las cualidades de
amortiguación de la calceta.
- El gel es usualmente elaborado de silicón y provee excelente
amortiguamiento, distribución de presión y reducción de la
fricción. El grosor y dureza del gel dictará las cualidades de
amortiguación de la calceta.
- Lana
- Materiales
- Las calcetas protésicas deben proteger la piel en contra de fuerzas
destructivas de presión y fricción, dentro de la interfase piel – socket,
mientras también absorben transpiración con una acción igual a una
mecha y permiten ventilación. El grueso de la calceta es medido
mediante la clasificación de capas (ply), siendo lo más común de 1
capa a 6 capas.
- Forros
- Los forros protésicos están disponibles en silicón, uretano o un derivado de aceite – mineral. Estos
son aplicados mediante invirtiendo el lado interior hacia fuera y después presionando el extremo
distal contra la extremidad residual y rolando el forro sobre la extremidad residual. Están disponibles
con o sin tela en el dorso, la cual puede facilitar la colocación del forro, dado que permite que el
material se deslice fácilmente en contra de si mismo. Esta cubierta de tela también permite reforzar
el gel para mejorar la durabilidad. Todos los forros son herméticos y así la transpiración no puede
escapar.
- Los forros protésicos están disponibles en silicón, uretano o un derivado de aceite – mineral. Estos
son aplicados mediante invirtiendo el lado interior hacia fuera y después presionando el extremo
distal contra la extremidad residual y rolando el forro sobre la extremidad residual. Están disponibles
con o sin tela en el dorso, la cual puede facilitar la colocación del forro, dado que permite que el
material se deslice fácilmente en contra de si mismo. Esta cubierta de tela también permite reforzar
el gel para mejorar la durabilidad. Todos los forros son herméticos y así la transpiración no puede
escapar.
- Calcetas
- Los primeros 12
meses posteriores a
la amputación de una
extremidad superior;
- Atención médica
- Desafíos emocionales
- Cuidados protésicos
- Terapia
ocupacional o
fisioterapia
- Atención médica
- Identificación y control de
problemas cutáneos con el
uso de prótesis en
extremidades inferiores
- Preguntas frecuentes sobre
protésica de las personas recién
amputadas
- cuándo una prótesis debe ser reemplazada
- Sí
- El peso del amputado ya no está entre los límites de la seguridad de los componentes.
- Los componentes ya no funcionan según las especificaciones del fabricante.
- El nivel de actividad del individuo ya no es compatible con los componentes utilizados, en el sentido
de que los componentes están aumentando el costo de energía neta del individuo en vez de
disminuirla.
- Se han realizado ya tantos cambios/alteraciones de los materiales, que su integridad estructural ha
sido comprometida.
- El peso del amputado ya no está entre los límites de la seguridad de los componentes.
- Sí
- ¿Cuándo son adecuadas las
prótesis para las personas
mayores y cuándo no?
- Cuando
- PAM tienen
antecedentes positivos
para una protesis como
no poseen
enfermedades móbidos
o realizan ejercicio
- PAM tienen
antecedentes positivos
para una protesis como
no poseen
enfermedades móbidos
o realizan ejercicio
- Cuándo no
- Persona mayor tiene
enfermedades mentales, o
enfermedades como hipertensión
o diabetes que es difícil para la
cicatrización, etc.
- Persona mayor tiene
enfermedades mentales, o
enfermedades como hipertensión
o diabetes que es difícil para la
cicatrización, etc.
- Cuando
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
