DIBUJO PROYECTIVO

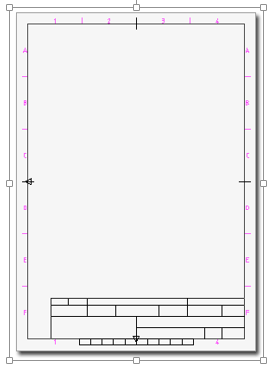

  1. FORMATOS NORMALIZADOS. Son hojas de papel con dimensiones estandarizadas por una Norma internacional

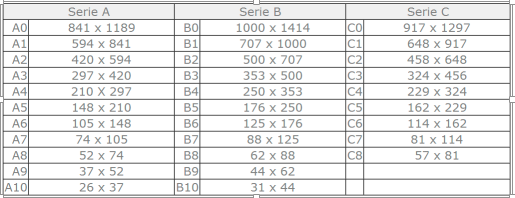

    1. DIMENSIONES. De acuerdo con el corte se dividen en serie A, B y C
      1. MARGENES. Recuadro interior a 20 mm para los formatos grandes y a 10 mm de A3 en adelante
        1. ROTULO. Cajetin de 170 mm x 35 mm en la parte inferior derecha para identificacion
          1. SEÑALES
            1. De Centrado
              1. De Orientacion
                1. Graduacion. Reglilla de 100 mm que sirve para comprobacion de medidas

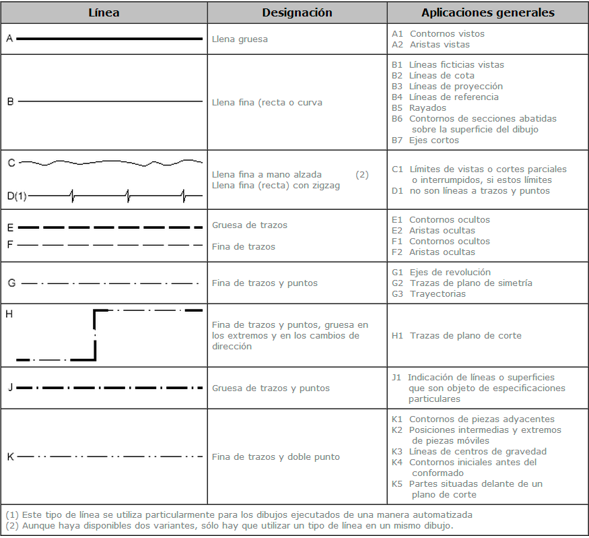

              2. LINEAS NORMALIZADAS Las lineas deben tener una forma y un grosor definido
                1. Contornos vistos. Son las mas gruesas
                  1. Contornos Ocultos. Son de grueso medio
                    1. Trazas de corte. Lineas finas con trazos y puntos
                      1. Ejes de Simetria. Lineas de trazos y puntos para ejes

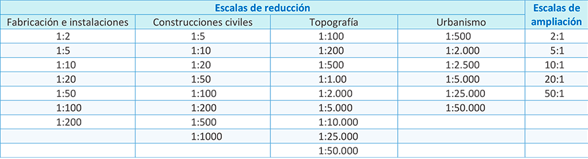

                      2. ESCALAS NORMALIZADAS. Forma de representar un objeto reducido o ampliado
                        1. DE REDUCCION
                          1. Fabricación e instalaciones
                            1. Construcciones civiles
                              1. Topografía
                                1. Urbanismo
                                2. DE AMPLIACION

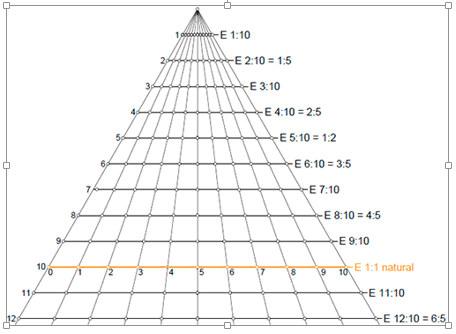

                                  1. Triangulo de escalas

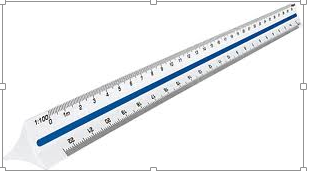

                                    1. Escalimetro

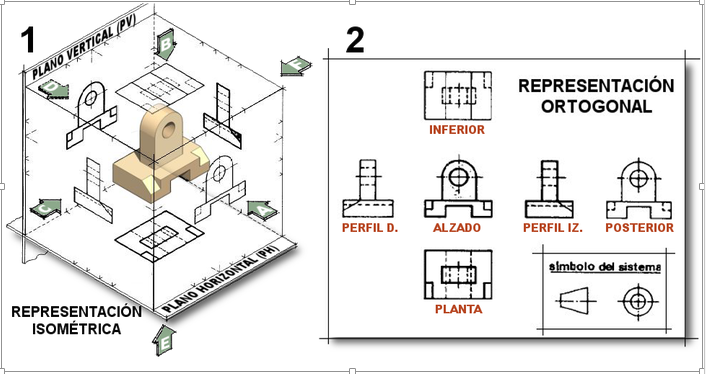

                                    2. VISTAS DE PIEZAS. Son las formas posibles de representar un objeto real sobre un papel.
                                      1. ALZADO. Vista principal de frente, da los mayores detalles.
                                        1. LATERAL. O perfil, determinada por la vista de alzado.
                                          1. PLANTA. Vista superior del objeto.

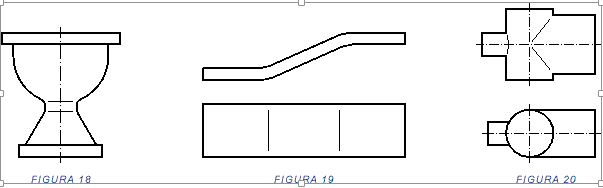

                                            1. VISTAS ESPECIALES. representaciones especiales de las vistas
                                              1. Piezas simétricas. Fracción de un eje de simetria
                                                1. Vistas Cambiadas. Vistas cambiadas a otra posición
                                                  1. De Detalle. Fracción con detalle especifico
                                                    1. Locales. Vistas al lado de la principal para detalles.
                                                      1. Giradas. Representan forma no visibles en la vista normal
                                                        1. Desarrolladas. Contorno primitivo de piezas dobladas
                                                          1. Auxiliares Oblicuas. Proyección de planos oblicuos sobre las vistas principales
                                                            1. Representaciones Convencionales. Vistas no formales que denotan las verdaderas proyecciones de un eje, por ejemplo
                                                              1. Intersecciones Ficticias. A veces ciertas lineas no son visibles, redondeos, chaflanes dobleces. Se representan con lineas que no tocan los contornos.
